10 de 20 PUBLICADO: 10-01-07 HOJA #: 095-9272-3 08-20-09
Español
D
AA
F
1
concreto
macizo
bloque de
hormigón de
escorias
1
3
2
F

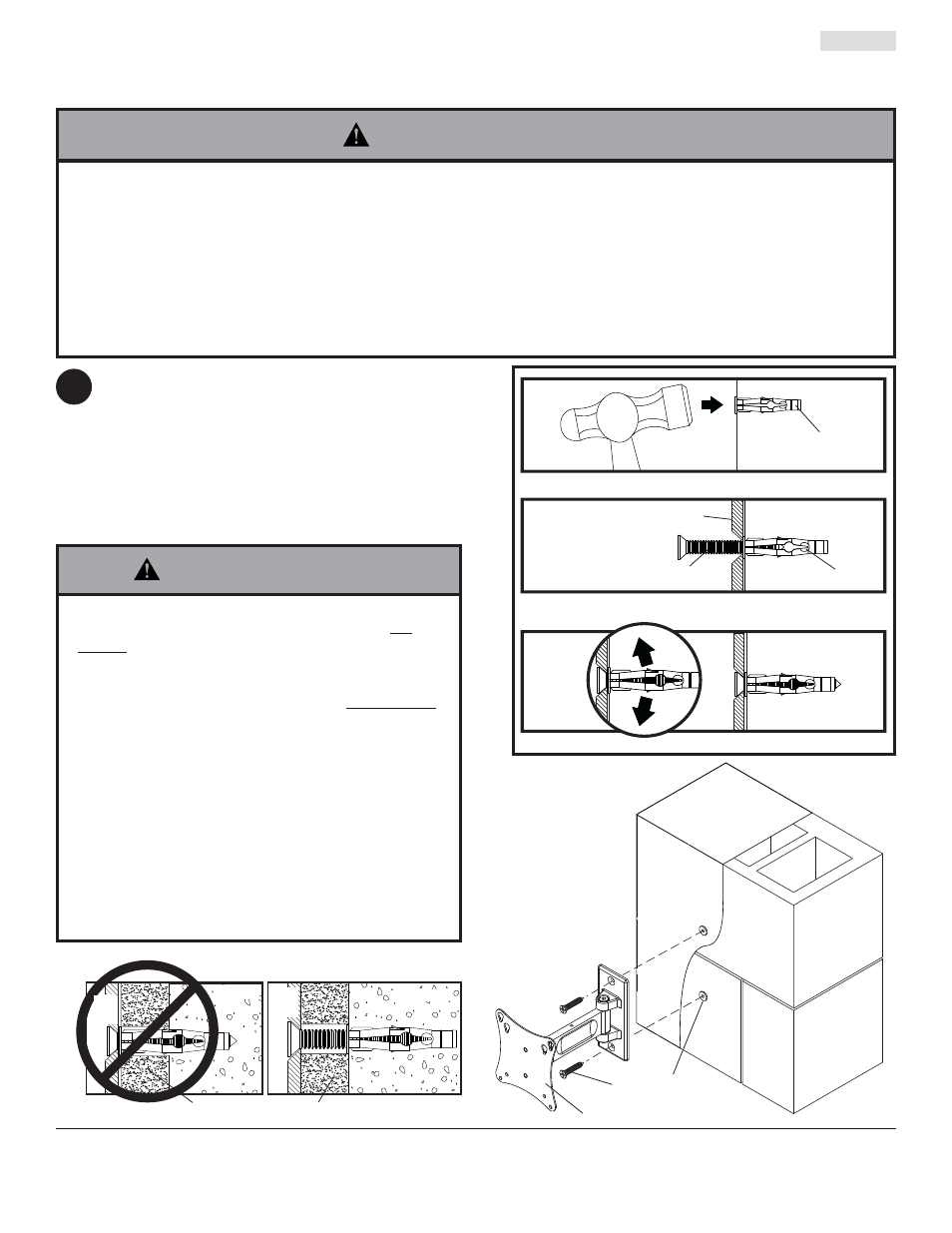

Perfore los agujeros y después inserte los anclajes (F).
Coloque la placa (AA) sobre los anclajes (F) y fíjela con
los tornillos (D).
Apriete todas las fi jaciones.
AA
F D
superfi cie de
concreto
Instalación en una pared de concreto macizo o de
bloques de hormigón de escorias
• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifi que que tengan un mínimo de
1-3/8" (35 mm) de superfi cie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No
perfore en las juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un
mínimo de 1" (25 mm) del costado del bloque. El bloque de hormigón de escorias debe ser de conformidad con las
especifi caciones C-90 de ASTM. Se sugiere taladrar el agujero con un taladro eléctrico normal en velocidad lenta en
vez de un taladro percutor para evitar romper la parte trasera del agujero al entrar en un espacio o cavidad.
• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar
el anclaje para concreto.
• El instalador debe verifi car que la superfi cie de apoyo sea capaz de soportar fi rmemente la carga combinada del
equipo y todos los herrajes y componentes.
ADVERTENCIA
• Apriete los tornillos de tal modo que la placa de apoyo
quede fi rmemente sujeta, pero no los apriete en
exceso. El apriete excesivo puede dañar los tornillos,
reduciendo enormemente su fuerza de fi jación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Siempre fi je los anclajes de expansión directamente
al concreto que soporta carga.
• Nunca fi je los anclajes de expansión a una pared
de concreto recubierta con yeso, tabiques de yeso-
cartón u otro material de acabado. Si el montaje a
superfi cies de concreto recubiertas con una superfi cie
de acabado es inevitable, será necesario escariar el
acabado, como se muestra más abajo. Asegúrese de
que los anclajes de concreto no se alejen del concreto
al apretar los tornillos. Si el grosor de la pared de
yeso/tabique de yeso-cartón es mayor que 5/8"
(16 mm), el instalador deberá suministrar fi jaciones
especiales (no evaluados por UL).
ADVERTENCIA
Nivele y use la placa de pared como plantilla para
marcar el centro de los hoyos. Taladre dos hoyos de
5/16” (8 mm) de diámetro a una profundidad mínima
de 2.5” (64 mm). Inserte las expansiones (F) en los
hoyos a ras de la pared. Coloque el montaje del
gancho de pared (AA) sobre la expansión y fíjelo
con tornillos de madera (D). Asegúrese de que el
gancho de pared esté nivelado y ajuste todos los
tornillos.
VIST
A
EN CORTE
INCORRECTO CORRECTO
placa
de
pared concreto concreto
placa
de
pared
yeso / tabique de yeso-cartón
