Tyros4 – Bedienungsanleitung 15
Be
die
nel
eme
nte u
nd
A
nsc
hlü
sse

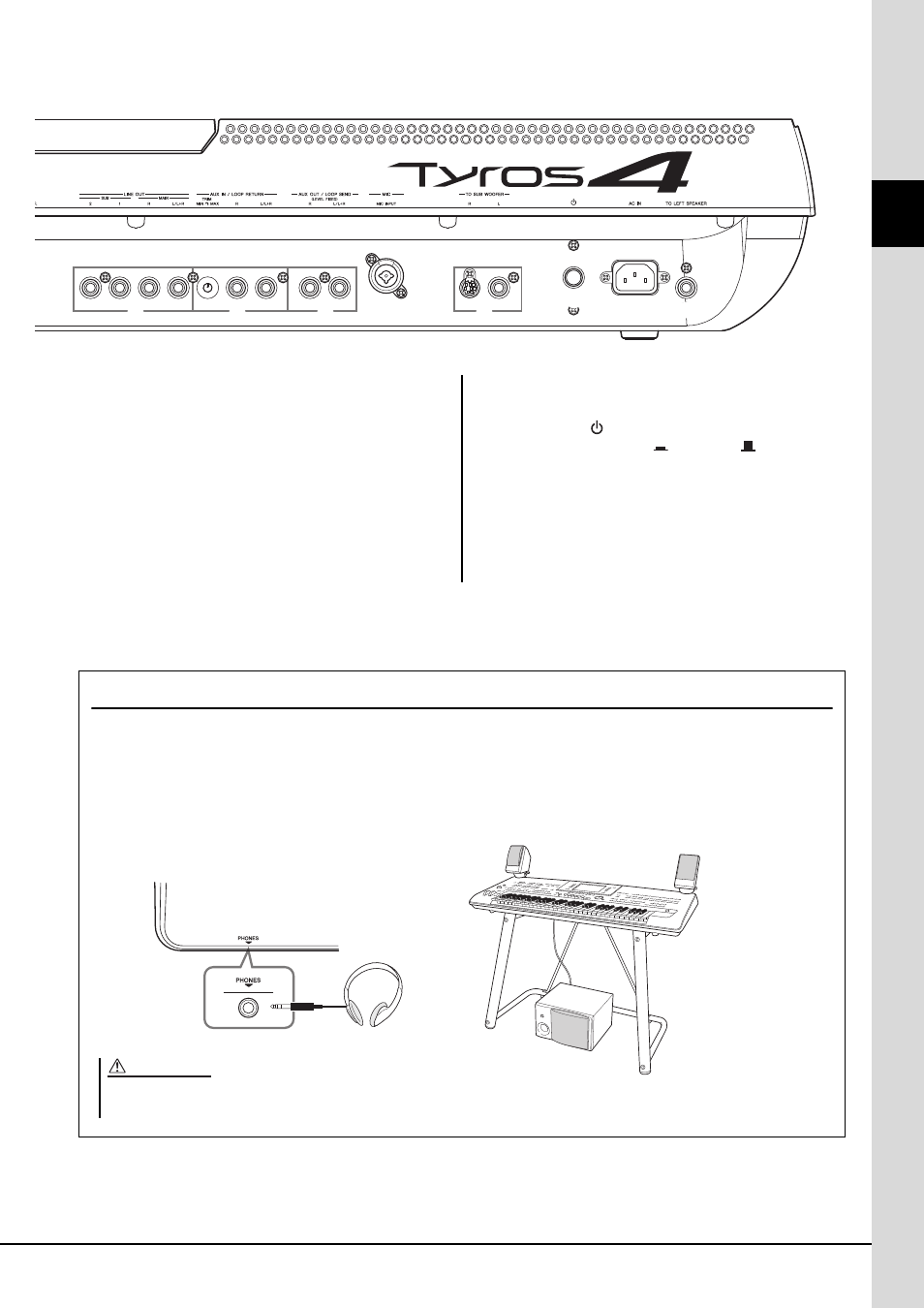

o LINE-OUT-Buchsen .......................................Seite 96
Zum Anschließen eines externen Mischpultes.
!0 AUX-IN/LOOP-RETURN-Buchsen..............Seite 97
Zum Anschließen eines externen Mischpultes.
!1 AUX-OUT/LOOP-SEND-Buchsen................Seite 97
Zum Anschließen eines externen Mischpultes.
!2 MIC-Buchse.....................................................Seite 94
Kombi-Buchse* zum Anschließen eines Mikrofons.
(*: An der Kombi-Buchse kann entweder ein XLR-Kabel
oder ein 6,3-mm-Klinkenstecker angeschlossen werden.)
!3 TO-SUB-WOOFER-Buchsen ...................... Seite 107
Zum Anschließen optionaler Lautsprecher.
!4 Netzschalter ( ) ............................................. Seite 16
Schaltet den Tyros4 ein ( ) oder aus ( ).
!5 AC-IN-Anschluss............................................. Seite 16
Zum Anschließen des mitgelieferten Netzkabels.
!6 TO-LEFT-SPEAKER-Buchse ..................... Seite 106
Zum Anschließen optionaler Lautsprecher.
o !0 !1 !2 !3
!4
!5 !6
Anschließen eines Kopfhörers oder optionaler Lautsprecher
Da der Tyros4 keine eingebauten Lautsprecher besitzt, müssen Sie die vom Instrument erzeugten Klänge über
externe Geräte abhören. Schließen Sie einen Kopfhörer an der [PHONES]-Buchse an oder verwenden Sie ein
Lautsprechersystem, beispielsweise die optionalen TRS-MS04-Lautsprecher. Anweisungen zum Montieren des
TRS-MS04-Lautsprechersystems am Tyros4 finden Sie auf Seite 106. Anweisungen zum Anschließen anderer
Lautsprecher finden Sie auf Seite 96.
Optional erhältliches
Keyboard-Stativ L-7S.
Benutzen Sie die Kopfhörer nicht längere Zeit bei hoher Lautstärke.
Ihr Gehör könnte dadurch Schaden erleiden.
VORSICHT
