KSR5

VELLEMAN

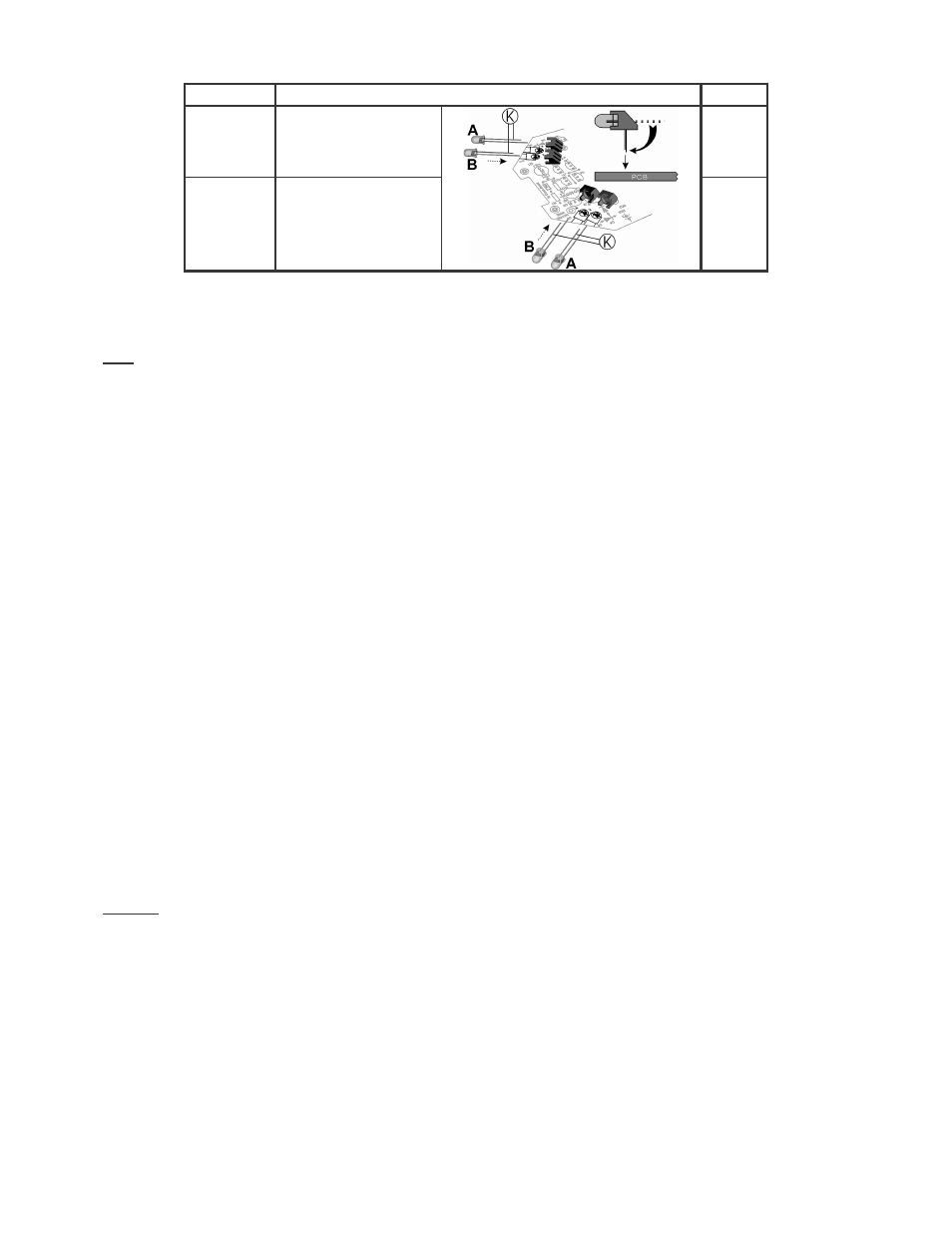

Montieren Sie die LEDs:

Montage

Zahnradkasten

Teile (siehe Abb. 4 auf Seite 3)

P1: Motor x 2

P2: Motorhalter x 2

P3: Schraube (2x10mm) x 4

P4: Mutter (M2) x 4

P5: Blechschraube (3x7mm) x 34

P6: Ring x 6

P7: Zahnrad (44T+0) mit Achse (grün) x 2

P8: Zahnrad (44T+0) mit Achse (orange) x 4

P9: Getrieberad 8T (weiß) x 2

P10: Zahnrad 48/18T (weiß) x 2

P11: Zahnrad 44/18T (weiß) x 4

P12: transparentes Röhrchen x 2

(siehe Abb. 5 auf Seite 3)

A: Zahnradschutzplatten (2)

B: Motorschutzplatten (2)

C: Schutzplatten für Zahnräder Außenseite/Ecken (4)

D: Befestigungsplatten Zahnräder Außenseite/Ecken (2)

E: Befestigungsplatten Zahnräder Außenseite/Ecken (2)

F: Befestigungsbügel Motor (1)

G: Hauptplatte (1)

H: Räder (6)

I: Beine (6)

J: Gummifüße (6)

Montage (siehe Abb. Seite 4)

c) Mechanische Montage

1. Montieren Sie die Kabel und die keramischen Kondensatoren des Typs 104 auf den Motoren (siehe Abb. 6 auf

Seite 5) und befestigen Sie den Batteriehalter auf der Leiterplatte (siehe Abb. 7 auf Seite 5). Schließen Sie den

Batteriehalter an den Batterieanschluss an (siehe "4.a) Batteriemontage"). Der Farbcode für die Kabel sieht so

aus: 1=grün, 2=gelb, 3=orange, 4=blau

2. Befestigen Sie die Leiterplatte am Zahnradkasten und führen Sie die Leitungen durch die Öffnungen an der

Rückseite des Roboters (siehe Abb. 8 Seite 5).

3. Befestigen Sie die Fühler (es gibt zwei Methoden, siehe Abb. 9 auf Seite 5).

4. Verbinden Sie die Kabel mit den Pins auf den M-Anschlüssen (siehe Abb. 10 auf Seite 6).

5. Befestigen Sie das Gehäuse an dem Rest des Gerätes.(siehe Abb.11 auf Seite 6).

Teil

Beschreibung

Menge

D5/10

LED 5mm (rod) (A)

D6/9

LED 5mm (grün) (B)
