Montieren Sie zunächst die Kondensatoren, die Transistoren und die Diode:
Teil Beschreibung
Menge
C1
Keramikkondensator 331
1
C2/3
Keramikkondensator 104
2
EC3
Elektrolytkondensator 4,7µf
1
EC1/2
Elektrolytkondensator 100µf
2
Q1/2/7
Transistor C945
3
Q8
Transistor A733
1
Q4/5
Transistor 8050
2
Q3/6
Transistor 8550
2
D1
Diode 1N4148
1

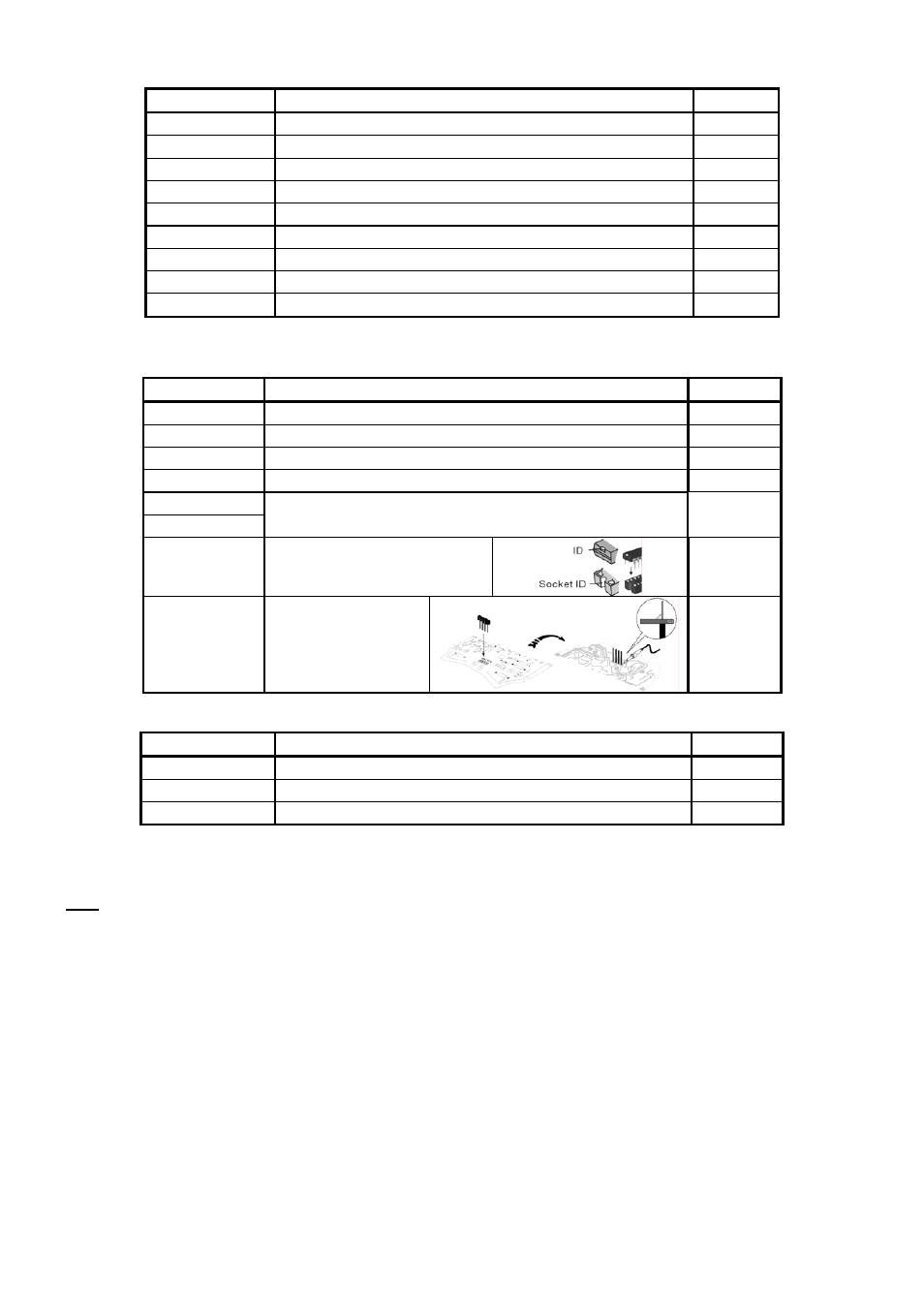

Montieren Sie die IC-Fassung, den Batterieanschluss, den Schiebeschalter, den regelbaren Widerstand, die Pins, IC und
die Stiftleiste.
Teil Beschreibung
Menge
IC1
IC-Fassung (Abb.1 #13)
1
BAT.
Batterieanschluss (Abb.1 #14)
1
SW.
Schiebeschalter (Abb.1 #17)
1
VR1
regelbarer Widerstand (Abb.1 #16)
1
M1 (+/-)
M2 (+/-)
Pins (Abb.1 #15)
4
IC1
Typ LM324
1
To IR_PCB
Stiftleiste (Abb. 1 #8)
1
Montieren Sie die IR-Diode, den Fototransistor und die Buchsenleiste: (siehe Abb. 3a und 3b auf Seite 2)
Teil Beschreibung
Menge
TX_IR
IR-Diode (Abb. 1 #4)
1
RX_IR
Fototransistor (Abb. 1 #5)
1
From Main_Board
Buchsenleiste (Abb. 1 #9)
1
b) Montage Zahnradkasten
Teile (siehe Abb. 4 auf Seite 3)
P1: Motor x 2
P2: Motorhalter x 2
P3: Schraube (2x10mm) x 4
P4: Mutter (M2) x 4
P5: Blechschraube (3x7mm) x 34
P6: Ring x 6
P7: Zahnrad (44T+0) mit Achse (grün) x 2
P8: Zahnrad (44T+0) mit Achse (orange) x 4
P9: Getrieberad 8T (weiß) x 2
P10: Zahnrad 48/18T (weiß) x 2
P11: Zahnrad 44/18T (weiß) x 4
P12: transparentes Röhrchen x 2he Abb. 5 auf Seite 3)
