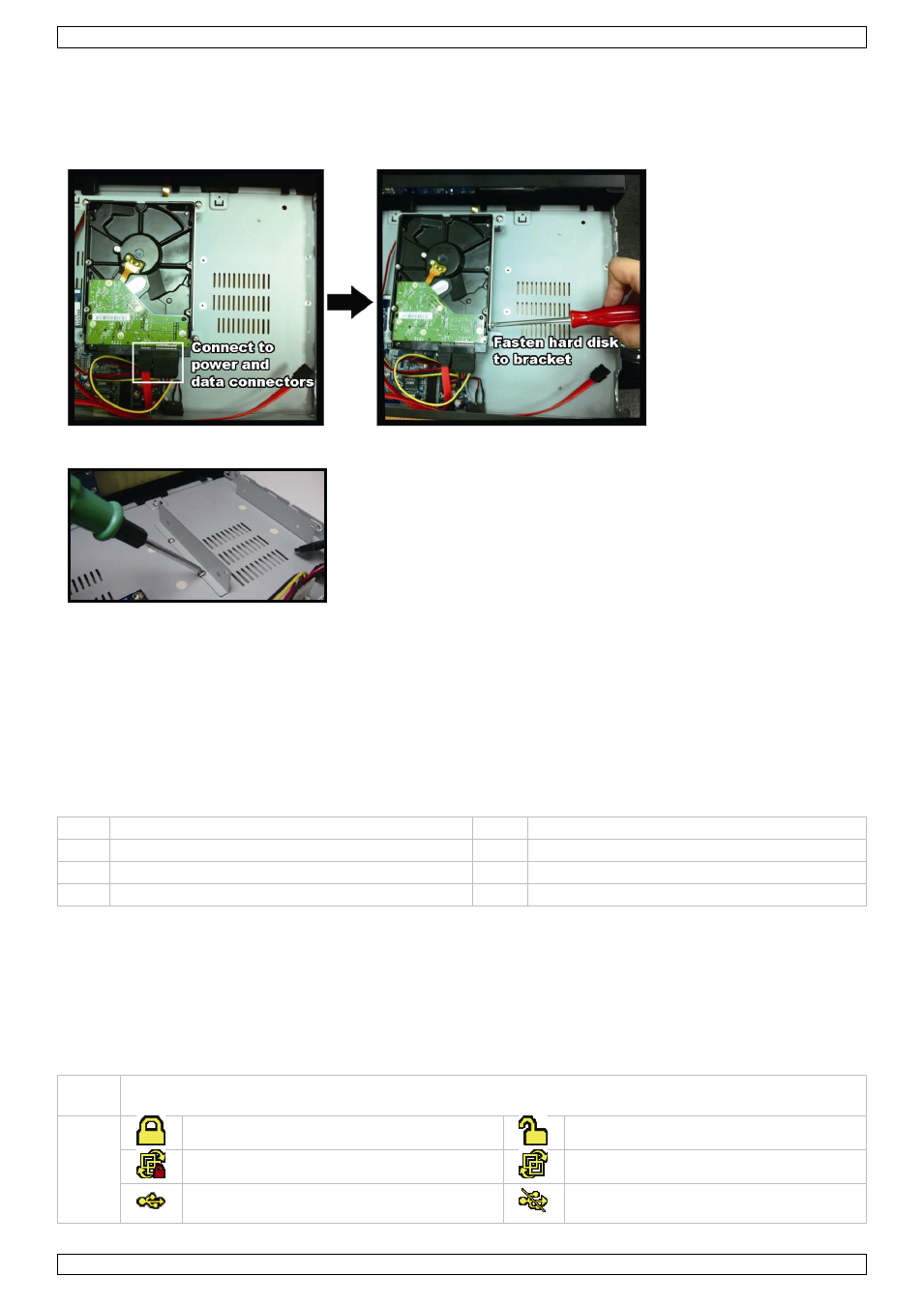

3. Desatornille los tornillos y saque la tapa superior.
4. Introduzca el disco duro en el soporte.
5. Instale el disco duro con el circuito impreso hacia arriba y conéctelo al conector de alimentación y el

conector de datos.

6. Fije el disco duro con los tornillos incluidos (dos para cada lado).

7. Utilice los soportes adicionales (incl.) para instalar un segundo disco duro y fíjelos a la parte inferior del

NVR.

8. Instale el disco duro con el circuito impreso hacia arriba y conéctelo al conector de alimentación y el

conector de datos.

9. Fije el disco duro con los tornillos incluidos (dos para cada lado).
10. Vuelva a poner la tapa superior y atornille los tornillos.

7.

Esquema de conexión

Observación: Para asegurarse de que la configuración automática funcione correctamente, conecte las
cámaras IP y actívelas. Luego, active el NVR.
Es posible conectar hasta 12 cámaras IP.
Véase las figuras en la página 2 de este manual del usuario.

A

cámara IP

E

monitor que soporta vídeos de alta definición

B

módem

F

adaptador de red de 19VDC

C

router

G

panel trasero del NVR

D

cable de red 8P8C (RJ45)

H

hub/switch

Conectar la cámara IP (plug-and-play/enchufar y listo)
1.
Conecte la cámara a un hub/switch.
2. Espere hasta que se haya terminado la configuración automática de la cámara y que se visualicen las

imágenes en la pantalla.

8.

Símbolos en la pantalla

Véase las figuras en la página 2 de este manual del usuario.

16

Estado del NVR

el NVR está bloqueado

el NVR está desbloqueado

los canales están bloqueados

los canales están desbloqueados

unidad flash USB / un aparato USB está
conectado

no está conectado un aparato USB
