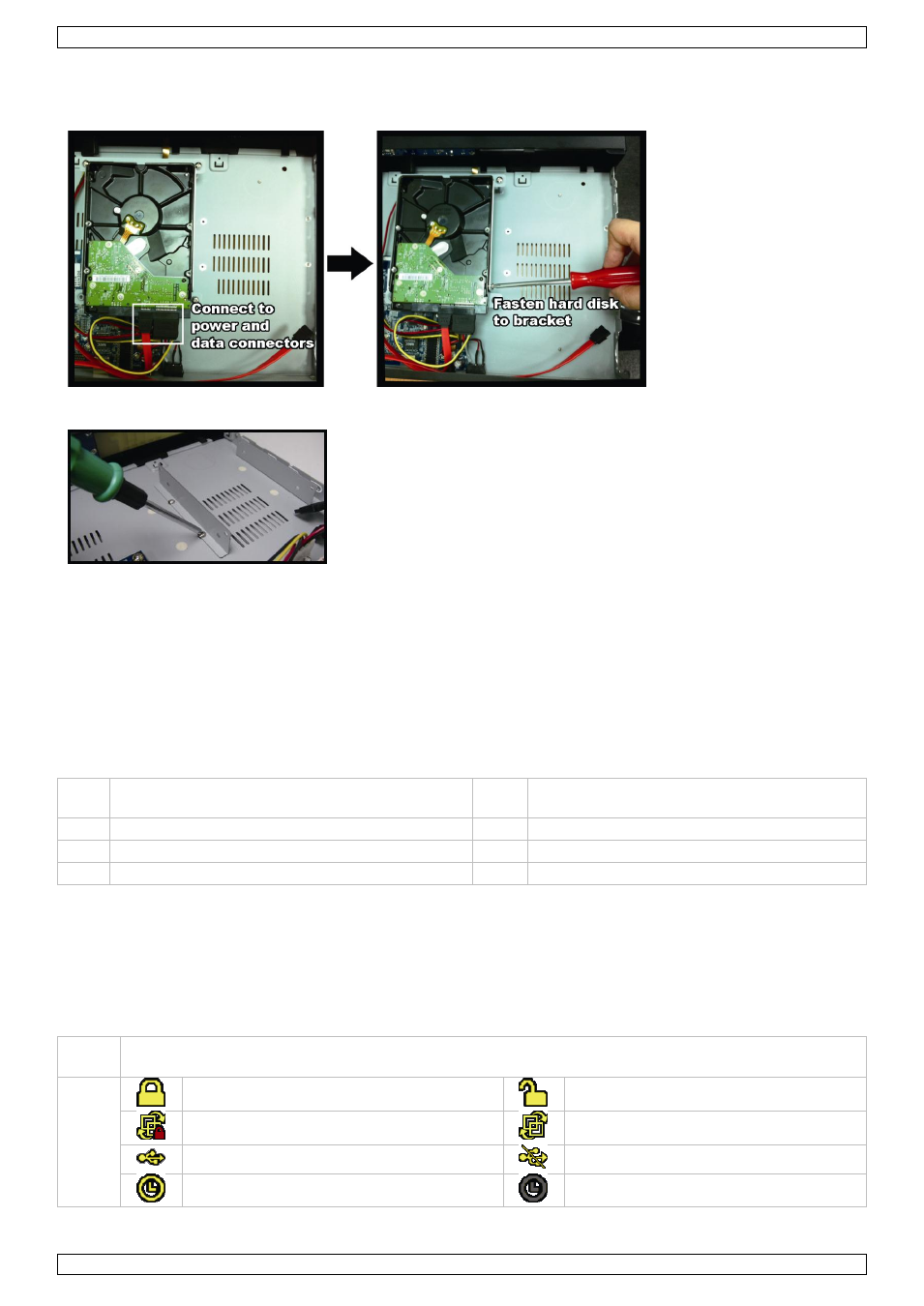

4. Plaats de harde schijf in de voorziene montagebeugel.
5. Plaats de harde schijf met de printplaat naar boven en sluit de voedings- en dataconnector aan.
6. Bevestig de harde schijf met de meegeleverde schroeven, twee aan elke kant.
7. Gebruik de extra meegeleverde montagebeugels om een tweede harde schijf te installeren. Bevestig ze aan
de onderkant van de videorecorder.
8. Plaats de harde schijf met de printplaat naar boven en sluit de voedings- en dataconnector aan.
9. Plaats de harde schijf in de montagebeugels en bevestig met de meegeleverde schroeven, twee aan elke
kant.
10. Plaats het bovendeksel terug en schroef vast.
7. Aansluitdiagram
Opmerking: Om zeker te zijn dat de automatische configuratie goed werkt, sluit eerst de IP-camera’s aan en
schakel ze in. Schakel pas dan de videorecorder in.
U kunt tot 12 IP-camera’s aansluiten.
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
A IP-camera E
scherm met high-definition video-
ondersteuning
B modem F 19VDC-voedingsadapter
C router G achterpaneel videorecorder
D 8P8C (RJ45) netwerkkabel H hub/switch
De IP-camera aansluiten (Plug-and-Play)
1. Verbind de camera met een hub/switch.
2. Wacht tot de camera automatisch geconfigureerd is en de beelden op het scherm verschijnen.
8. Symbolen
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
16 NVR-status
vergrendeling actief vergrendeling inactief
kanaalvergrendeling actief kanaalvergrendeling inactief
USB flash drive / apparaat aangesloten geen USB-apparaat aangesloten
tijdsgeschakelde opname actief tijdsgeschakelde opname inactief
