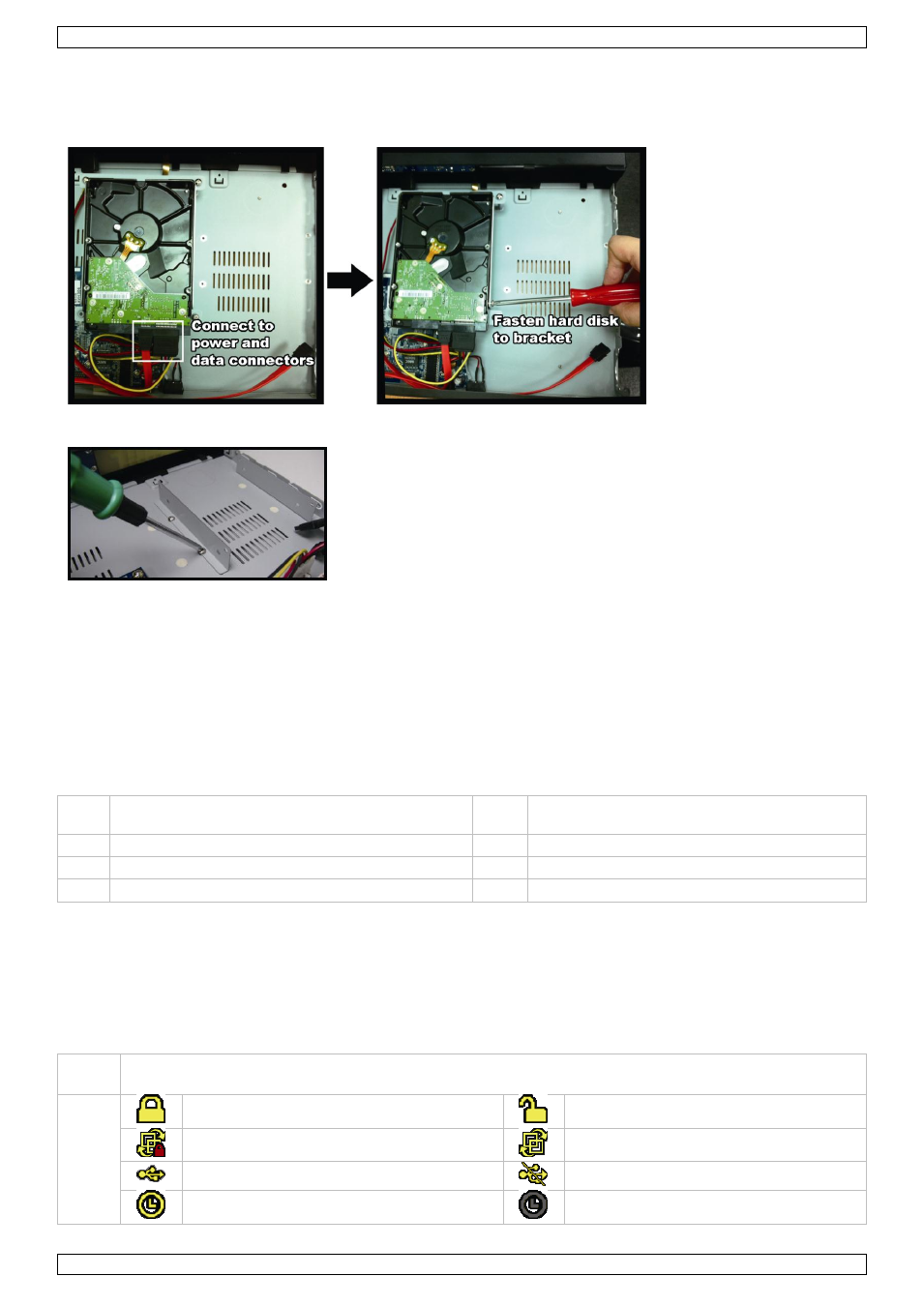

4. Installer le disque dur dans le support de montage.
5. Positionner le disque dur avec le côté de la carte du circuit imprimé dirigé vers le haut et connecter les
connecteurs d'alimentation et de données.
6. Fixer le disque dur avec les vis livrées, deux de chaque côté.
7. Utiliser les supports de montage supplémentaires pour installer un deuxième disque dur. Fixer les sur la
partie inférieure de l'enregistreur.
8. Positionner le disque dur avec le côté de la carte du circuit imprimé dirigé vers le haut et connecter les
connecteurs d'alimentation et de données.
9. Placer le disque dur dans les supports de montage et fixer avec les vis livrées, deux de chaque côté.
10. Replacer le couvercle supérieur et serrer les vis.
7. Diagramme de connexion
Remarque : Il faut d'abord connecter et allumer les caméras IP pour s'assurer que la configuration
automatique fonctionne bien. Puis allumer l'enregistreur.
Il est possible de connecter jusqu'à 12 caméras IP.
Se référer aux illustrations en page 2 de cette notice.
A Caméra IP E
Moniteur supportant des images de haute
résolution
B Modem F Adaptateur réseau de 19VCC
C Routeur G Panneau arrière de l'enregistreur
D Câble de réseau 8P8C (RJ45) H Hub/interrupteur
Connecter la caméra IP (Plug and Play)
1. Connecter la caméra à un hub/interrupteur.
2. Patienter jusqu'à ce la caméra soit configurée automatiquement et les images apparaissent à l'écran.
8. Symboles
Se référer aux illustrations en page 2 de cette notice.
16 Etat de l'enregistreur
l'enregistreur est verrouillé l'enregistreur est déverrouillé
les canaux sont verrouillés les canaux sont déverrouillés
clé USB / dispositif est connecté pas de dispositif USB connecté
enregistrement temporisé est activé enregistrement temporisé est désactivé
