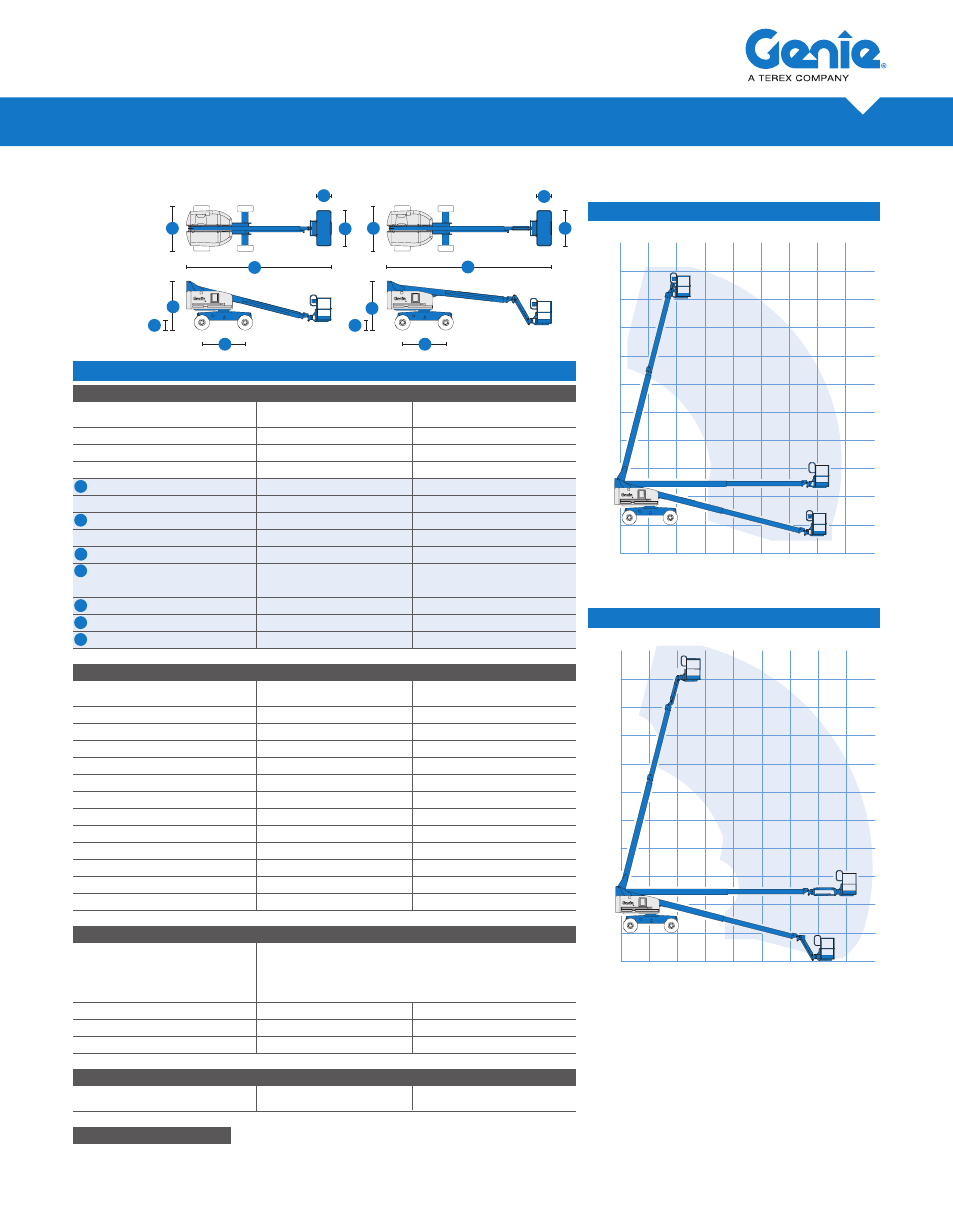

Milton CAT S45 User Manual
40 & s, Specifications, Self-propelled telescopic booms

S
TM
-40 & S
TM
-45
SELF-PROPELLED TELESCOPIC BOOMS
MODELS
S
TM
-40
S
TM
-45
C
D
E
A
B
F
www.genieindustries.com
Specifications
* The metric equivalent of working height adds 2 m to platform
height. U.S. adds 6 ft to platform height.
** Gradeability applies to driving on slopes. See operator’s manual
for details regarding slope ratings.
*** Weight will vary depending on options and/or country standards.
RANGE OF MOTION S™-40
G
C
D
E
A
B
F
G
A
B
C
D
F
G
E
-5 ft
0 ft
5 ft
10 ft 15 ft 20 ft 25 ft 30 ft 35 ft 40 ft
-
1.52 m
0 m
1.52 m 3.05 m 4.57 m 6.10 m 7.62 m 9.14 m 10.67 m 12.2 m
50 ft
15.24 m
45 ft
13.72 m
40 ft
12.19 m
35 ft
10.67 m
30 ft
9.14 m
25 ft
7.62 m
20 ft
6.10 m
15 ft
4.57 m
10 ft
3.05 m
5 ft
1.52 m
0 ft
0 m
-5 ft
-1.52 m
RANGE OF MOTION S™-45
-5 ft
0 ft
5 ft
10 ft 15 ft 20 ft 25 ft 30 ft 35 ft 40 ft
-
1.52 m
0 m
1.52 m 3.05 m 4.57 m 6.10 m 7.62 m 9.14 m 10.67 m 12.2 m
50 ft
15.24 m
45 ft
13.72 m
40 ft
12.19 m
35 ft
10.67 m
30 ft
9.14 m
25 ft
7.62 m
20 ft
6.10 m
15 ft
4.57 m
10 ft
3.05 m
5 ft
1.52 m
0 ft
0 m
-5 ft
-1.52 m
144
MEASUREMENTS
US
Metric
US
Metric
Working height maximum*
46 ft
14.20 m
51 ft
15.72 m
Platform height maximum
40 ft
12.20 m
45 ft
13.72 m
Horizontal reach maximum
31 ft 8 in
9.65 m
36 ft 8 in
11.18 m
Below ground reach
3 ft 2 in
.97 m
4 ft 11 in
1.5 m
Platform length - 8 ft model
3 ft
.91 m
3 ft
.91 m
Platform length - 6 ft model
2 ft 6 in
.76 m
2 ft 6 in
.76 m
Platform width - 8 ft model
8 ft
2.44 m
8 ft
2.44 m
Platform width - 6 ft model
6 ft
1.83 m
6 ft
1.83 m
Height - stowed
8 ft 2 in
2.49 m
8 ft 2 in
2.49 m
Length - stowed
24 ft 3 in
7.39 m
27 ft 10 in
8.48 m
- transport (jib tucked under) ——— ———
22 ft 4 in
6.80 m
Width (with standard tires)
7 ft 6 in
2.30 m
7 ft 6 in
2.30 m
Wheelbase
7 ft 3 in
2.20 m
7 ft 3 in
2.20 m
Ground clearance - center
1 ft .5 in
.32 m
1 ft .5 in
.32 m
PRODUCTIVITY
Lift capacity
500 lbs
227 kg
500 lbs
227 kg
Platform rotation
160°
160°
Vertical jib rotation
——
135°
Turntable rotation
360° continuous
360° continuous
Turntable tailswing
2 ft 10 in
.86 m
2 ft 10 in
.86 m
Drive speed - stowed
4.8 mph
7.7 km/h
4.8 mph
7.7 km/h
Drive speed - raised or extended
0.68 mph
1.1 km/h
0.68 mph
1.1 km/h
Gradeability - 2WD - stowed**
30%
30%
Gradeability - 4WD - stowed**
40%
40%
Turning radius - inside
6 ft 8 in
2.0 m
6 ft 8 in
2.0 m
Turning radius - outside
15 ft 8 in
4.78 m
15 ft 8 in
4.78 m
Controls
12 V DC proportional
12 V DC proportional
Tires - RT lug
12-16.5 NHS
12-16.5 NHS
POWER
Power source
Ford DSG 423 4 cylinder gas/LPG 75 hp (56 kW)
Deutz D2011L03i 3 cylinder diesel 46 hp (34.3 kW)
Perkins 404D-22 4 cylinder diesel 51 hp (38 kW)
Auxiliary power unit
12 V DC
12 V DC
Hydraulic tank capacity
45 gal
170 L
45 gal
170 L
Fuel tank capacity
20 gal
76 L
20 gal
76 L
WEIGHT***
11,650 lbs
5,284 kg
14,790 lbs
6,709 kg
STANDARDS COMPLIANCE
ANSI A92.5, CSA B354.4, CE Compliance
