8
6 In Betrieb nehmen mit der integrierten Anzeige- und Bedieneinheit
VEGAMET 381 Ex • 4 … 20 mA-Auswertgerät
30418-01-131025
3. Stromlos geschaltete Spannungsversor-
gung auf Klemme 5 und 6 anschließen
4. Ggf. Störmelde- und Arbeitsrelais sowie
Stromausgang anschließen
Der elektrische Anschluss ist somit fertig
gestellt.
Nach dem Anschluss muss zwingend
die blaue Ex-Trennkammer auf die
Klemmen 1 und 2 (Sensoreingang)
aufgesteckt werden. Hierdurch wird der
erforderliche Trennabstand von mindes-
tens 50 mm (1,97 in) zu jedem weiteren
Gerät gewährleistet.
1. Setzen Sie die Ex-Trennkanmmer wie nach-
folgend abgebildet auf die Klemmen des
Sensoreingangs
2. Führen Sie die Sensorleitung nach vorne
aus der Ex-Trennkammer heraus
3. Drücken Sie die Ex-Trennkammer nach
vorne, bis sie hörbar einrastet
5.4 Anschlussplan
Übersicht
+ -
1 2
+ -
3 4
18 17 16 15 14 13 12 11 10 9 8 7 6 5
N- L1+
on
1
2
1 2
%
1 2
3 4 5 6
7

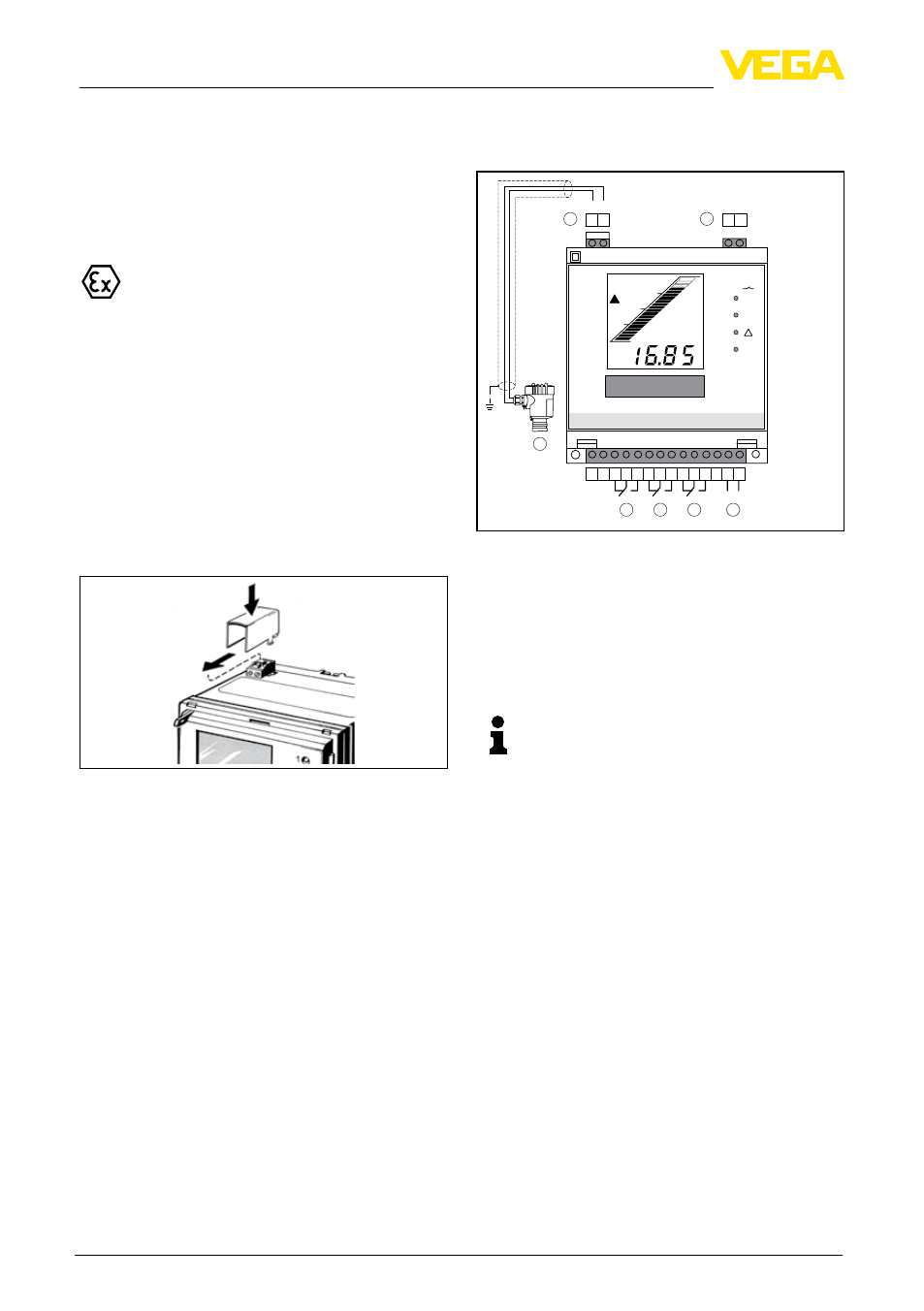

Abb. 6: Anschlussplan mit Zweileitersensor
1 Messdateneingang, wahlweise mit Sensorversor-
gung
2 Stromausgang
3 Störmelderelais
4 Relais 2
5 Relais 1
6 Spannungsversorgung
Tipp:
Zur Parametrierung von angeschlos-
senen HART-Sensoren sind in den
Klemmen des Messdateneingangs
Steckbuchsen integriert. Hier kann ein
VEGACONNECT direkt eingesteckt
werden, ohne dass ein zusätzlicher
HART-Widerstand benötigt wird.
6 In Betrieb nehmen mit der
integrierten Anzeige- und
Bedieneinheit
6.1 Bediensystem
Die integrierte Anzeige- und Bedieneinheit dient
zur Messwertanzeige, Bedienung und Diagnose
des VEGAMET 381 Ex. Die Anzeige und Bedie-
nung erfolgt frontseitig über ein übersichtliches
LC-Display und einen Funktionswahlschalter
sowie zwei Tasten.
Zum Öffnen der Abdeckklappe stecken Sie
einen Schraubendreher in die beiden Schlitze
