4 Montar
VEGAMET 381 Ex • Equipo de evaluación 4 … 20 mA
30418-01-131025
Como otra opción en el alcance de suministro
hay un adaptador de montaje para montaje en
regleta de montaje (riel de perfil de sombrero
35 x 7,5 según DIN EN 50022/60715).
Hinweis:
Si se monta el equipo con tornillos o
con carril de montaje, hay que instalarlo
siempre en un armario de distribución o
caja de protección.
El VEGAMET 381 Ex es un medio de
producción auxiliar con seguridad in-
trínseca y no puede instalarse en áreas
con riesgo de explosión.
Antes de la puesta en funcionamiento
hay que enchufar la cámara de sepa-
ración Ex en la entrada del sensor. En
funcionamiento sin peligros se garantiza
solamente respetando el manual de
instrucciones y el certificado de control
de tipos CE. VEGAMET 381 Ex no se
puede abrir.
Information:
Modo de entrada activo/pasivo: Antes
de montar el VEGAMET 381 Ex, hay
que ajustar el modo de funcionamiento
deseado de la entrada de datos de
medición. Con el conmutador desli-
zante situado en la parte trasera del
instrumento se puede conmutar entre
entrada de sensor activa o pasiva (ver
también el capitulo "Modo de entrada
activo/pasivo"). Después del montaje
del instrumento no hay más acceso al
conmutador deslizante.
4.2 instrucciones de montaje
Montaje en panel de control
1. Asegurar, que el corte necesario para el
montaje tenga un tamaño de 92 x 92 mm
(3.63 x 3.63 in). La profundidad de montaje
necesaria es de 90 mm (3.54 in) mín.
2. Desmontar las regletas de terminales hacia
arriba y hacia abajo.
3. Atornillar la espiga roscada [3] en la parte
trasera del equipo, apretándola con un
destornillador.
4. Introducir el equipo en el tablero de mando
[1] por la parte delantera.
5. Empujar la abrazadera [2] sobre la espiga
roscada [3] por detrás, apretándola con la
tuerca moleteada [4] contra el tablero de
mando [1].
1
3 2 4

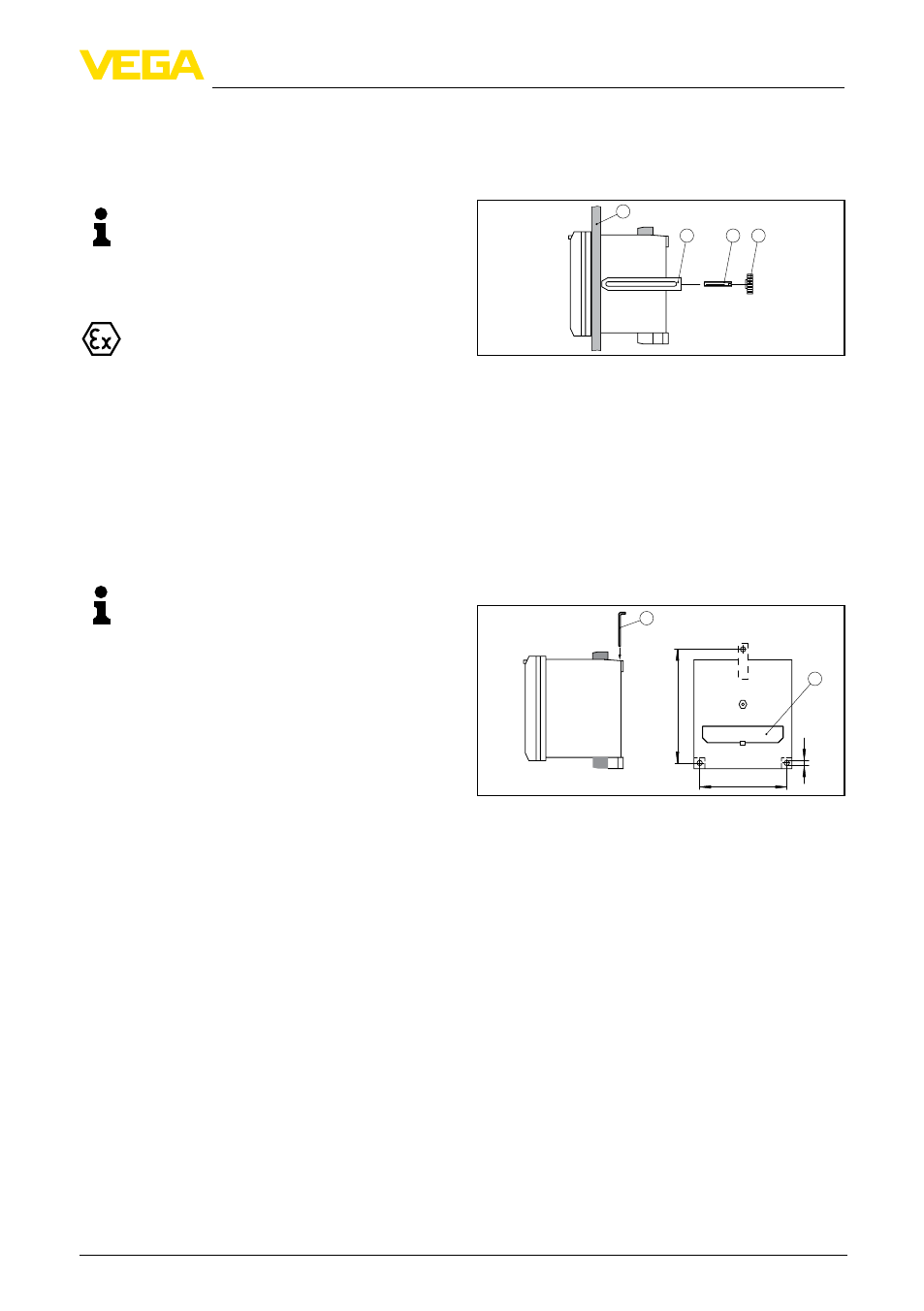

Abb. 29: Montaje en panel de control
1 Tablero de mando
2 Abrazadera
3 Tornillo prisionero
4 Tuerca moleteada
Montaje con tornillo
1. Introducir la brida metálica [1] desde arriba
en la entalladura de la caja de alojamiento.
2. Fijar el aparato directamente en la pared
con tres tornillos (ø máx. 4 mm).
105
80
ø 4,5*
1
2
Abb. 30: Montaje con tornillo
1 Brida metálica
2 Tapa del conmutador deslizante activo-pasivo
Montaje en regleta
1. Poner la placa adaptadora [1] en la parte
posterior del VEGAMET 381 Ex (muelle de
la placa adaptadora hacia abajo), atornillan-
do la placa con el tornillo [2] (M4 x 6).
2. Poner el VEGAMET 381 Ex por debajo en
la regleta de montaje [3], empujando el
aparato hacia arriba hasta que se enclave.
