40
5 Raccordement à l'alimentation en tension
VEGAMET 381 Ex • Transmetteur de niveau 4 … 20 mA
30418-01-131025
105
80
ø 4,5*
1
2

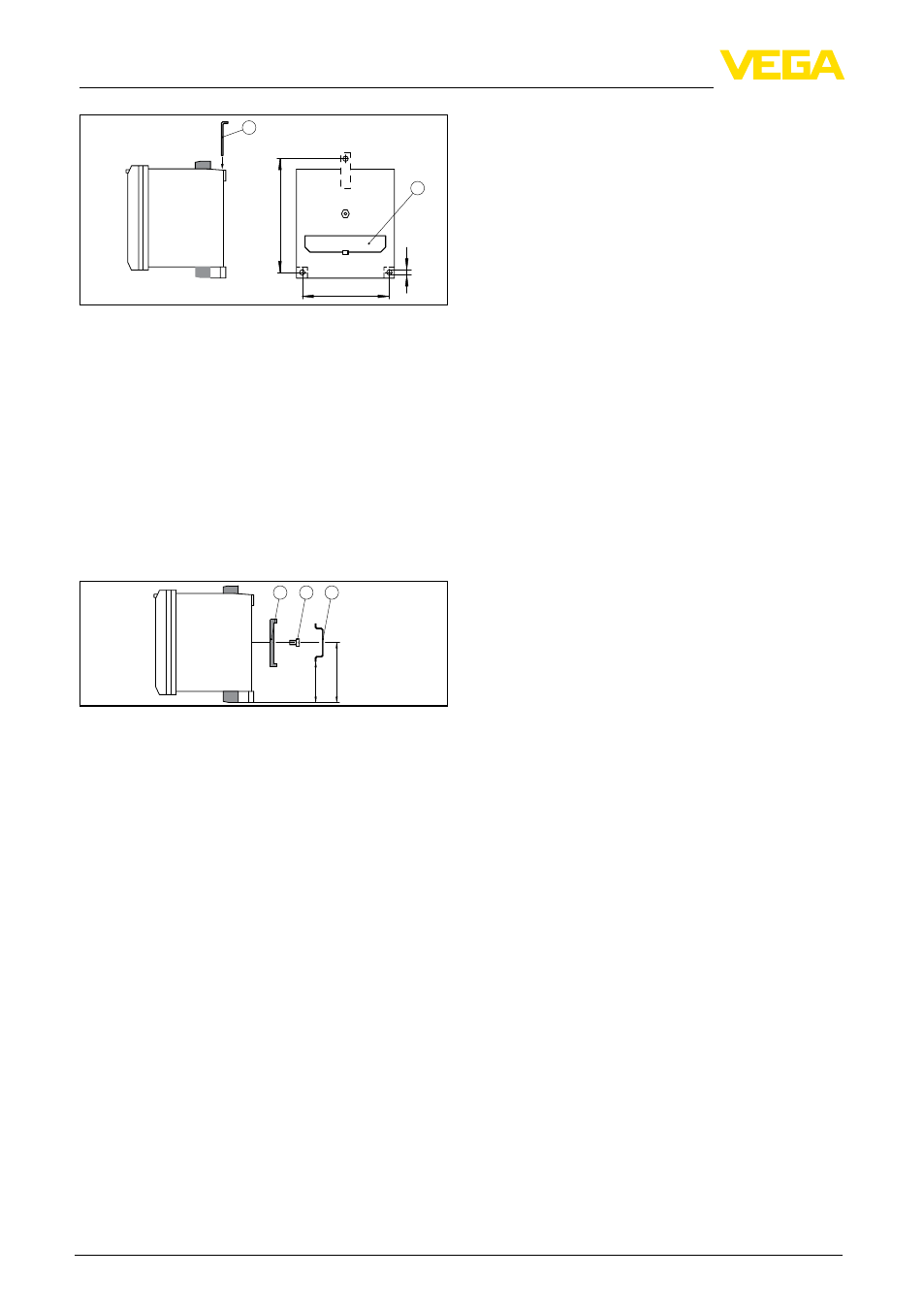

Abb. 21: Fixation par vis
1 Barre métallique
2 Cache de l'interrupteur à coulisse actif-passif
Montage sur rail porteur
1. Fixez la plaque d'adaptation [1] au dos du
VEGAMET 381 Ex (ressort de la plaque
d'adaptation vers le bas) et vissez-la à l'aide
de la vis [2] (M4 x 6) en la serrant bien.
2. Mettez le VEGAMET 381 Ex sur le rail [3]
par le bas et appuyez sur l'appareil vers le
haut jusqu'à ce qu'il vienne s'encliqueter.
61
43,5
2 1 3
Abb. 22: Montage sur rail porteur
1 Plaque d'adaptation
2 Vis (M4 x 6)
3 Rail porteur
5 Raccordement à
l'alimentation en tension
5.1 Préparation du raccordement
Respecter les consignes de sécurité
Respectez toujours les consignes de sécurité
suivantes :
•
Raccorder l'appareil uniquement hors
tension
•
En cas de risque de surtensions, installer
des appareils de protection contre les
surtensions.
Respecter les consignes de sécurité pour
les applications Ex
En atmosphères explosibles, il faudra
respecter les réglementations respecti-
ves ainsi que les certificats de conformi-
té et d'examen de type des capteurs et
appareils d'alimentation.
Sélection de l'alimentation de tension
La tension d'alimentation peut être comprise
entre 20 et 253 V AC, 50/60 Hz ou entre 20 et
253 V DC.
Sélection du câble de raccordement
La tension de service du VEGAMET 381 Ex
sera raccordée par un câble usuel conformé-
ment aux standards d'installation spécifiques au
pays concerné.
L'appareil sera raccordé par du câble bifilaire
usuel non blindé. Si vous vous attendez à des
perturbations électromagnétiques pouvant être
supérieures aux valeurs de test de l'EN 61326
pour zones industrielles, il faudra utiliser du
câble blindé.
Blindage électrique du câble et mise à la
terre
Le blindage du câble doit être relié au potentiel
de terre des deux côtés. Dans le capteur, le
blindage doit être raccordé directement à la bor-
ne de terre interne. La borne de terre externe se
trouvant sur le boîtier du capteur doit être reliée
au conducteur d'équipotentialité.
Si des courants compensateurs de potentiel
peuvent apparaître, il faudra relier l'extrémité du
blindage côté VEGAMET 381 Ex par un con-
densateur en céramique (par ex. 1 nF, 1500 V).
Vous supprimerez ainsi les courants compen-
sateurs de potentiel à basse fréquence tout
en conservant la protection contre les signaux
perturbateurs de haute fréquence.
Sélectionner câble de raccordement pour
applications Ex
Respectez les règlements d'installation
en vigueur pour les applications Ex. En
particulier, il est important de veiller à
ce qu'aucun courant compensateur de
potentiel ne circule par le blindage du
câble. Si la mise à la terre est réalisée
des deux côtés, vous pouvez l'éviter
en utilisant un condensateur approprié
comme indiqué précédemment ou en
réalisant une liaison équipotentielle
séparée.
