6 Puesta en funcionamiento con la unidad de visualización y configuración integrada
VEGAMET 381 Ex • Equipo de evaluación 4 … 20 mA
30418-01-131025
corriente existente como un equipo común
de medición de corriente.
La posición del conmutador deslizante
modifica también las condiciones de
empleo Ex. Prestar atención para ello a
la certificación de comprobación del mo-
delo de construcción o la certificación
de conformidad del VEGAMET 381 Ex.
5.3 Pasos de conexión
Proceder de la forma siguiente:
1. Montar VEGAMET 381 Ex
2. Conectar las líneas del sensor a los ter-
minales 1 y 2, poniendo blindaje en caso
necesario
3. Conectar la alimentación de tensión (de-
sconectada de la corriente) a los terminales
5 y 6
4. En caso necesario, conectar relé de trabajo
y de aviso de interrupción y la salida de
corriente
Con ello queda establecida la conexión eléc-
trica.
Después de la conexión hay que
enchufar obligatoriamente la cámara
de separación Ex azul a los bornes 1 y
2 (Entrada del sensor). De esta forma
se garantiza la distancia de separación
mínima necesaria de 50 mm (1,97 in)
con cada otro instrumento.
1. Poner la cámara de separación Ex sobre
los terminales de las entradas del sensor
según muestra la figura.
2. Sacar la línea del sensor de la cámara de
separación Ex hacia delante
3. Empujar la cámara de separación Ex hacia
delante, hasta que se perciba el enclava-
miento

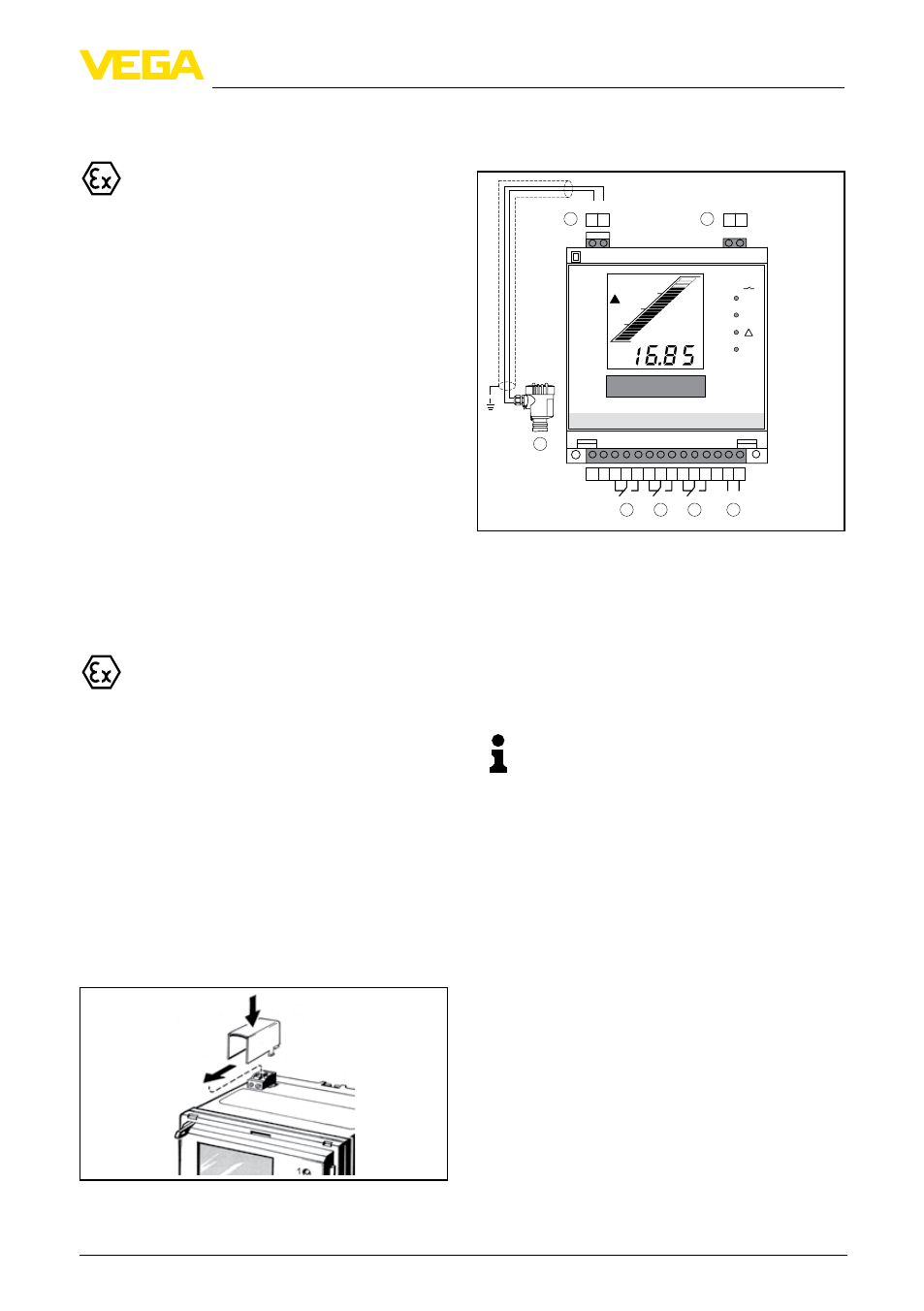

5.4 Esquema de conexión
Resumen
+ -
1 2
+ -
3 4
18 17 16 15 14 13 12 11 10 9 8 7 6 5
N- L1+
on
1
2
1 2
%
1 2
3 4 5 6
7
Abb. 33: Esquema de conexión con sensor de dos
hilos
1 Entrada de datos de medición opcionalmente con
alimentación de sensor
2 Salida de corriente
3 Relé de aviso de fallo
4 Relé 2
5 Relé 1
6 Alimentación de tensión
Tipp:
Para el ajuste de parámetros de senso-
res HART conectados hay hembrillas
integradas a los bornes de la entrada de
datos de medición Aquí puede conec-
tarse un VEGACONNECT directamente,
sin necesidad de una resistencia HART
adicional.
6 Puesta en funcionamiento
con la unidad de visua-
lización y configuración
integrada
6.1 Sistema de configuración
El modulo de indicación y configuración integ-
rado sirve para la indicación del valor de medi-
ción, el manejo y el diagnóstico del VEGAMET
381 Ex. La configuración y la indicación tienen
lugar por la parte frontal por una indicación LC
clara y un selector de funciones así como dos
