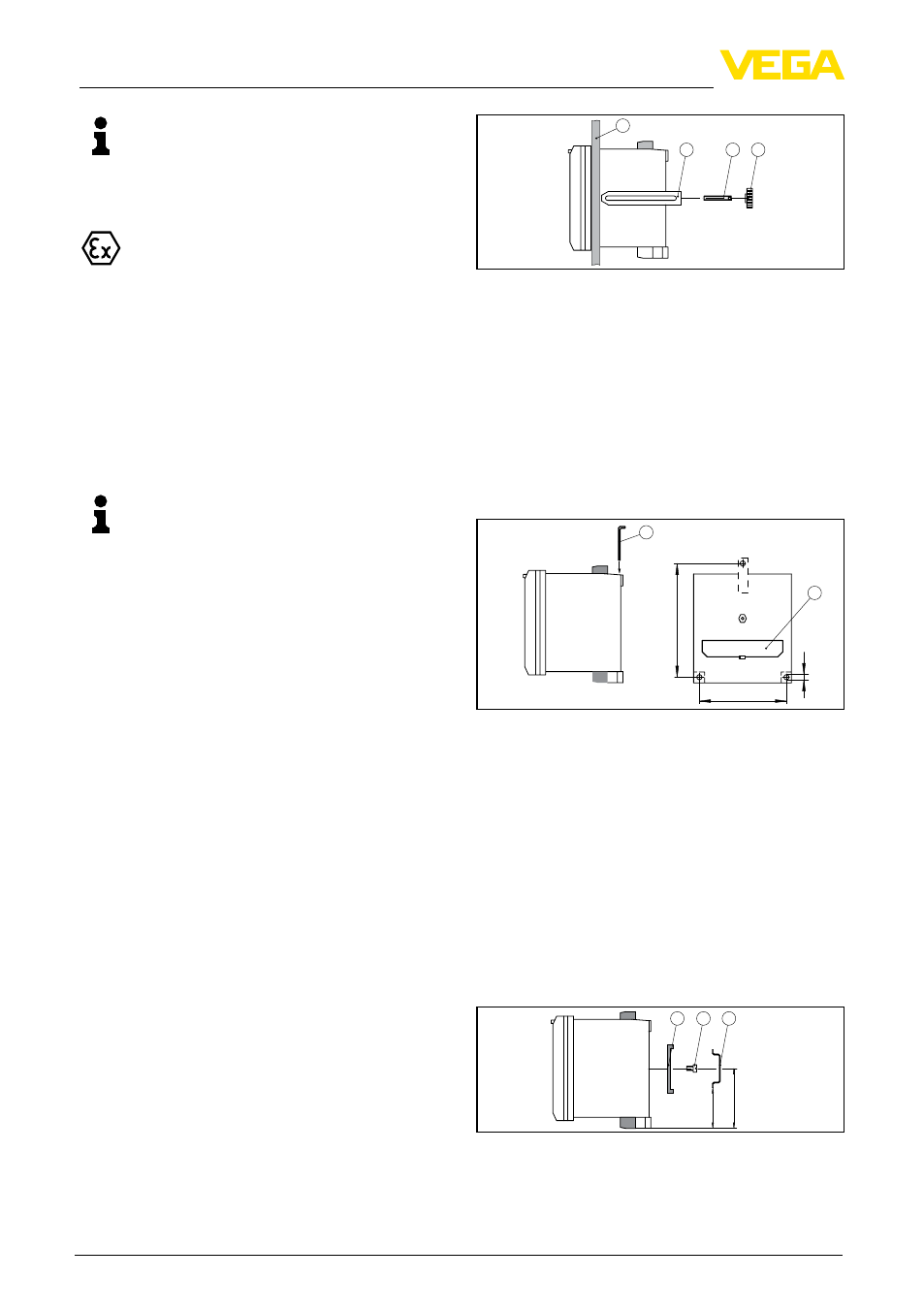

4 Montieren
VEGAMET 381 Ex • 4 … 20 mA-Auswertgerät
30418-01-131025
Hinweis:
Wird das Gerät über die Schrauben oder
via Tragschiene montiert, muss es stets
in einem Schaltschrank oder Umgehäu-
se eingebaut werden.
Das VEGAMET 381 Ex ist ein zugehö-
riges eigensicheres Betriebsmittel und
darf nicht in explosionsgefährdeten
Bereichen installiert werden.
Vor der Inbetriebnahme muss die Ex-
Trennkammer auf den Sensoreingang
aufgesteckt werden. Ein gefahrloser
Betrieb ist nur bei Beachtung der
Betriebsanleitung und der EG-Baumus-
terprüfbescheinigung gewährleistet. Das
VEGAMET 381 Ex darf nicht geöffnet
werden.
Information:
Eingangsbetriebsart Aktiv/Passiv:
Bevor Sie das VEGAMET 381 Ex mon-
tieren, sollte die gewünschte Betriebsart
des Messdateneingangs eingestellt
werden. Mit einem Schiebeschalter
auf der Rückseite des Gerätes können
Sie zwischen aktivem und passivem
Stromeingang wählen (siehe Kapitel
"Eingangsbetriebsart Aktiv/Passiv").
Nach Montage des Gerätes ist dieser
Schiebeschalter nicht mehr zugänglich.
4.2 Montagehinweise
Schalttafeleinbau
1. Stellen Sie sicher, dass der zum Einbau
erforderliche Ausschnitt eine Größe von
92 x 92 mm (3.63 x 3.63 in) hat. Die erfor-
derliche Einbautiefe beträgt min. 90 mm
(3.54 in).
2. Ziehen Sie die steckbaren Klemmleisten
nach oben und unten ab.
3. Schrauben Sie den Gewindestift [3] in die
Rückseite des Gerätes ein und ziehen ihn
mit einem Schraubendreher fest.
4. Stecken Sie das Gerät von vorne in die
Schalttafel [1] ein.
5. Schieben Sie den Klemmbügel [2] von
hinten auf den Gewindestift [3] und ziehen
Sie ihn mit der Rändelmutter [4] gegen die
Schalttafel [1].
1
3 2 4
Abb. 2: Schalttafeleinbau
1 Schalttafel
2 Klemmbügel
3 Gewindestift
4 Rändelmutter
Schraubmontage
1. Stecken Sie die Metalllasche [1] von oben
in den Gehäuseausschnitt.
2. Befestigen Sie das Gerät mit drei Schrau-
ben (max. ø 4 mm) direkt an der Wand.
105
80
ø 4,5*
1
2
Abb. 3: Schraubmontage
1 Metalllasche
2 Abdeckung Schiebeschalter aktiv-passiv
Tragschienenmontage
1. Setzen Sie die Adapterplatte [1] auf die
Rückseite des VEGAMET 381 Ex (Feder
der Adapterplatte nach unten) und schrau-
ben Sie die Platte mit der Schraube [2]
(M4 x 6) fest.
2. Setzen Sie das VEGAMET 381 Ex von
unten an die Tragschiene [3] und drücken
Sie das Gerät nach oben, bis es einrastet.
61
43,5
2 1 3
Abb. 4: Tragschienenmontage
1 Adapterplatte
2 Schraube (M4 x 6)
3 Tragschiene
