Page 42

DE-4 Relais-Optionssatz

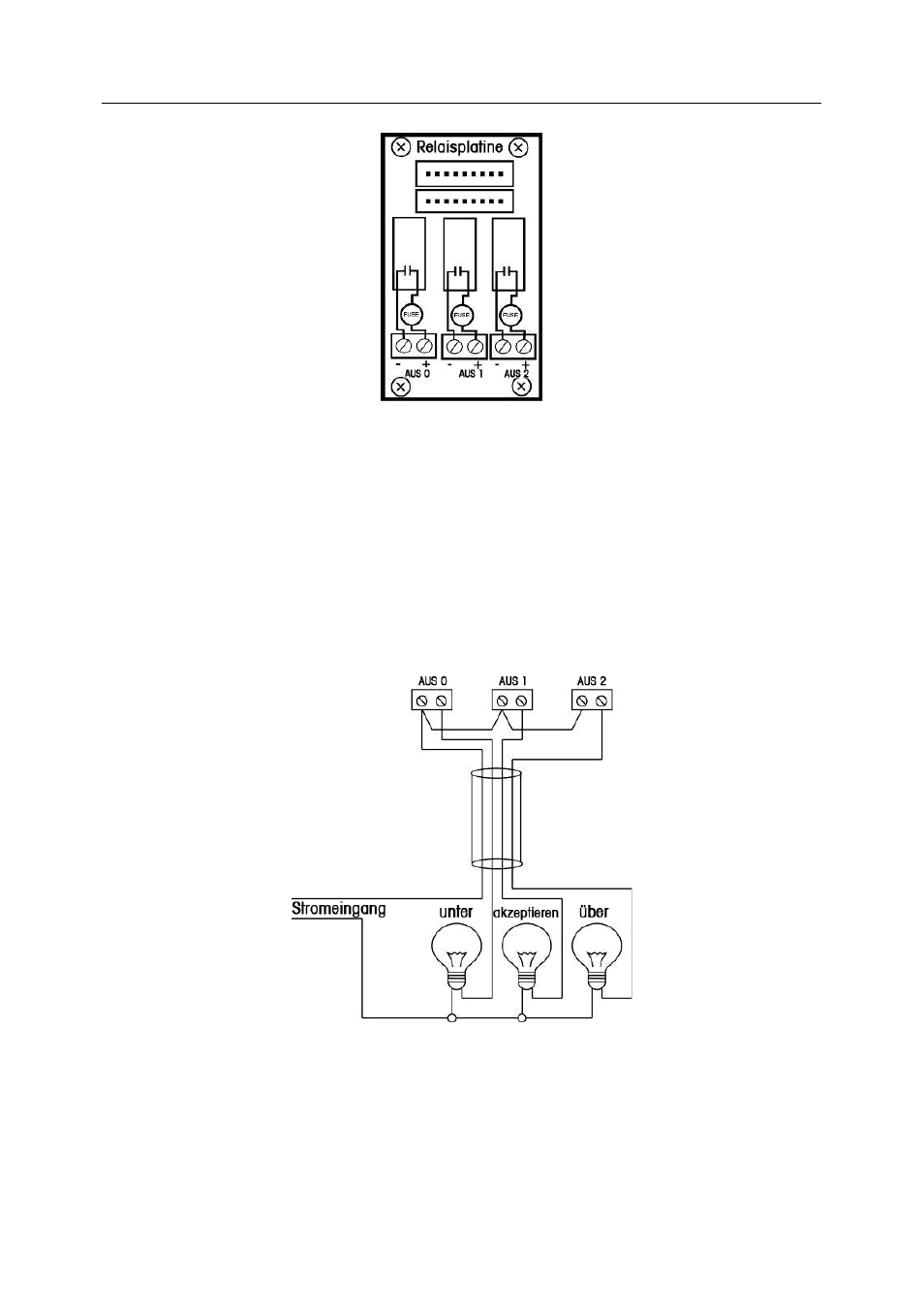

Abbildung 2.2 Relaiskontaktdiagramm.

• Verbinden Sie jedes Adernpaar mit dem entsprechenden Satz der

Klemmenblockanschlüsse.

• Bei der Gleichstrom-Relaisplatine muss sichergestellt werden, dass die Polarität

korrekt ist.

2.3 Relaisverdrahtungsbeispiele

Abbildung 2.3. 4-adrige Relaisverbindung mit interner gemeinsamer Leitung.
