Relais-Optionssatz DE-3
• Bei Anschlüssen mit Nennleistungen von 120 V AC oder 220-240 V AC dürfen nur
isolierte Drahtsätze verwendet werden, deren Nennleistung den örtlichen
Vorschriften entspricht.
• Die für den Anschluss an die Relais-Optionsplatine verwendeten Drahtsätze sollten
Teil eines Mehrleiterkabels mit einem glatten, runden Isolierungsaußenmantel
sein.
• Es darf nicht mehr als ein Kabel durch die Zugentlastungsbuchse geführt werden.
• Es darf nicht das Kabel verwendet werden, das an die Relais angeschlossen ist,
um andere Verbindungen herzustellen.
• Die Zugentlastungsbuchse des Indikators erlaubt nur Kabeldurchmesser von 4 bis
8 mm (0,16 bis 0,31 in.).
• Der Klemmenblock auf der Relaisplatine erlaubt nur Drahtgrößen von 0,14 bis
1,5 mm
2
(26 bis 16 AWG). Die Drahtenden werden auf 6 mm (0,25 in.)
abisoliert.

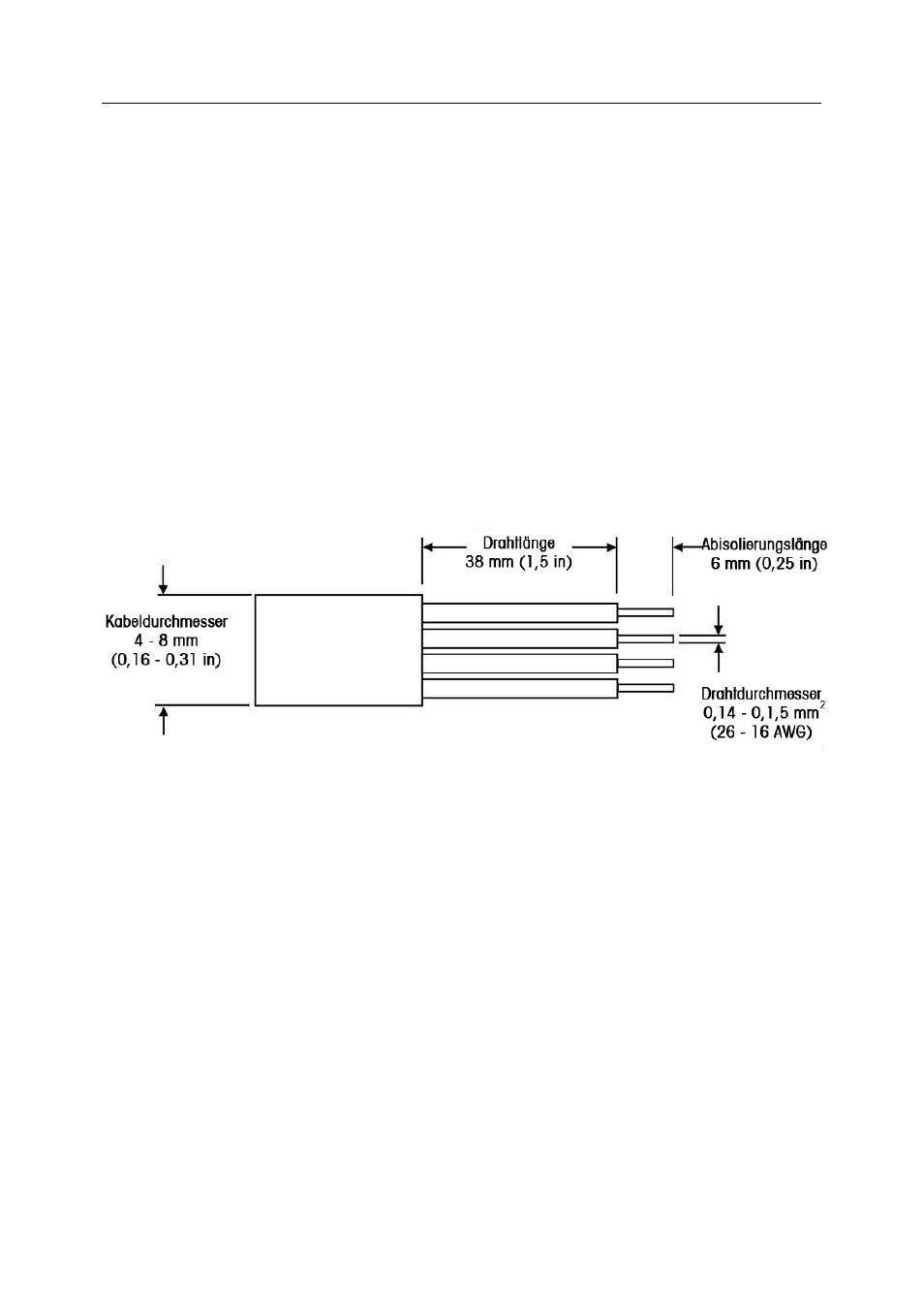

Abbildung 2.1 Präparieren des Drahtes
• Die Relaisverbindungen sorgen nur für den Schalterschluss. Wechsel- oder
Gleichstrom muss extern gespeist werden.
• Jeder Relaisausgang verfügt über einen Klemmenblock mit zwei Anschlüssen.
Abbildung 2.2 enthält das Relaiskontaktdiagramm.
- Die Wechselstrom-Relais-Platine kann nur mit Wechselstromkreisen verwendet
werden.
- Die Gleichstrom-Relais-Platine kann nur mit Gleichstromkreisen verwendet
werden.
