Paquete opcional de relé ES-5

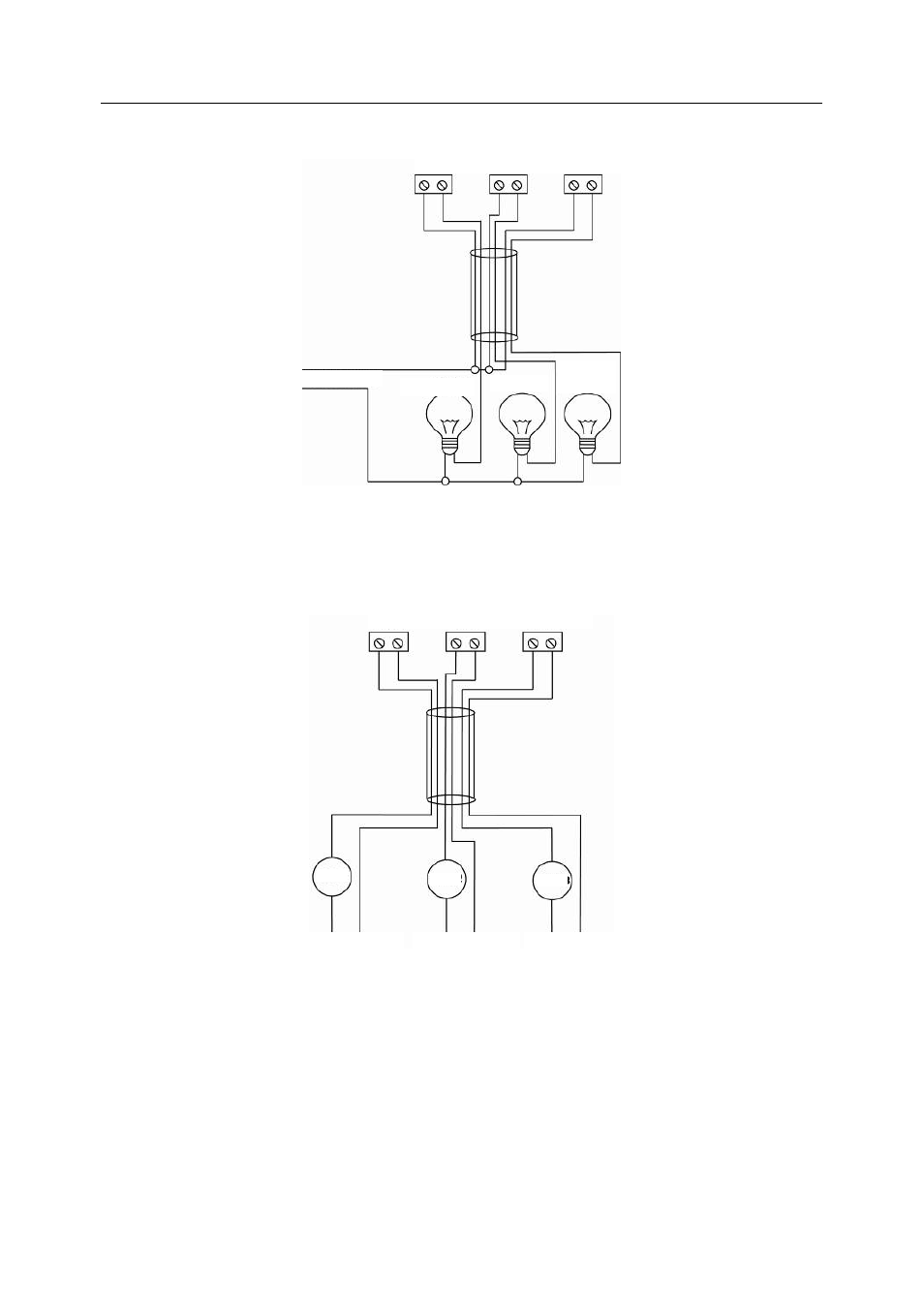

Figura 2.4. Conexión de relé de 6 hilos con línea común externa.
Figura 2.5. Conexión de relé de 6 hilos con tres dispositivos de energía y carga
separados.
SAL0 SAL 1 SAL 2
ALIMENTACIÓN DE ENERGÍA
POR DEBAJO
ACEPTAR
POR
ARRIBA
SAL0 SAL 1 SAL 2
ALIMENTACIÓN
DE ENERGÍA 1
ALIMENTACIÓN
DE ENERGÍA 2
ALIMENTACIÓN
DE ENERGÍA 3
CARGA
1
CARGA
2
CARGA
3
