FR-4 Kit d’option du relais

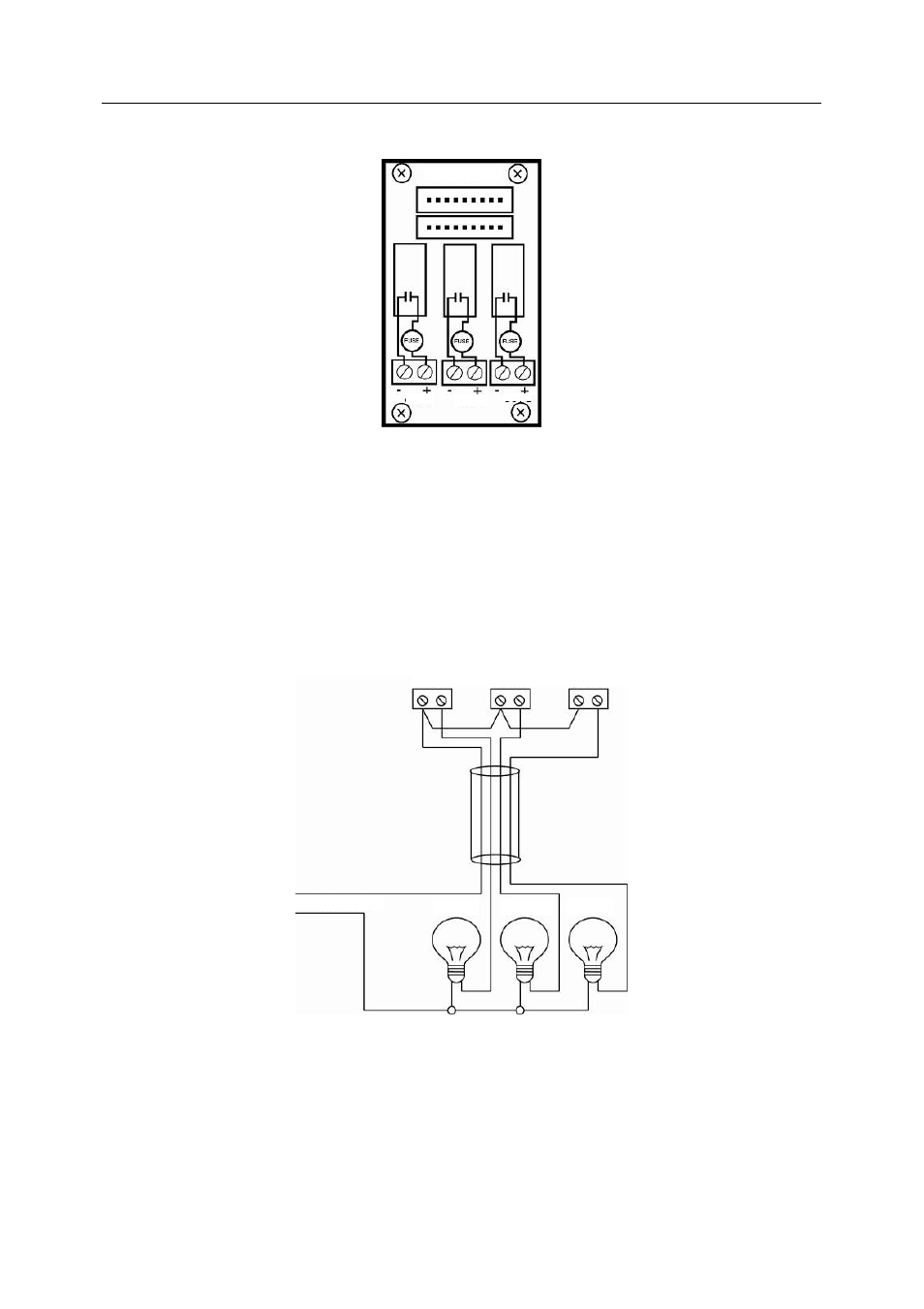

Figure 2.2 Schéma de contact de relais.
• Connectez chaque paire de fils à l'ensemble approprié des connexions du bornier.
• Pour la carte de circuits imprimés de relais CC, assurez-vous que la polarité est
correcte.
2.3 Exemples relatifs au câblage du relais
Figure 2.3. Connexion de relais à 4 fils avec ligne commune interne.
CARTE RELAIS
SOR0 SOR 1 SOR 2
SOR0 SOR 1 SOR 2
SOR0 SOR 1 SOR 2
ENTRÉE ALIM.
SOUS ACCEPT SUR
