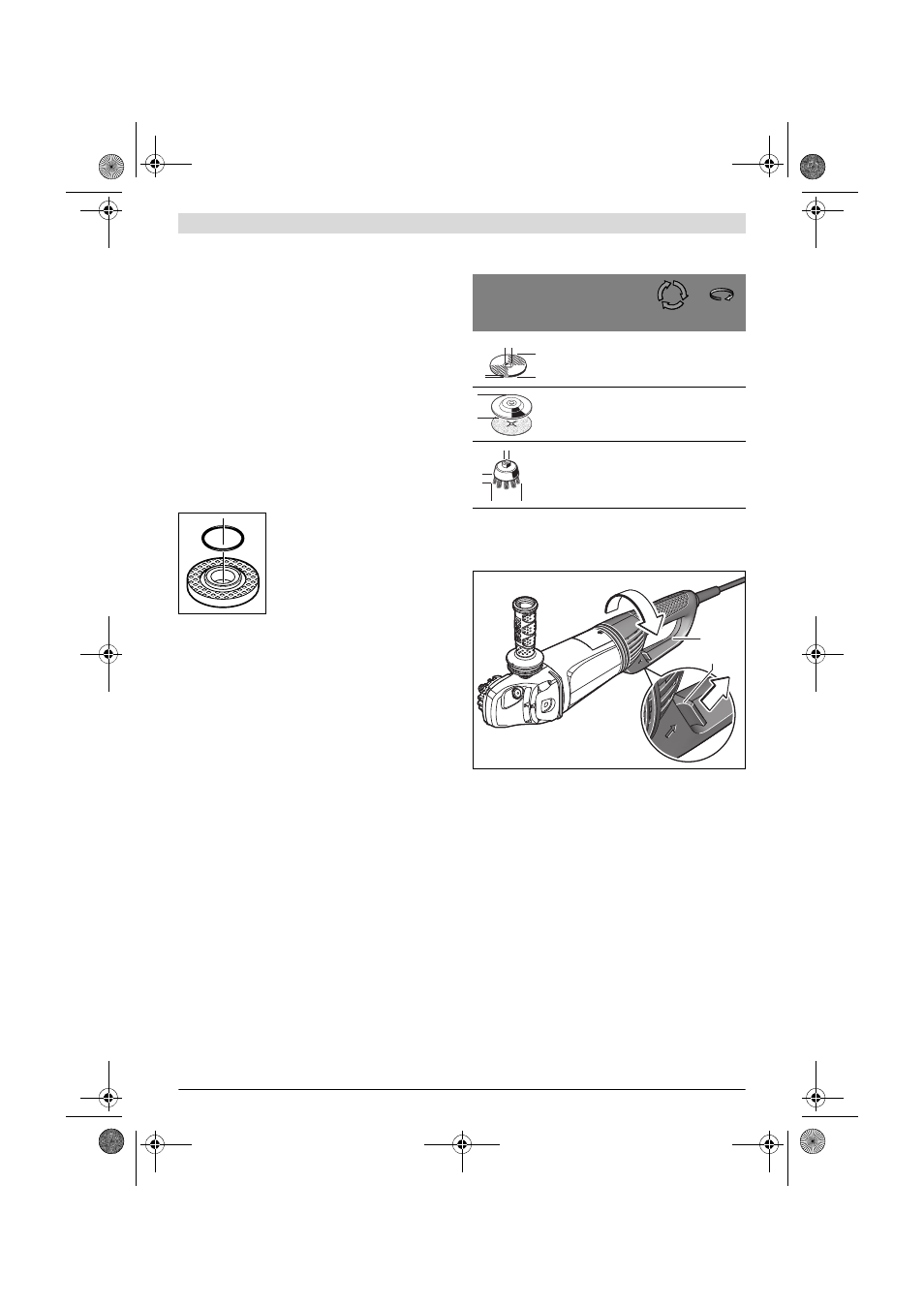

Nederlands | 71
Bosch Power Tools
1 609 92A 0B2 | (1.8.13)
Slijp- of doorslijpschijf
Let op de afmetingen van de slijpgereedschappen. De gatdia-
meter moet bij de opnameflens passen. Gebruik geen adap-
ters of reduceerstukken.
Let er bij het gebruik van diamantdoorslijpschijven op dat de
draairichtingpijl op de diamantdoorslijpschijf en de draairich-
ting van het elektrische gereedschap (zie draairichtingpijl op
de voorzijde van de machine) overeenkomen.
De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.
Voor het bevestigen van de slijp- of doorslijpschijf schroeft u
de spanmoer 12 op de as en spant u de spanmoer met de pen-
sleutel, zie het gedeelte „Snelspanmoer”.
Controleer na de montage van het slijpgereedschap en
vóór het inschakelen of het slijpgereedschap correct is
gemonteerd en vrij kan draaien. Controleer dat het
schuurgereedschap de beschermkap of andere delen
niet raakt.
In de opnameflens 10 is rondom de
centreerkraag een kunststof onderdeel
(O-ring) ingezet. Als de O-ring ont-
breekt of beschadigd is, moet de op-
nameflens 10 beslist worden vervan-
gen voordat het gereedschap verder
wordt gebruikt.
Lamellenschijf
Monteer voor werkzaamheden met de lamellenschijf
altijd de handbescherming 17.
Rubber steunschijf
Monteer voor werkzaamheden met de rubber steun-
schijf 18 altijd de handbescherming 17.
De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.
Opmerking: Houd rekening met meer krachtsinspanning bij
het losdraaien van de ronde moer 20.
Komstaalborstel of vlakstaalborstel
Monteer voor werkzaamheden met de komstaal- of
vlakstaalborstel altijd de handbescherming 17.
De volgorde van de montage kunt u op de pagina met afbeel-
dingen zien.
De komstaalborstel of vlakstaalborstel moet zo ver op de uit-
gaande as kunnen worden geschroefd, dat deze nauw aan-
sluit op de flens aan het einde van de schroefdraad van de uit-
gaande as. Span de komstaalborstel of vlakstaalborstel met
een steeksleutel vast.
Opmerking: Houd rekening met meer krachtsinspanning bij
het losdraaien van het slijpgereedschap.
Toegestane slijpgereedschappen
U kunt alle schuurgereedschappen gebruiken die in deze ge-
bruiksaanwijzing worden genoemd.
Het toegestane toerental [min
-1
] en de omtreksnelheid [m/s]
van de gebruikte slijpgereedschappen moeten minstens even
hoog zijn als de in de volgende tabel aangegeven waarden.
Let daarom op het toegestane toerental resp. de toegesta-
ne omtreksnelheid op het etiket van het slijpgereedschap.
Hoofdhandgreep draaien
Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
De hoofdgreep 26 kan ten opzichte van het motorhuis 90 °
naar links of naar rechts worden gedraaid. Daardoor kunt u de
aan/uit-schakelaar voor bijzondere werkzaamheden in een
gunstige bedieningspositie brengen, bijvoorbeeld voor door-
slijpwerkzaamheden met de afzuigkap met geleidingsslede
22 of voor werkzaamheden met de linkerhand.
Trek de greepontgrendeling 27 in de richting van de pijl en
draai tegelijkertijd de hoofdhandgreep 26 in de gewenste
stand tot deze vastklikt.
Afzuiging van stof en spanen
Stof van materialen zoals loodhoudende verf, enkele hout-
soorten, mineralen en metaal kunnen schadelijk voor de
gezondheid zijn. Aanraking of inademing van stof kan lei-
den tot allergische reacties en/of ziekten van de ademwe-
gen van de gebruiker of personen die zich in de omgeving
bevinden.
Bepaalde soorten stof, bijvoorbeeld van eiken- en beuken-
hout, gelden als kankerverwekkend, in het bijzonder in
combinatie met toevoegingsstoffen voor houtbehandeling
(chromaat en houtbeschermingsmiddelen). Asbest-
max.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
180
230
8
8
22,2
22,2
8500
6500
80
80
180
230
–
–
8500
6500
80
80
100
30
M 14
8500
45
b
d
D
D
D
b
d
27
26
