Жинау
Қорғаныш жабдықтарын орнату
 Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.
Ескертпе: Жұмыс кезінде тегістеу шеңбері бұзылса
немесе қорғағыш қаптама/электр құрал құрылғылары
бұзылса, электр құралды бірден сервис қызметіне жіберу
керек, мекенжайларды „Тұтынушыға қызмет көрсету және
пайдалану кеңестері“ тарауынан қараңыз.
Тегістеуге арналған қорғағыш қаптама
Қысқыш тұтқышты 8 ашыңыз. Қорғайтын қаптаманы 6
кодтау жұдырықшасымен 7 шпиндель мойнындағы кодтау
ойығына қорғайтын қаптаманың қамыты электр
құралының фланеціне отырғанша салыңыз да, қорғайтын
қаптаманы 6 керекті күйге бұраңыз. Цангалық қысқышты
8 жабыңыз.
 Қорғағыш қаптаманы 6 оператордың жағына қарай
ұшқындардың ұшуы болмайтындай орнатыңыз.
Қорғайтын қаптама 6 құлпының тартылу күшін реттеу
бұрандасын 9 босату немесе тарту арқылы өзгертуге
болады. Қорғайтын қаптаманың 6 тұрақты тұруына көз
жеткізіп оны жүйелік түрде тексеріңіз.
Нұсқау: Қорғағыш қаптамадағы кодтау жұдырықшалары
6 тек электр құралға жарайтын жабдықты орнатуды
қамтамасыз етеді.
Кесуге арналған қорғағыш қаптама
 Байланысты абразивтер көмегімен кесу үшін
әрқашан кесуге арналған қаптаманы 15
пайдаланыңыз.
 Тасты кескенде шаңның жеткілікті сорылуын
қамтамасыз етіңіз.
Қорғағыш қаптама 15 сонымен бірге тегістеуге арналған
қорғағыш қаптама 6 ретінд де орнатылады.
Бағыттауыштар көмегімен кесуге арналған қорғағыш
қаптама
Бағыттауыштары 22 бар қорғағыш қаптама тегістеуге
арналған қорғағыш қаптама 6 ретінде де орнатылады.
Қосымша тұтқа
 Электр құралыңызды тек қосымша тұтқа 4 менен
пайдаланыңыз.
Қосымша тұтқаны 4 редукторлық бастың оң жағында
немесе сол жағында бұрап бекітіңіз.
Дірілдеуді төмендету
Кіріктірме дірілдеуді төмендету дірілдеулерді кемітеді.
 Демпфер зақымдалған жағдайда электр құралын
пайдаланушы болмаңыз.
Қол қорғағышы
 Резеңке тегістеу тәрелкесімен 18 немесе тостаған
тәрізді қылшақпен/дискілік щеткамен/жапырақ
тәрізді тегістеу шеңберімен жұмыстар үшін
әрқашан қол қорғағышын 17 орнатыңыз.
Қол қорғағышын 17 қосымша тұтқа 4 көмегімен бекітіңіз.
Ажарлауыш құралдарын орнату
 Барлық жұмыстардан алдын электр құралының
желілік айырын розеткадан шығарыңыз.
 Тегістеу және кесу шеңберлеріне тимеңіз.
Шеңберлер жұмыс кезінде қызады.
Ескертпе: Жылдам тарту сомынмен 13 пайдалану
ұсынылады. Тарту сомынын 12 пайдалануда оны босатқан
кезде қаттырақ күш жұмсау керектігін ескеру керек.
Тегістеу шпинделін 5 және барлық орнатылатын
құралдарды тазалаңыз.
Абразивті құралды бұрап алу және бекіту үшін шпиндельді
бекіту түймесін 1 басып, шпиндельді бекітіңіз.
 Шпиндельді бекіту түймесін тек шпиндель
тоқтатылған күйде басыңыз. Әйтпесе электр құралын
зақымдау мүмкін.
Тез қысқыш гайка
Жылдам тарту сомынымен 13 тегістеу аспаптары
қосымша аспапсыз орнатылады.
 Тек дұрыс, зақымдалмаған тез қысқыш гайканы 13
пайдаланыңыз.
Бұрап бекіту кезінде жазбасы бар тез қысқыш гайка
13 беті тегістеу шеңберіне қарап тұруын қадағалаңыз;
көрсеткі индекстік белгіге 25 нұсқауы керек.

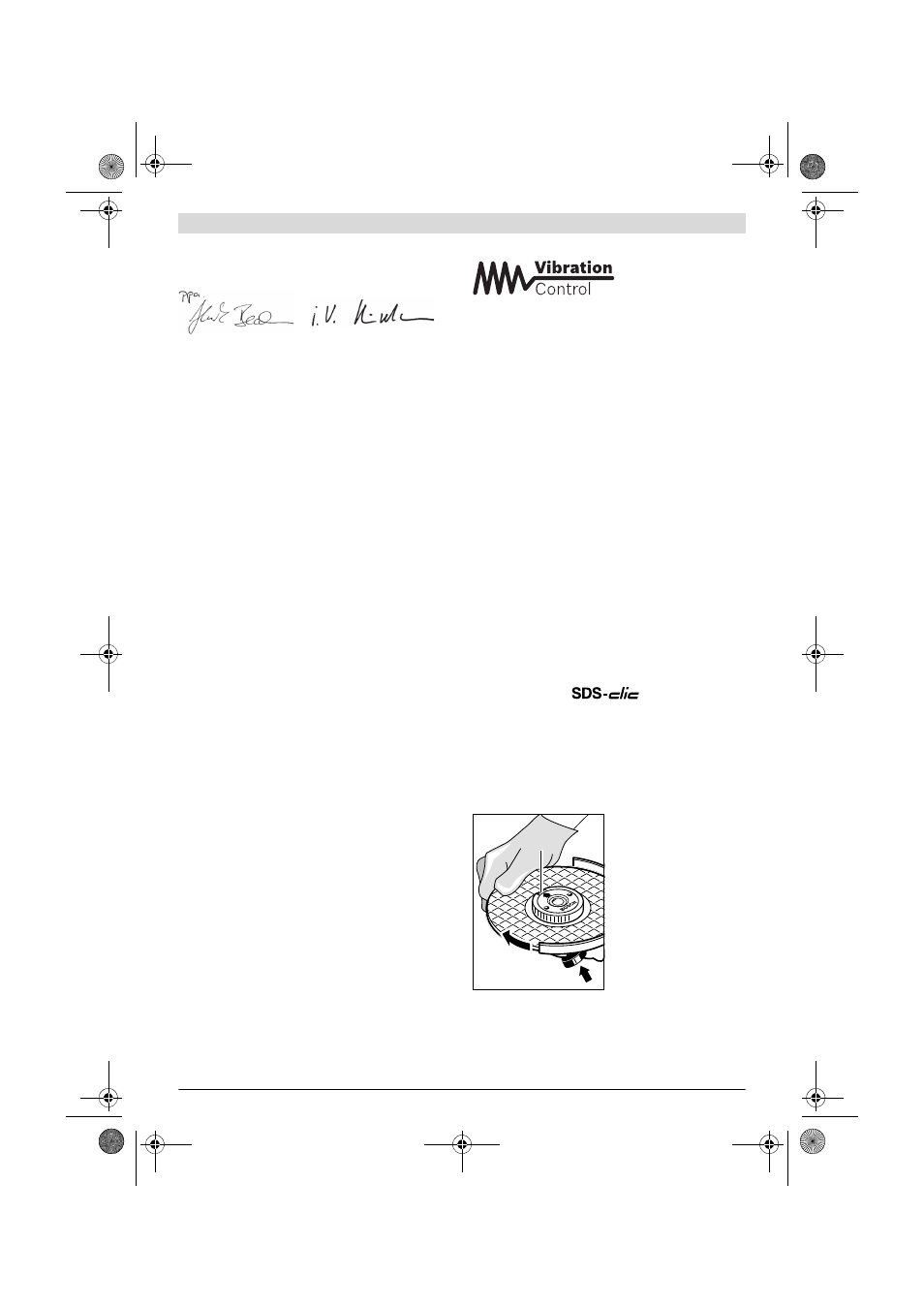

Тегістеу шпинделін 1 бекіту
үшін шпиндельді бекіту
түймесін басыңыз. Тез
қысқыш гайканы бекемдеу
үшін тегістеу шеңберін күш
салып сағат тілімен
бұрыңыз.
Henk Becker
Executive Vice President
Engineering Helmut Heinzelmann
Head of Product Certification
PT/ETM9
25
