Français | 31
Bosch Power Tools 1 609 92A 0B2 | (1.8.13)

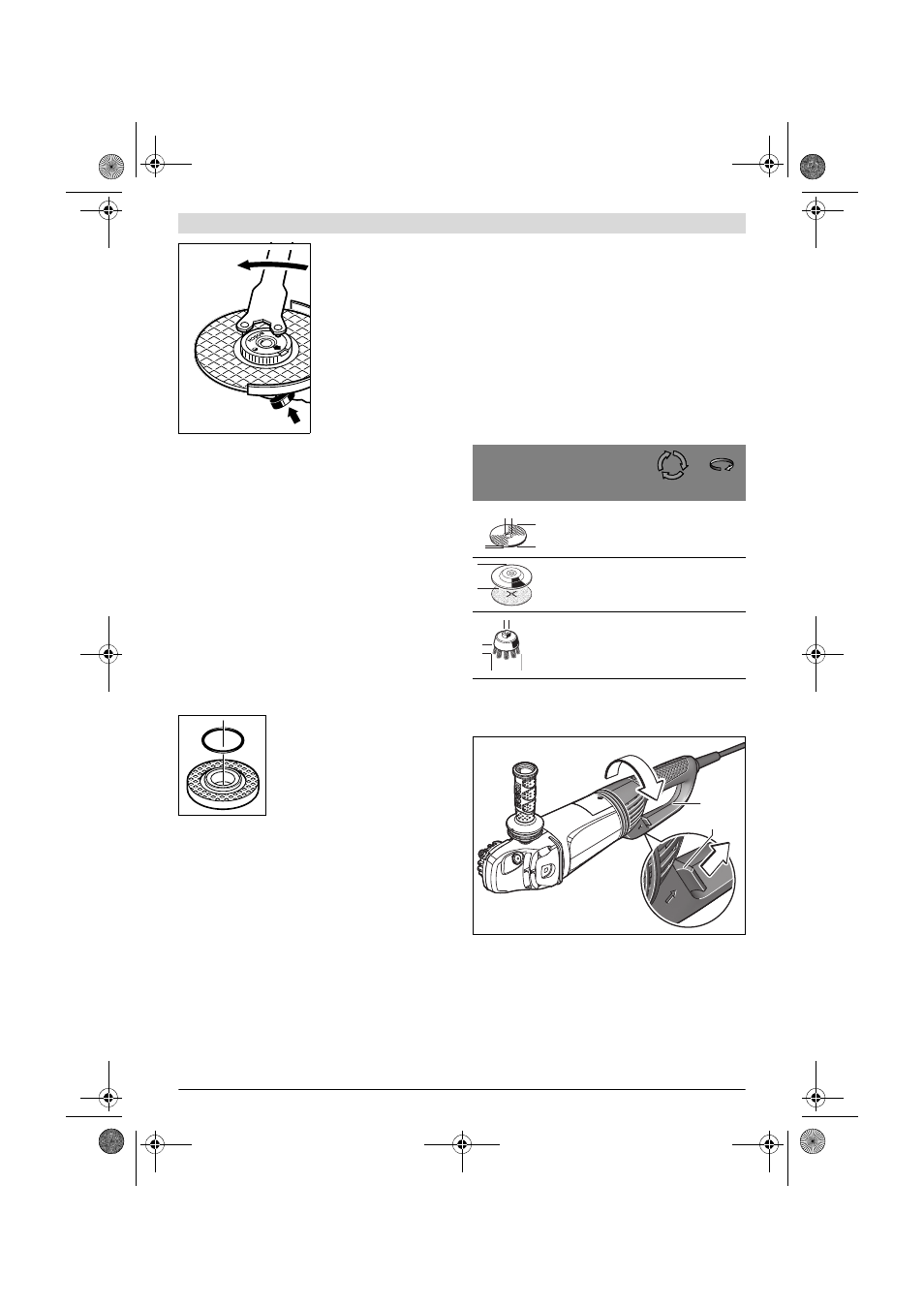

Un écrou de serrage rapide
non endommagé qui a été
correctement fixé peut être
desserrée à la main en tour-
nant l’anneau moleté dans le
sens inverse des aiguilles
d’une montre.
Ne desserrez jamais un
écrou de serrage rapide
bloqué au moyen d’une
pince mais utilisez une clй а
ergots. Positionnez la clй а
ergots conformément à la fi-
gure.
Disque à meuler/à tronçonner
Veillez aux dimensions des outils de meulage. L’alésage du
disque doit correspondre au flasque de fixation. N’utilisez pas
d’adaptateur ni de raccord de réduction.
Lors de l’utilisation de disques à tronçonner diamantés, veillez
à ce que la flèche indiquant le sens de rotation qui se trouve
sur le disque diamanté à tronçonner coïncide avec le sens de
rotation de l’outil électroportatif (voir la flèche indiquant le
sens de rotation qui se trouve sur le carter d’engrenage).
L’ordre du montage est indiqué sur la page des graphiques.
Pour fixer le disque à meuler/à tronçonner, desserrez l’écrou
de serrage 12 et serrez-le à l’aide de la clй а ergots, voir cha-
pitre « Ecrou de serrage rapide ».
 Après avoir monté le disque à meuler et avant de
mettre l’appareil en fonctionnement, contrôlez si l’ou-
til est correctement monté et s’il peut tourner libre-
ment. Assurez-vous que le disque à meuler ne frôle pas
le capot de protection ni d’autres éléments.
Un joint en plastique (rondelle élas-
tique) est directement monté autour de
l’alésage du flasque 10. Au cas où
cette rondelle élastique fasse défaut
ou qu’elle soit endommagée, il faut
absolument remplacer la flasque d’en-
traînement 10 avant de continuer à
l’utiliser l’outil.
Plateau à lamelles
 Lors de travaux avec le plateau à lamelles, montez tou-
jours le protège-main 17.
Plateau de ponçage en caoutchouc
 Lors de travaux avec le plateau de ponçage en caout-
chouc 18, montez toujours le protège-main 17.
L’ordre du montage est indiqué sur la page des graphiques.
Note : Il faut s’attendre à une plus grande force pour desser-
rer l’écrou rond 20.
Brosse boisseau/brosse circulaire
 Lors de travaux avec la brosse boisseau ou la brosse cir-
culaire, montez toujours le protège-main 17.
L’ordre du montage est indiqué sur la page des graphiques.
Vissez la brosse boisseau/la brosse circulaire sur la broche
d’entraînement de façon à ce qu’elle repose fermement sur le
flasque se trouvant au bout du filet de la broche. Serrez la
brosse boisseau/la brosse circulaire à l’aide d’une clй а fourche.
Note : Il faut s’attendre à une plus grande force pour desser-
rer l’accessoire.
Outils de meulage autorisés
Tous les outils de meulage figurant dans ces instructions d’uti-
lisation peuvent être utilisés.
La vitesse de rotation admissible [tr/min] ou la vitesse circonfé-
rentielle [m/s] des outils de meulage utilisés doit correspondre
au moins aux indications figurant sur le tableau ci-dessous.
En conséquence, respectez la vitesse de rotation ou la vi-
tesse circonférentielle admissible figurant sur l’étiquette de
l’outil de meulage.
Pivoter la poignée principale
 Avant d’effectuer des travaux sur l’outil électroporta-
tif, retirez la fiche de la prise de courant.
Il est possible de faire pivoter la poignée principale 26 de 90 °
vers la gauche ou vers la droite par rapport au carter moteur.
Ceci permet de mettre l’interrupteur Marche/Arrêt dans une
position de maniement favorable à des utilisations spéci-
fiques, p. ex. pour des travaux de tronçonnage effectués au
moyen du carter d’aspiration avec glissière de guidage 22 ou
pour les gauchers.
Tirez le déverrouillage de la poignée 27 dans le sens de la
flèche et tournez, en même temps, la poignée principale 26
dans la position souhaitée jusqu’à ce qu’elle s’encliquette.
max.
[mm] [mm]
D b d [tr/min] [m/s]
180
230 8
8 22,2
22,2 8500
6500 80
80
180
230
– –
8500
6500 80
80
100 30 M 14 8500 45
b
d
D
D
D
b
d
27
26
