Česky | 143
Bosch Power Tools
1 609 92A 0B2 | (1.8.13)

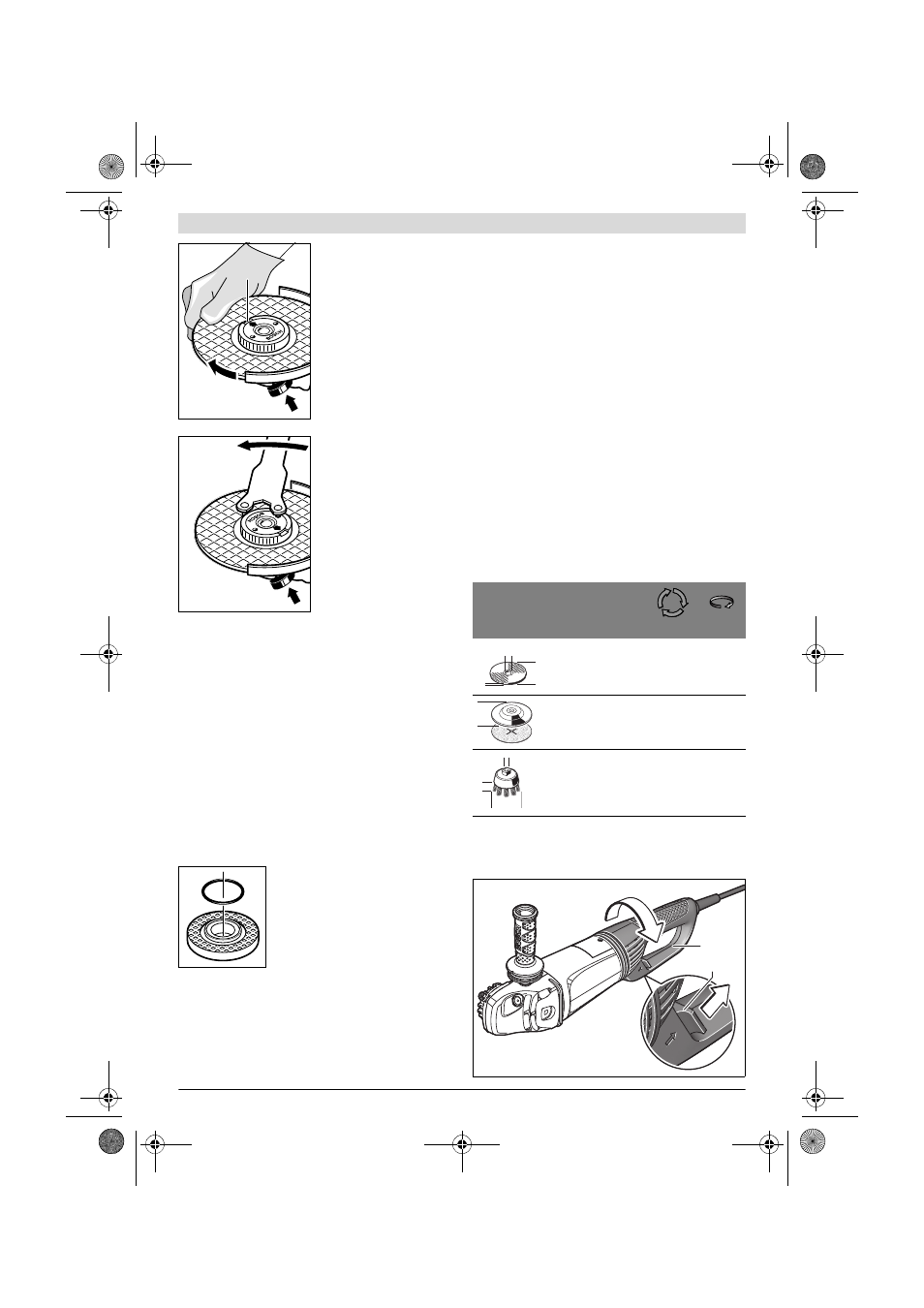

Stlačte aretační tlačítko vře-
tene 1, aby se brusné vřeteno
zajistilo. Pro pevné utažení
rychloupínací matice otočte
brusný kotouč silou ve směru
hodinových ručiček.
Řádně upevněnou, nepoško-
zenou rychloupínací matici
můžete uvolnit rukou otáče-
ním rýhovaného kroužku pro-
ti směru hodinových ručiček.
Pevně usazenou rychloupí-
nací matici nikdy neuvol-
ňujte pomocí kleští, nýbrž
použijte klíč se dvěma čepy.
Klíč se dvěma čepy nasaďte
jak je zobrazeno na obrázku.
Brusný/dělící kotouč
Dbejte rozměrů brusných nástrojů. Průměr otvoru musí líco-
vat s upínací přírubou. Nepoužívejte žádné adaptéry nebo re-
dukce.
Při používání diamantových dělících kotoučů dbejte na to, aby
šipka směru otáčení na diamantovém dělícím kotouči a směr
otáčení elektronářadí (viz šipka směru otáčení na hlavě převo-
dovky) souhlasily.
Pořadí montáže je patrné na straně grafiky.
K upevnění brusného/dělícího kotouče našroubujte upínací
matici 12 a upněte ji pomocí klíče se dvěma čepy, viz odsta-
vec „Rychloupínací matice“.
Po montáži brusného nástroje před zapnutím zkontro-
lujte, zda je brusný nástroj správně namontován a mů-
že se volně otáčet. Zajistěte, aby se brusný nástroj ne-
dotýkal ochranného krytu nebo dalších dílů.
V upínací přírubě 10 je kolem středicí-
ho osazení vložen díl z umělé hmoty (o-
kroužek). Pokud o-kroužek chybí ne-
bo je poškozen, musí být před dalším
používáním upínací příruba 10 bezpod-
mínečně vyměněna.
Lamelový brusný kotouč
Pro práce s lamelovým brusným kotoučem namontujte
vždy ochranu ruky 17.
Pryžový brusný talíř
Pro práce s pryžovým brusným talířem 18 namontujte
vždy ochranu ruky 17.
Pořadí montáže je patrné na straně grafiky.
Upozornění: Při povolování kruhové matice 20 se musí počí-
tat s větším vynaložením síly.
Hrncový kartáč/kotoučový kartáč
Pro práce s hrncovým kartáčem nebo kotoučovým kar-
táčem namontujte vždy ochranu ruky 17.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat našroubo-
vat tak daleko na brusné vřeteno, aby pevně přiléhal na příru-
bě brusného vřetene na konec závitu. Hrncový kartáč/kotou-
čový kartáč pevně utáhněte stranovým klíčem.
Upozornění: Při povolování brusného nástroje se musí počí-
tat s větším vynaložením síly.
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k obsluze uvedené
brusné nástroje.
Dovolený počet otáček [min
-1
] resp. obvodová rychlost [m/s]
použitých brusných nástrojů musí minimálně odpovídat úda-
jům v následující tabulce.
Dbejte proto dovoleného počtu otáček resp. obvodové
rychlosti na etiketě brusného nástroje.
Otočení hlavní rukojeti
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
25
max.
[mm]
[mm]
D
b
d
[min
-1
]
[m/s]
180
230
8
8
22,2
22,2
8500
6500
80
80
180
230
–
–
8500
6500
80
80
100
30
M 14
8500
45
b
d
D
D
D
b
d
27
26
