70 | Nederlands
1 609 92A 0B2 | (1.8.13) Bosch Power Tools
Montage
Beschermingsvoorzieningen monteren
 Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
Opmerking: Na breuk van de slijpschijf tijdens het gebruik of
bij beschadiging van de opnamevoorzieningen van de be-
schermkap of van het elektrische gereedschap moet het ge-
reedschap zo spoedig mogelijk aan de klantenservice worden
gestuurd. Zie voor adressen het gedeelte „Klantenservice en
gebruiksadviezen”.
Beschermkap voor schuren
Open de spanhendel 8. Zet de beschermkap 6 met de codeer-
nok 7 in de codeergroef op de ashals tot de kraag van de be-
schermkap de flens van het elektrische gereedschap raakt en
draai de beschermkap 6 in de gewenste stand. Sluit de span-
hendel 8.
 Stel de beschermkap 6 zo in dat er geen vonken in de
richting van de bediener vliegen.
U kunt de spankracht van de sluiting van de beschermkap 6
veranderen door de instelschroef 9 los of vast te draaien. Let
erop dat de beschermkap 6 vast zit. Controleer dit regelma-
tig.
Opmerking: De codeernokken op de beschermkap 6 zorgen
ervoor dat er alleen een bij het elektrische gereedschap pas-
sende beschermkap gemonteerd kan worden.
Beschermkap voor doorslijpen
 Gebruik bij doorslijpwerkzaamheden met gebonden
slijpmiddelen altijd de beschermkap voor doorslijpen
15.
 Zorg bij doorslijpwerkzaamheden in steen voor een
voldoende stofafzuiging.
De afzuigkap voor doorslijpen 15 wordt net als de bescherm-
kap voor schuren 6 gemonteerd.
Afzuigkap voor doorslijpen met geleidingsslede
De afzuigkap voor doorslijpen met geleidingsslede 22 wordt
net als de beschermkap voor schuren 6 gemonteerd.
Extra handgreep
 Gebruik het elektrische gereedschap alleen met de ex-
tra handgreep 4.
Schroef de extra handgreep 4 afhankelijk van de werkwijze
rechts of links op het voorste deel van de machine vast.
Trillingsdemping
De geïntegreerde trillingsdemping beperkt optredende trillin-
gen.
 Gebruik het elektrische gereedschap niet verder als
het dempingselement beschadigd is.
Handbescherming
 Monteer voor werkzaamheden met de rubber steun-
schijf 18, komstaalborstel, vlakstaalborstel of lamel-
lenschijf altijd de handbescherming 17.
Bevestig de handbescherming 17 met de extra handgreep 4.
Slijpgereedschappen monteren
 Trek altijd voor werkzaamheden aan het elektrische
gereedschap de stekker uit het stopcontact.
 Raak slijp- en doorslijpschijven niet aan voordat deze
zijn afgekoeld. De schijven worden tijdens de werkzaam-
heden zeer heet.
Opmerking: Geadviseerd wordt het gebruik van de snelspan-
moer 13. Bij gebruik van de spanmoer 12 moet u rekening
houden met meer krachtsinspanning bij het losdraaien van de
spanmoer.
Reinig de uitgaande as 5 en alle te monteren delen.
Druk voor het vastspannen en losdraaien van de slijpgereed-
schappen op de blokkeerknop 1 om de uitgaande as vast te
zetten.
 Bedien de blokkeerknop alleen als de uitgaande as stil-
staat. Anders kan het elektrische gereedschap bescha-
digd raken.
Snelspanmoer
Met de snelspanmoer 13 kunnen de slijpgereedschappen
zonder hulpgereedschap worden gemonteerd.
 Gebruik alleen een onbeschadigde snelspanmoer 13
die helemaal in orde is.
Let er bij het vastschroeven op dat de zijde met het op-
schrift van de snelspanmoer 13 niet naar de slijpschijf
wijst. De pijl moet naar de indexmarkering 25 wijzen.

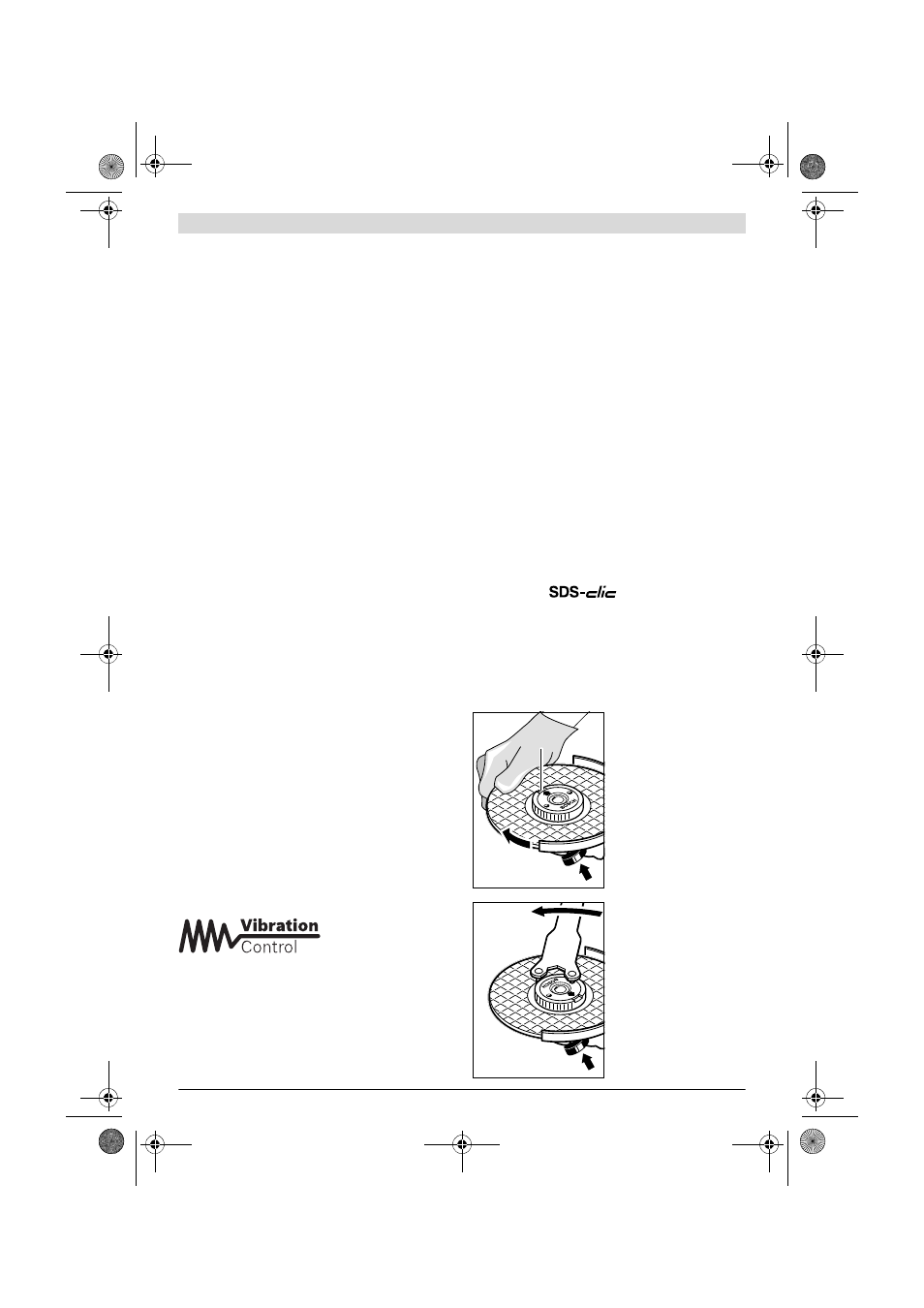

Druk op de asblokkeerknop 1
om de uitgaande as vast te
zetten. Om de snelspanmoer
vast te draaien, draait u de
slijpschijf krachtig met de wij-
zers van de klok mee.
Een op de juiste manier be-
vestigde en onbeschadigde
snelspanmoer kunt u los-
draaien door de kartelring te-
gen de wijzers van de klok in
met de hand los te draaien.
Draai een vastzittende snel-
spanmoer nooit met een
tang los, maar gebruik de
pensleutel. Plaats de pen-
sleutel zoals op de afbeelding
getoond.
25
