ASRock A75 Pro4/MVP Motherboard

Deutsch

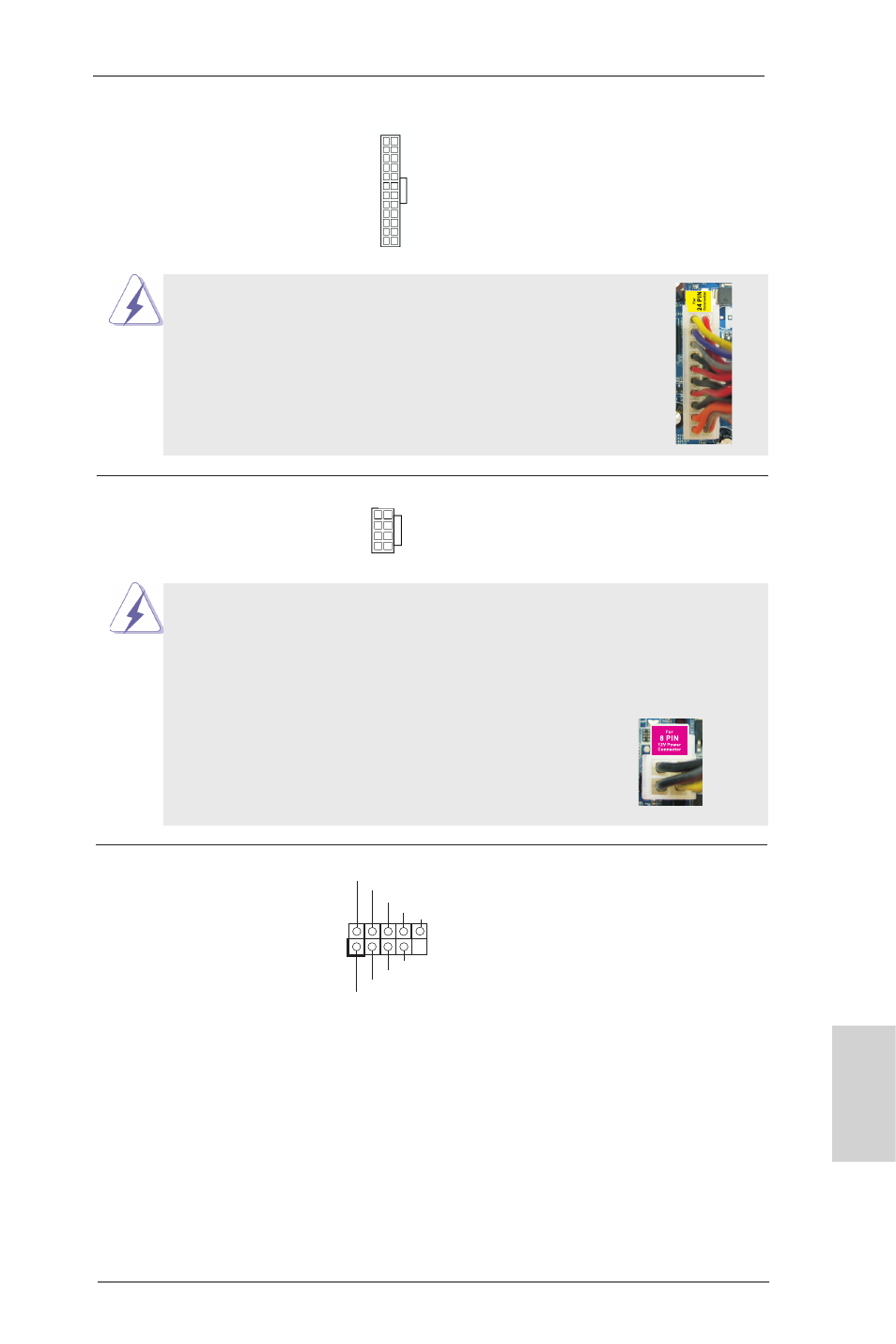

ATX-Netz-Header

Verbinden Sie die ATX-

(24-pin ATXPWR1)

Stromversorgung mit diesem

(siehe S.2 - No. 9)

Header.

Installation eines 20-pol. ATX-Netzteils

Obwohl dieses Motherboard einen 24-pol. ATX-

Stromanschluss bietet, kann es auch mit einem

modifizierten traditionellen 20-pol. ATX-Netzteil

verwendet werden. Um ein 20-pol. ATX-Netzteil zu

verwenden, stecken Sie den Stecker mit Pin 1 und

Pin 13 ein.

12

1

24

13

12

1

24

13

Installation der 4-Pin ATX 12V Energieversorgung

Obwohl diese Hauptplatine 8-Pin ATX 12V Stromanschluss zur

Verfügung stellt, kann sie noch arbeiten, wenn Sie einen

traditionellen 4-Pin ATX 12V Energieversorgung adoptieren. Um die

4-Pin ATX Energieversorgung zu verwenden, stecken Sie bitte Ihre

Energieversorgung zusammen mit dem Pin 1 und Pin 5 ein.

ATX 12V Anschluss

Bitte schließen Sie an diesen

(8-pin ATX12V1)

Anschluss die ATX 12V

(siehe S.2 - No. 2)

Stromversorgung an.

4 8

1 5

4 8

1 5

IEEE-1394 Header

Außer einem vorgegebenem

(9-pin FRONT_1394)

IEEE-1394 Port auf dem Ein-/

(siehe S.2 - No. 32)

Ausgabe Paneel, gibt es einen

IEEE-1394 Header

(FRONT_1394) auf dieser

Hauptplatine. Dieser IEEE-1394

Header kann einen IEEE-1394

Port unterstützen.

+12V

GND

+12V

1

RXTPBM_0

GND

RXTPAM_0

RXTPBP_0

GND

RXTPAP_0
