ASRock A75 Pro4/MVP Motherboard
Türkçe

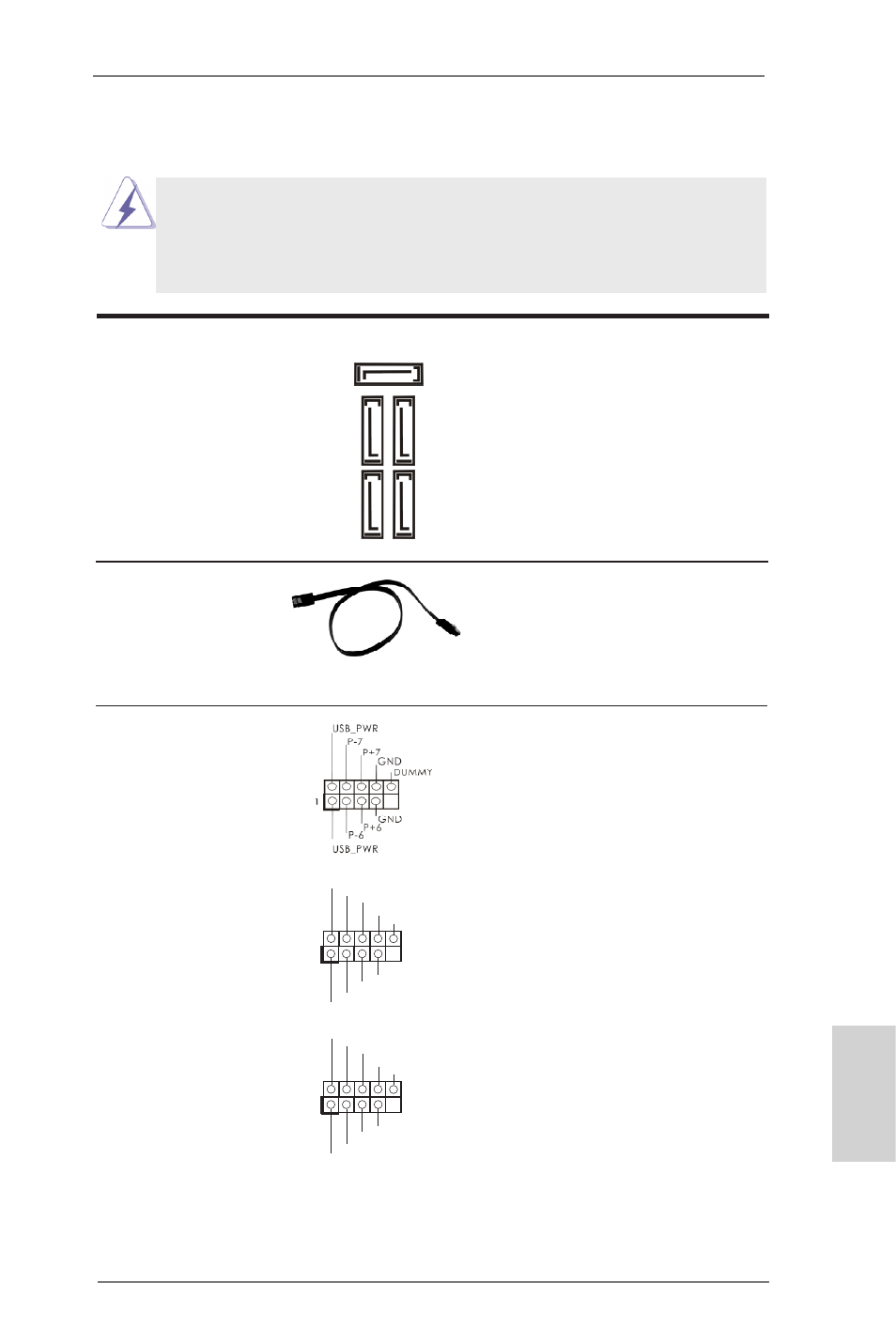

USB 2.0 Fişleri G/Ç panelindeki varsayılan iki
(9-pinli USB6_7)
USB 2.0 portundan başka, bu
(bkz. s.2 No. 28) anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB8_9)
(bkz. s.2 No. 27)
(9-pinli USB10_11)
(bkz. s.2 No. 25)
Seri ATA3 Konektörler Bu beş Seri ATA3 (SATA3)
(SATA3_1: bkz. s.2, No. 15) konektör, dahili depolama
(SATA3_2: bkz. s.2, No. 16) cihazları için SATA veri
(SATA3_3: bkz. s.2, No. 14) kablolarını destekler. Geçerli
(SATA3_4: bkz. s.2, No. 13)
SATA3 arayüzü 6,0 Gb/sn veri
(SATA3_5: bkz. s.2, No. 12) aktarım hızına izin verir.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA3 sabit diskine veya
(İsteğe bağlı) anakarttaki SATA3 konektörüne
bağlanabilir.
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
SATA3_5
1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve
konektörlerin üzerine jumper kapakları YERLEŞTİRMEYİN.
Fişlerin ve konektörlerin üzerine jumper kapakları yerleştirmek
anakartın kalıcı olarak zarar görmesine neden olabilir!
