ASRock A75 Pro4/MVP Motherboard
Türkçe

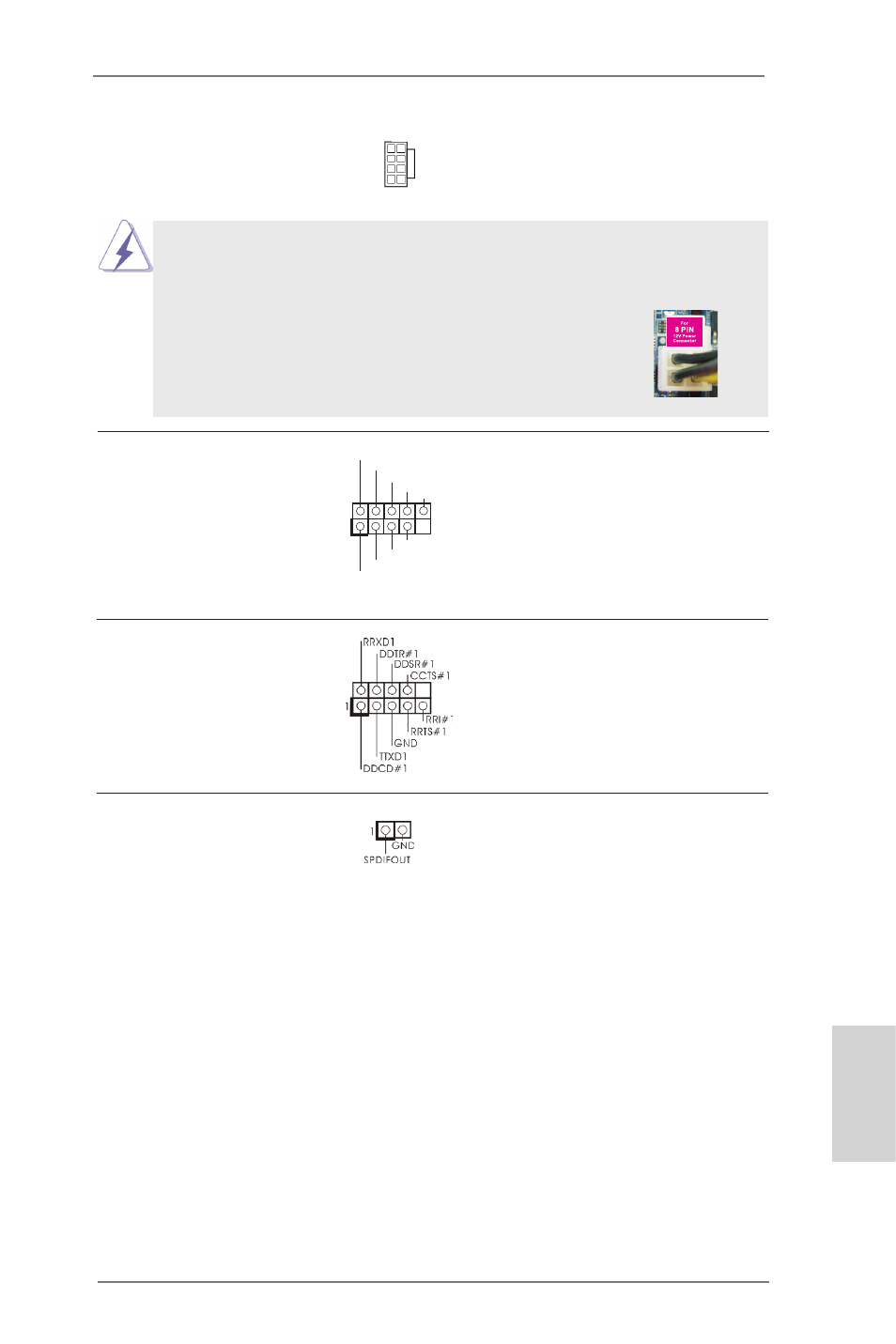

ATX 12V Güç Konektörü Lütfen bir ATX 12V güç
(8-pinli ATX12V1) kaynağını bu konektöre
(bkz. s.2 No. 2) bağlayın.
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
4-Pinli ATX 12V Güç Kaynağını Takma
Seri port Fişi Bu COM1 fişi bir seri port
(9-pinli COM1) modülünü destekler.
(bkz. s.2 No. 30)
IEEE 1394 Fişi Bu anakartta G/Ç panelindeki
(9-pinli FRONT_1394) bir varsayılan IEEE 1394 portu
(bkz. s.2 No. 32) nun yanı sıra, bir IEEE 1394 fiş
(FRONT_1394) de bulunur. Bu
IEEE 1394 fişi bir IEEE 1394
portunu destekler.
4 8
1 5
4 8
1 5
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
HDMI_SPDIF Fişi HDMI_SPDIF fişi, SPDIF ses
(2-pinli HDMI_SPDIF1)
çıkışını HDMI VGA kartına
(bkz. s.2 No. 31) sağlar, sistemin HDMI Dijital
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
fişe bağlayın.
