189
ASRock A75 Pro4/MVP Motherboard

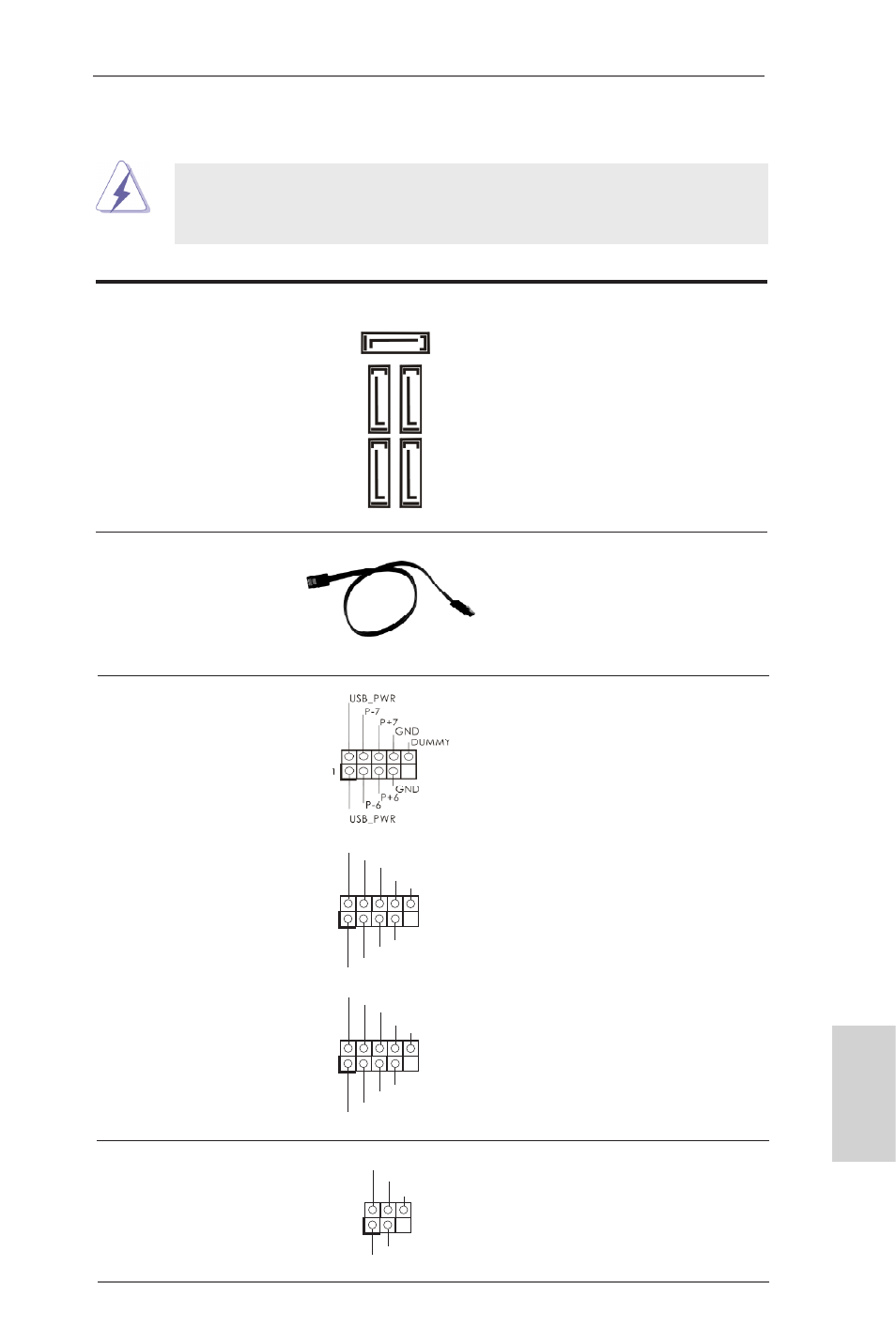

Serial ATA (SATA) SATA 數據線的任意一端均可
數據線 連接 SATA3 硬碟或者主機板上的
( 選配 ) SATA3 接口。
Serial ATA3 接口 這裡有五組 Serial ATA3
(SATA3_1: 見第 2 頁第 15 項 ) (SATA3) 接口支援 SATA 數據
(SATA3_2: 見第 2 頁第 16 項 ) 線作為內部儲存設置。
(SATA3_3: 見第 2 頁第 14 項 ) 目前 SATA3 界面理論上
(SATA3_4: 見第 2 頁第 13 項 ) 可提供高達 6.0Gb/s 的數據
(SATA3_5: 見第 2 頁第 12 項 ) 傳輸速率。
1.4 接頭
此類接頭是不用跳線帽連接的，請不要用跳線帽短接這些接頭。
跳線帽不正確的放置將會導致主機板的永久性損壞 !
接頭 圖示 說明
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
SATA3_5
繁體中文
USB 2.0 擴充接頭 除了位於 I/O 面板的兩個
(9 針 USB6_7) USB 2.0 接口之外，這款
( 見第 2 頁第 28 項 ) 主機板有三組 USB 2.0 接
針。每組 USB 2.0 接針可以
支援兩個 USB 2.0 接口。
(9 針 USB8_9)
( 見第 2 頁第 27 項 )
(9 針 USB10_11)
( 見第 2 頁第 25 項 )
紅外線模組接頭 這個接頭支援一個選配的模
(5 針 IR1) 組 , 可用來無線傳輸和接收紅
( 見第 2 頁第 23 項 ) 外線。
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
1
IRTX
+5VSB
DUMMY
IRRX
GND
