ASRock A75 Pro4/MVP Motherboard
Колодка USB 2.0 Помимо два стандартных
(9-контактный USB6_7) портов USB 2.0 на панели ввода-
(см. стр. 2, п. 28) вывода, на данной материнской
плате предусмотрено три разъема
USB 2.0. Каждый разъем USB 2.0
поддерживает два порта USB 2.0.
(9-контактный USB8_9)
(см. стр. 2, п. 27)
(9-контактный USB10_11)
(см. стр. 2, п. 25)

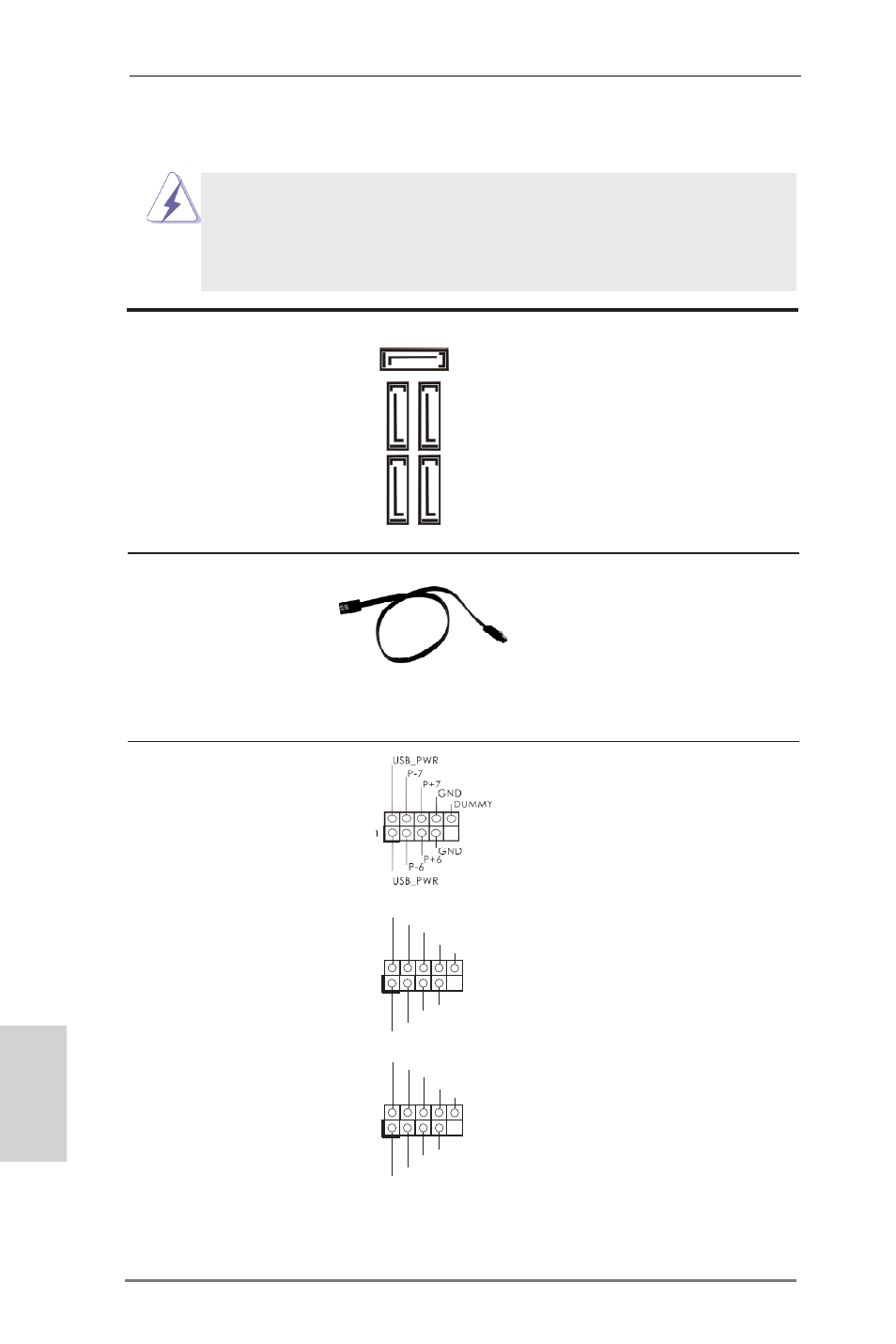

Разъемы Serial ATA3 Пять соединителя Serial ATA3
(SATA3_1, см. стр. 2, п. 15) предназначаются для
(SATA3_2, см. стр. 2, п. 16) подключения внутренних
(SATA3_3, см. стр. 2, п. 14) устройств хранения с
(SATA3_4, см. стр. 2, п. 13) использованием нтерфейсных
(SATA3_5, см. стр. 2, п. 12) кабелей SATA3. В настоящее
время интерфейс SATA
допускает скорость передачи
данных до \ 6,0 Гбит/с.
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA3 не является
(дополнительно) направленным. Любой из его
соединителей может быть
подключен либо к жесткому
диску интерфейса SATA3 либо к
материнской плате.
Ру
сский
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
SATA3_5
1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
