ASRock A75 Pro4/MVP Motherboard
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの
端をマザーボードの SATA3 ハードディ
スク、または SATA3 コネクタに接続で
きます。
USB 2.0 ヘッダ I/O パネルには、デフォルトの 2
(9 ピン USB6_7) つの USB 2.0 ポート以外に、この
ページ２, アイテム 28 を参照 マザーボードに 3 つの USB 2.0
ヘッダが搭載されています。それ
ぞれの USB 2.0 ヘッダは 2 つの
USB 2.0 ポートをサポートできま
す。
(9 ピン USB8_9)
ページ２, アイテム 27 を参照
(9 ピン USB10_11)
ページ２, アイテム 25 を参照
日本語
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11

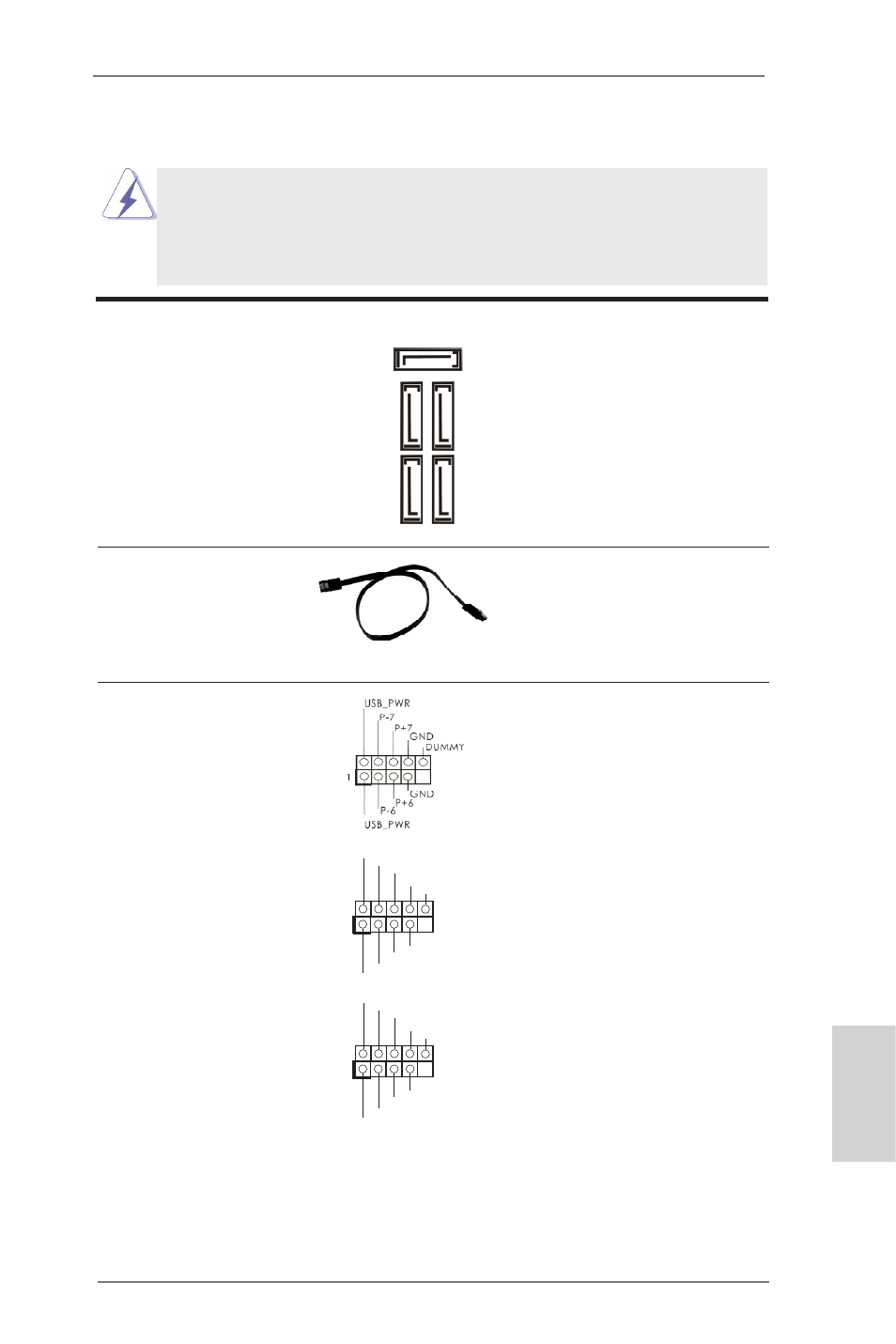

1.4 オンボードのヘッダとコネクタ類
シリアル ATA3 コネクタ これら 5 本のシリアル ATA3
SATA3_1: ページ 2, アイテム 15 を参照 (SATA3）コネクタは内蔵スト
SATA3_2: ページ 2, アイテム 16 を参照 レーデバイスに使用する SATA
SATA3_3: ページ 2, アイテム 14 を参照 データケーブルに対応していま
SATA3_4: ページ 2, アイテム 13 を参照 す。現在の SATA3 インタフェー
SATA3_5: ページ 2, アイテム 12 を参照 スの最大データ転送速度は
6.0 Gb/s です。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
SATA3_5
