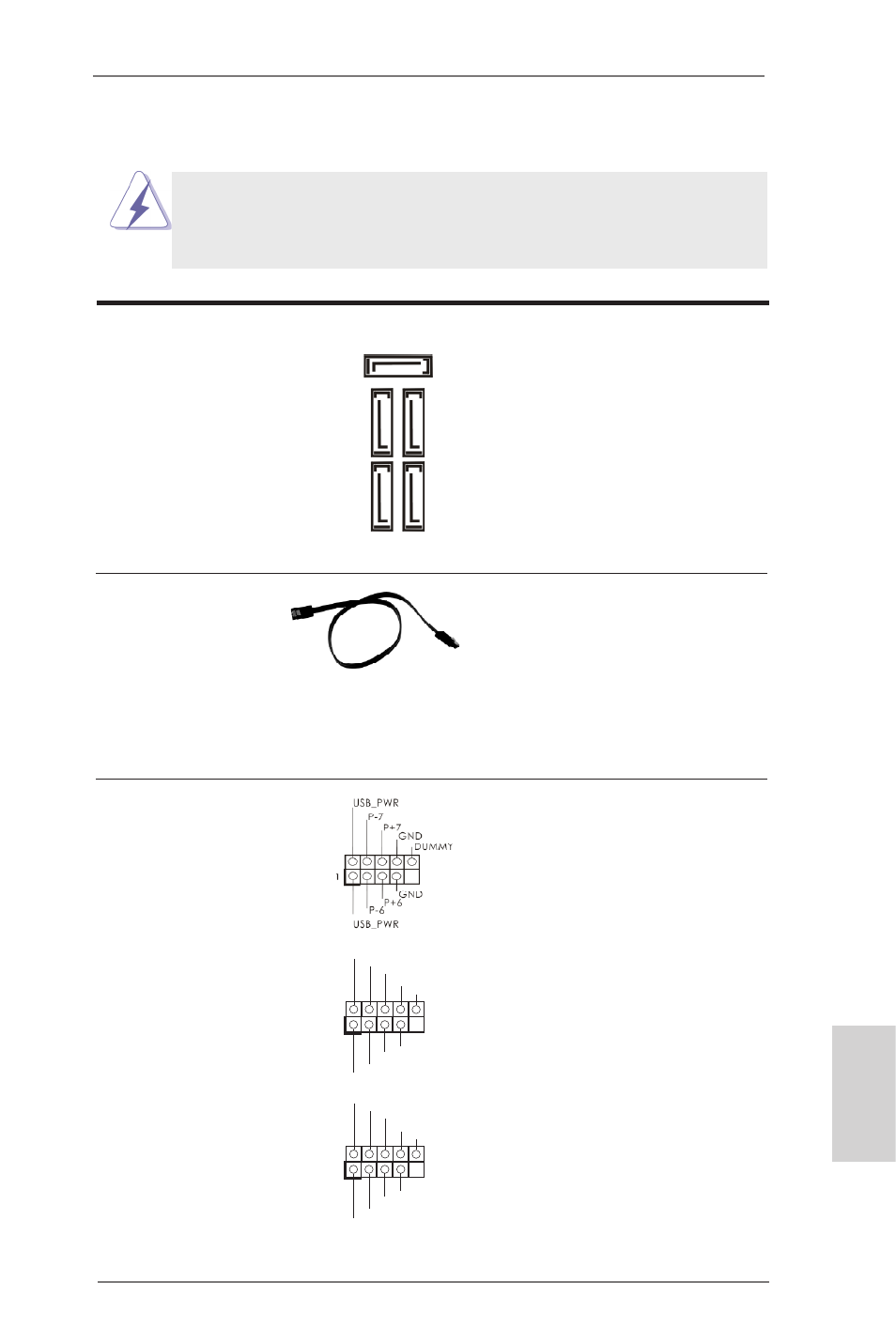

ASRock A75 Pro4__MVP - Manual (Page 49)

49
ASRock A75 Pro4/MVP Motherboard
Deutsch
USB 2.0-Header Zusätzlich zu den zwei
(9-pol. USB6_7) üblichen USB 2.0-Ports an den
(siehe S.2 - No. 28) I/O-Anschlüssen befinden sich
drei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
(9-pol. USB8_9) Anschlussleiste werden zwei
(siehe S.2 - No. 27) USB 2.0-Ports unterstützt.
(9-pol. USB10_11)
(siehe S.2 - No. 25)
Seriell-ATA3-Anschlüsse Diese fünf Serial ATA3-
(SATA3_1: siehe S.2 - No. 15) (SATA3-)Verbínder
(SATA3_2: siehe S.2 - No. 16) unterstützten SATA-Datenkabel
(SATA3_3: siehe S.2 - No. 14) für interne
(SATA3_4: siehe S.2 - No. 13) Massenspeichergeräte. Die
(SATA3_5: siehe S.2 - No. 12) aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
Serial ATA- (SATA-) SJedes Ende des SATA
Datenkabel Datenkabels kann an die
(Option) SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
SA
TA3_1 SA
TA3_3
SA
TA3_2 SA
TA3_4
SATA3_5
1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss Beschreibung
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
