192
ASRock A75 Pro4/MVP Motherboard

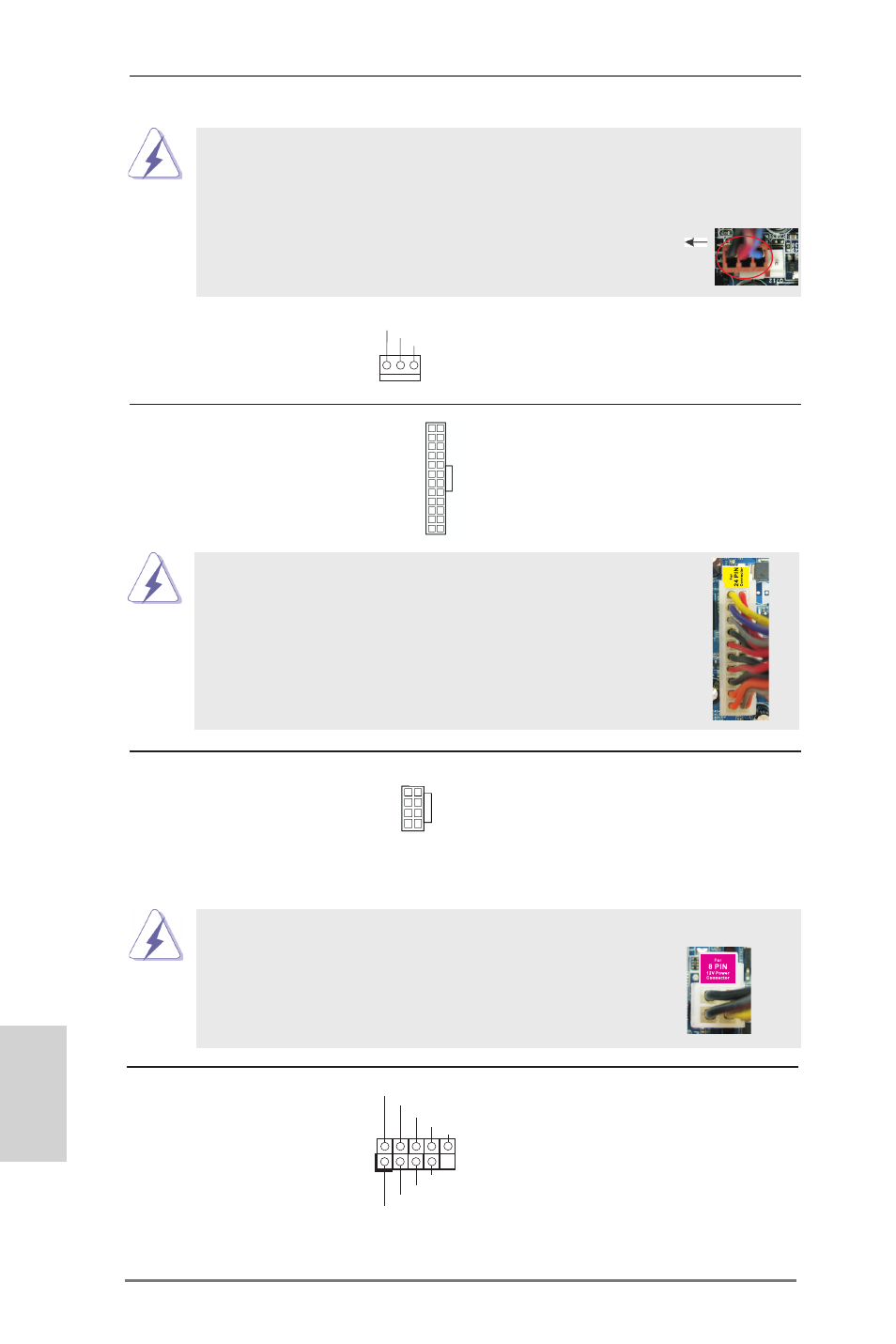

雖然此主板支持 4-Pin CPU 風扇 (Quiet Fan, 靜音風扇 ), 但是沒有調速功能的
3-Pin CPU 風扇仍然可以在此主板上正常運行。如果您打算將 3-Pin CPU 風扇
連接到此主板的 CPU 風扇接口 , 請將它連接到 Pin 1-3。
3-Pin 風扇的安裝
Pin 1-3 連接
ATX 電源接頭
請將 ATX 電源供應器連接到這
(24 針 ATXPWR1)
個接頭。
( 見第 2 頁第 9 項 )
雖然此主機板提供 24-pin ATX 電源接口 , 但是您仍然可以使
用傳統的 20-pin ATX 電源。為了使用 20-pin ATX 電源 , 請順
著 Pin 1 和 Pin 13 插上電源接頭。
20-Pin ATX 電源安裝說明
雖然此主機板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的
4-pin ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請
順著 Pin 1 和 Pin 5 插上電源接頭。
4-Pin ATX 12V 電源安裝說明
ATX 12V 電源接口
請注意，必需將帶有 ATX 12V
(8 針 ATX12V1)
插頭的電源供應器連接到這個
( 見第 2 頁第 2 項 )
插座，這樣就可以提供充足的
電力。如果不這樣做，就會導
致供電故障。
12
1
24
13
12
1
24
13
(3 針 CPU_FAN2)
( 見第 2 頁第 6 項 )
GND
+12V
CPU_FAN_SPEED
4 8
1 5
4 8
1 5
繁體中文
IEEE 1394 接口
除了位於 I/O 面板的一個默
(9 針 FRONT_1394)
認 IEEE 1394 接口之外，這
( 見第 2 頁第 32 項 )
款主機板有一組 IEEE 1394
接針。這組 IEEE 1394 接針
可支援一個 IEEE 1394 接口。
+12V
GND
+12V
1
RXTPBM_0
GND
RXTPAM_0
RXTPBP_0
GND
RXTPAP_0
