86
ASRock Q77M vPro Motherboard
Italiano

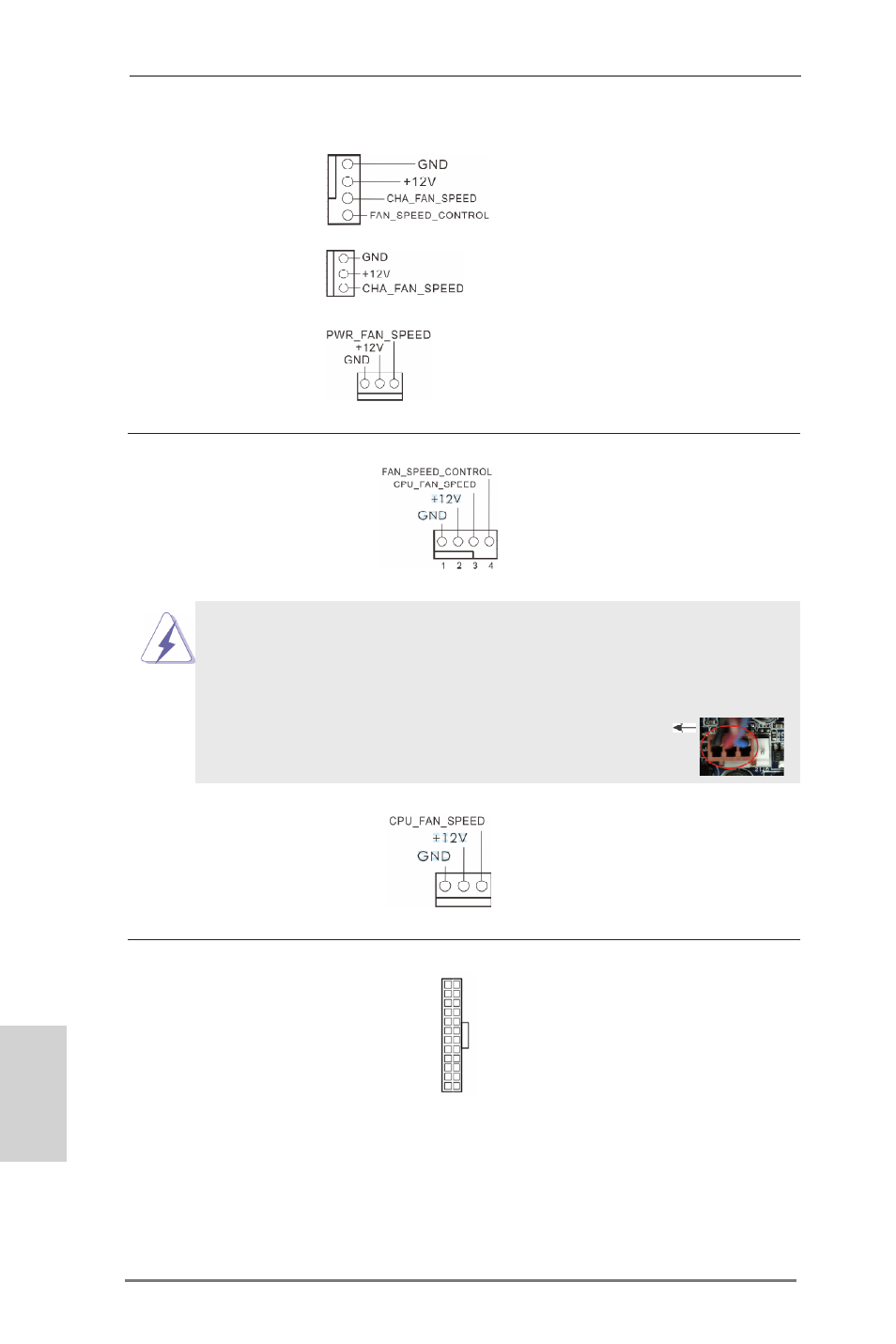

Connettore ventolina CPU Collegare il cavo della ventolina
(4-pin CPU_FAN1) CPU a questo connettore e far
(vedi p.2 Nr. 4) combaciare il filo nero al pin
terra.
Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai
(4-pin CHA_FAN1) corrispondenti connettori
(vedi p.2 Nr. 13) facendo combaciare il cavo
nero col pin di terra. CHA_FAN1
e CHA_FAN2 supporta Fan
(3-pin CHA_FAN2) Control.
(vedi p.2 Nr. 11)
(3-pin PWR_FAN1)
(vedi p.2 Nr. 1)
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4
piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare
anche senza la funzione di controllo della velocità della ventola. Se si intende
collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa
scheda madre, collegarla ai piedini 1-3.
(3-pin CPU_FAN2)
(vedi p.2 Nr. 5)
Connettore alimentazione ATX Collegare la sorgente
(24-pin ATXPWR1) d’alimentazione ATX a questo
(vedi p.2 Nr. 8) connettore.
12
1
24
13
