116
ASRock Q77M vPro Motherboard
Ру
сский

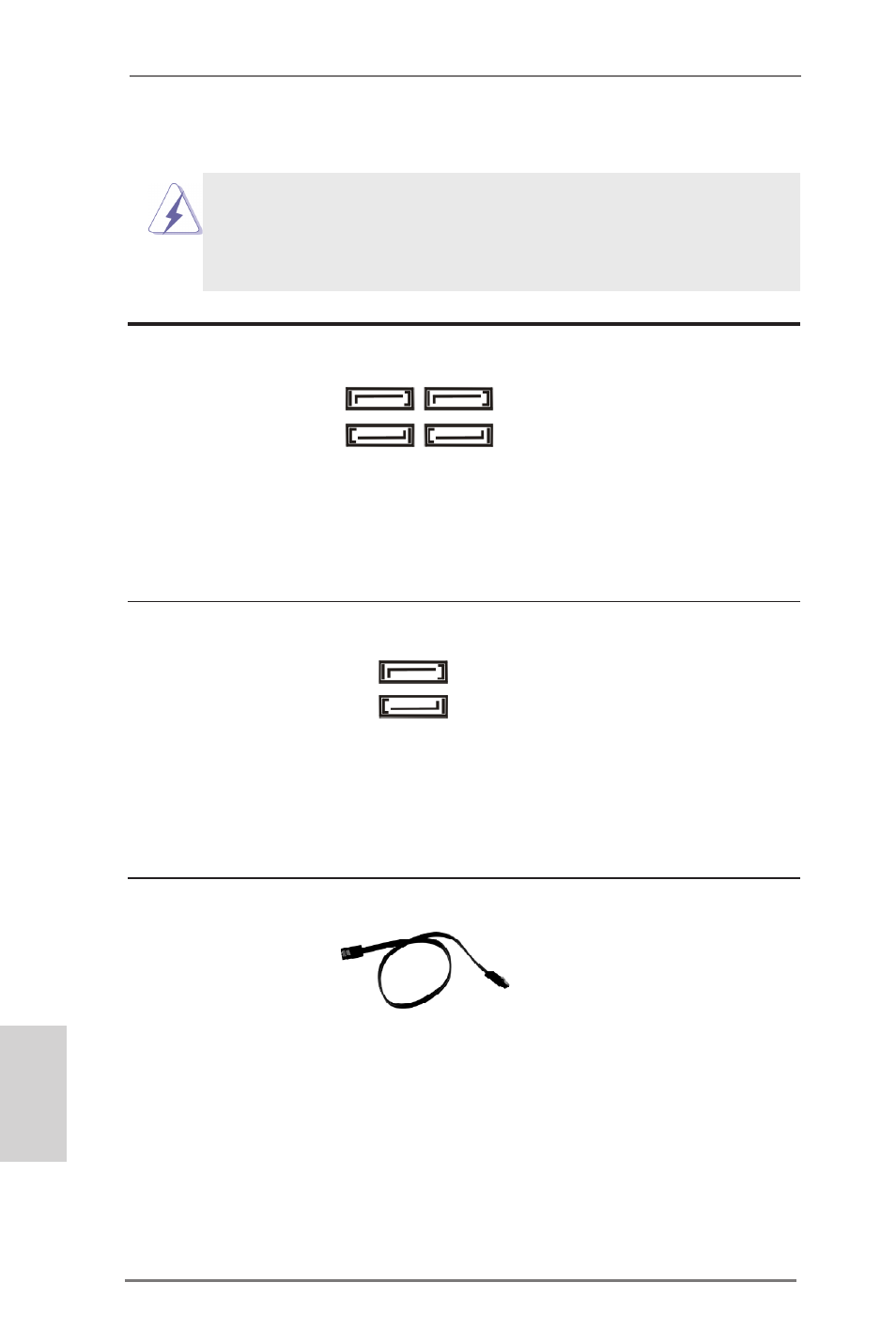

1.4 Колодки и разъемы на плате
Имеющиеся на плате колодки и разъемы НЕ ЯВЛЯЮТСЯ
контактами для перемычек. НЕ УСТАНАВЛИВАЙТЕ перемычки
на эти колодки и разъемы – это приведет к необратимому
повреждению материнской платы!
Информационный Информационный кабель
кабель Serial ATA (SATA) интерфейса SATA / SATA2 / SATA3
(дополнительно) не является направленным.
Любой из его соединителей может
быть подключен либо к жесткому
диску интерфейса SATA2 / SATA3
либо к материнской плате.
Разъемы Serial ATA2 четыре соединителя Serial ATA2
(SATA2_2, см. стр. 2, п. 16) предназначаются для
(SATA2_3, см. стр. 2, п. 19) подключения внутренних
(SATA2_4, см. стр. 2, п. 15) устройств хранения с
(SATA2_5, см. стр. 2, п. 20) использованием интерфейсных
кабелей SATA2. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 3,0
Гбит/с.
Разъемы Serial ATA3 два соединителя Serial ATA3
(SATA3_0, см. стр. 2, п. 19) предназначаются для
(SATA3_1, см. стр. 2, п. 20) подключения внутренних
устройств хранения с
использованием нтерфейсных
кабелей SATA3. В настоящее
время интерфейс SATA допускает
скорость передачи данных до \ 6,0
Гбит/с.
SATA2_4 SATA2_2
SATA2_5 SATA2_3
SATA3_0
SATA3_1
