ASRock Q77M vPro - Manual (Page 133)

133
ASRock Q77M vPro Motherboard
Por
tuguês

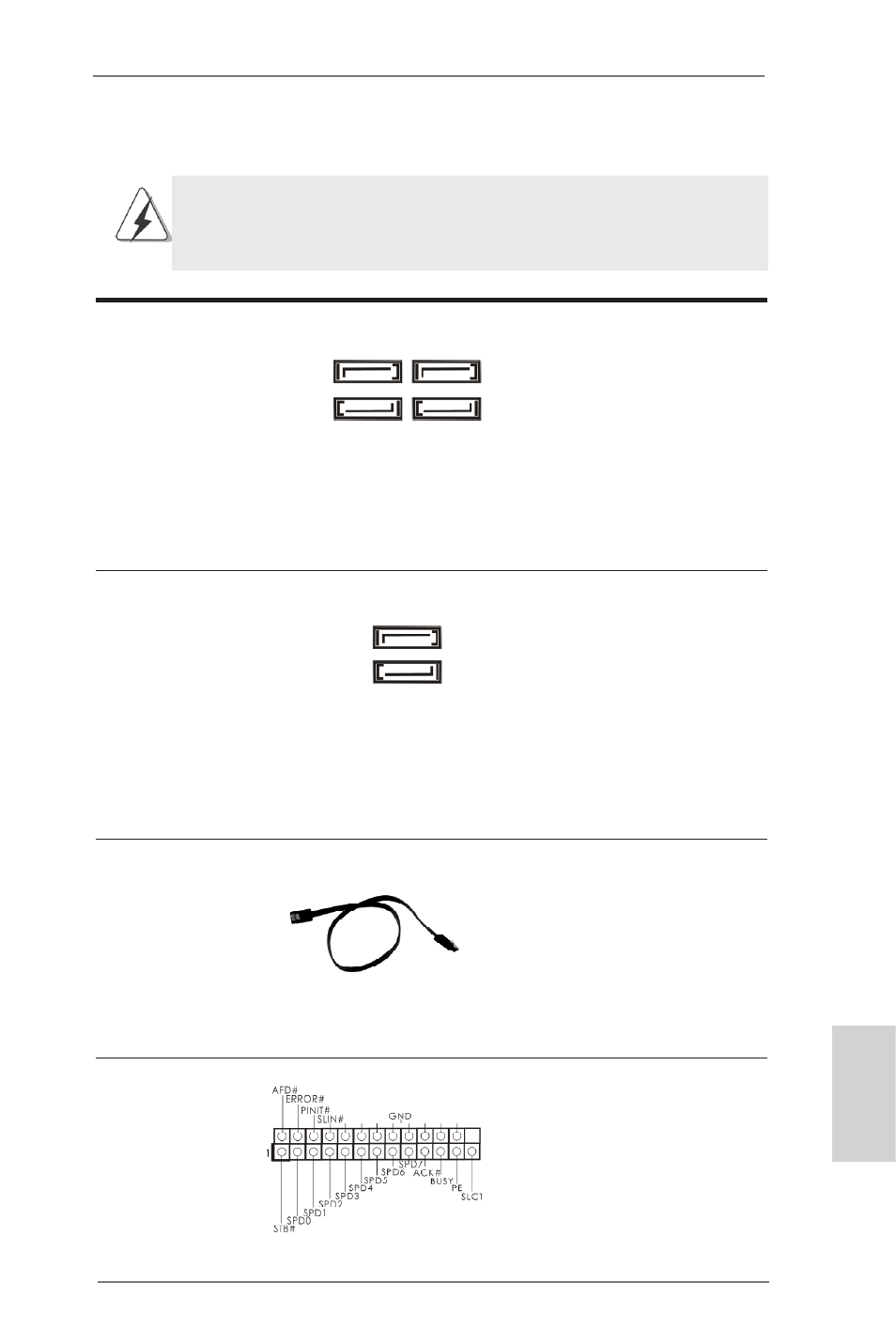

Conectores ATA2 Serial Estes quatro conectores Serial
(SATA2_2: veja a folha 2, No. 16) ATA (SATA2) suportam
(SATA2_3: veja a folha 2, No. 19)
unidades de disco rígido SATA
(SATA2_4: veja a folha 2, No. 15) ou SATA2 como dispositivos de
(SATA2_5: veja a folha 2, No. 20) armazenamento internos. A
atual interface SATA2 permite
uma taxa de transferência de
dados de até 3.0 Gb/s.
Conectores ATA3 Serial Estes dois conectores Serial
(SATA3_0: veja a folha 2, No. 17) ATA (SATA3) suportam
(SATA3_1: veja a folha 2, No. 18) unidades de disco rígido SATA
ou SATA3 como dispositivos de
armazenamento internos. A
atual interface SATA3 permite
uma taxa de transferência de
dados de até 6.0 Gb/s.
Cabo de dados Tanto a saída do cabo de Serial
ATA (SATA) dados SATA pode ser
(opcional) conectado ao disco rígido SATA
/ SATA2 / SATA3 quanto o
conector SATA2 / SATA3 na
placa mãe.
1.4 Conectores
Os conectores NÃO SÃO jumpers. NÃO coloque capas de jumper
sobre estes conectores. A colocação de pontos de jumper sobre os
conectores causará danos irreversíveis à placa-mãe.
Porta de impressão Esta é a interface do cabo que
(LPT1 de 25 pinos) liga à porta de impressão e
(veja a folha 2, No. 29) permite a fácil ligação de
impressoras.
SATA2_4 SATA2_2
SATA2_5 SATA2_3
SATA3_0
SATA3_1
