152
ASRock Q77M vPro Motherboard
Türkçe
Ön panel tasarımı kasaya göre değişiklik gösterebilir. Ön panel
modülünde temel olarak güç anahtarı, sıfırlama anahtarı, güç LED’i,
sabit disk çalışma LED’i, hoparlör vb. bulunur. Kasa ön panel
modülünüzü bu bağlantıya bağlarken, kablo atamalarının ve pin
atamalarının doğru biçimde eşleştirildiğinden emin olun.

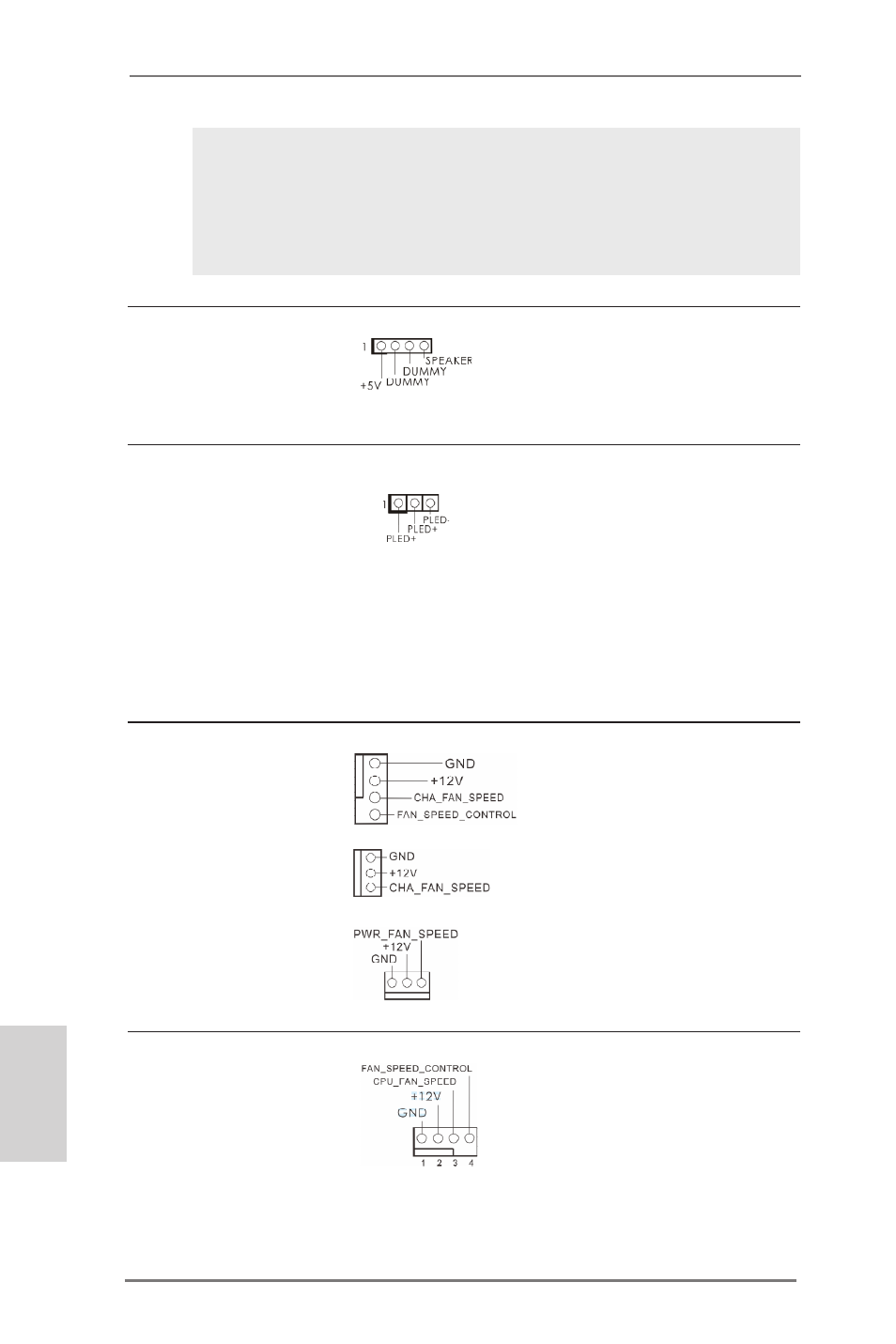

Kasa Hoparlörü Fişi Lütfen kasa hoparlörünü bu fişe
(4-pinli SPEAKER1) bağlayın.
(bkz. s.2 No. 14)
Kasa/güç Fan Konektörü Lütfen kasa fan kablolarını
(4-pinli CHA_FAN1) fanına bu konektöre bağlayın
(bkz. s.2 No. 13) ve siyah kabloyu toprak pinine
bağlayın. CHA_FAN1 ve
(3-pinli CHA_FAN2) CHA_FAN2 destekli Fan
(bkz. s.2 No. 11) Denetimi.
(3-pinli PWR_FAN1)
(bkz. s.2 No. 1)
CPU Fan Konektörü Lütfen fan kablolarını CPU
4-pinli CPU_FAN1) fanına bu konektöre bağlayın ve
(bkz. s.2 No. 4) siyah kabloyu toprak pinine
bağlayın.
Güç LED’i Fişi Sistem gücü durumunu
(3-pinli PLED1)
belirtmek için lütfen kasa güç
(bkz. s.2 No. 21) LED’ini bu fişe bağlayın. Sistem
çalışırken LED açıktır. LED S1/
S3 durumunda yanıp sönmeye
devam eder. LED S3/S4
durumunda veya S5 durumun
da (güç kapalı) kapalıdır.
