ASRock Q77M vPro - Manual (Page 65)

65
ASRock Q77M vPro Motherboard

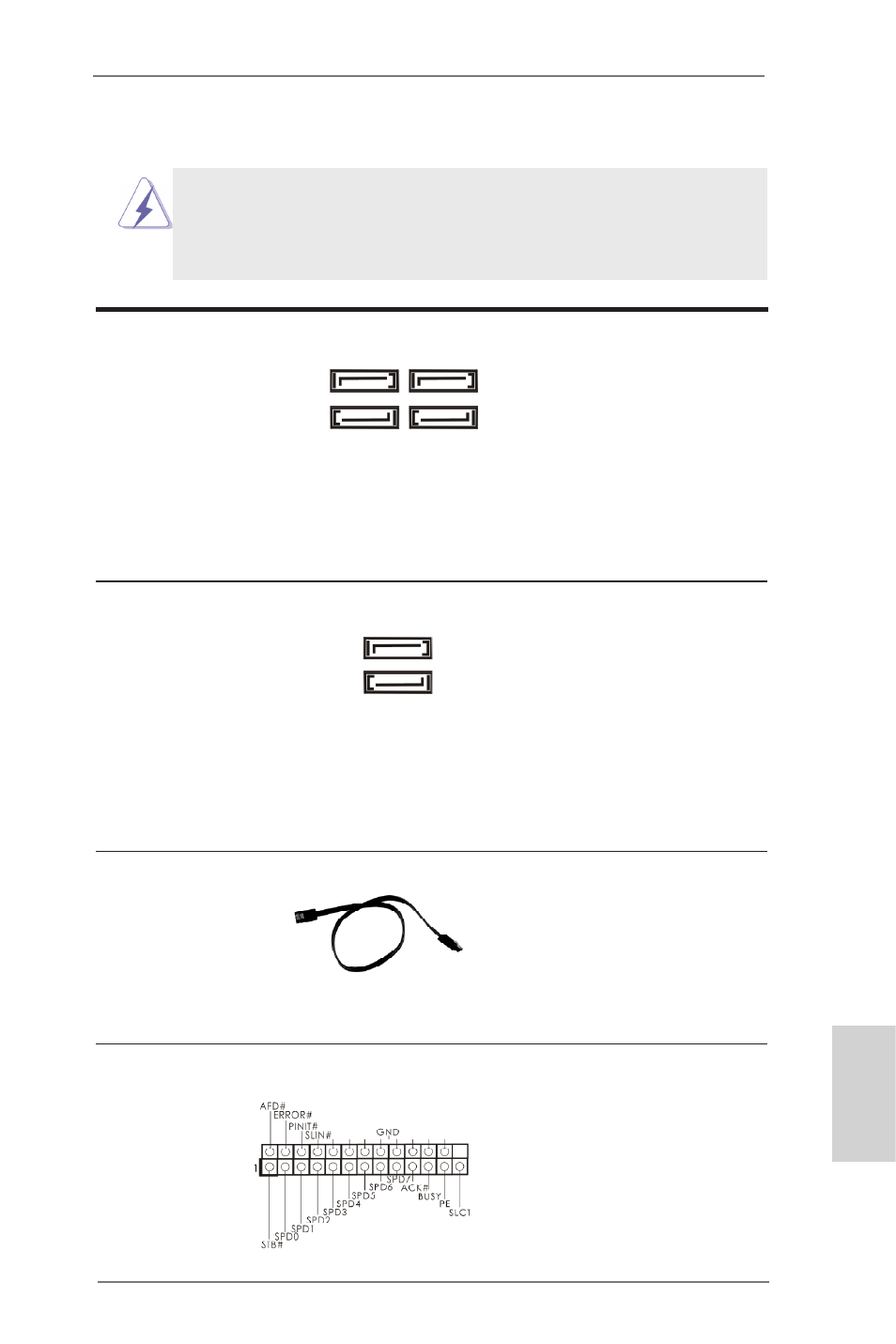

Embase de port d’impression AIl s’agit d’une interface pour le
(LPT1 25 broches) câble du port d’impression, qui
(voir p.2 No. 29) permet le raccordement
pratique de périphériques
d’impression.
Français
Connecteurs Série ATA2 Ces quatre connecteurs Série
(SATA2_2: voir p.2 No. 16) ATA2 (SATA2) prennent en
(SATA2_3: voir p.2 No. 19) charge les câbles SATA pour
(SATA2_4: voir p.2 No. 15) les périphériques de stockage
(SATA2_5: voir p.2 No. 20) internes. L’interface SATA2
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces deux connecteurs Série
(SATA3_0: voir p.2 No. 17) ATA3 (SATA3) prennent en
(SATA3_1: voir p.2 No. 18) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATA2 /
SATA3 ou au connecteur SATA2
/ SATA3 sur la carte mere.
SATA2_4 SATA2_2
SATA2_5 SATA2_3
SATA3_0
SATA3_1
