ASRock Q77M vPro Motherboard
Français

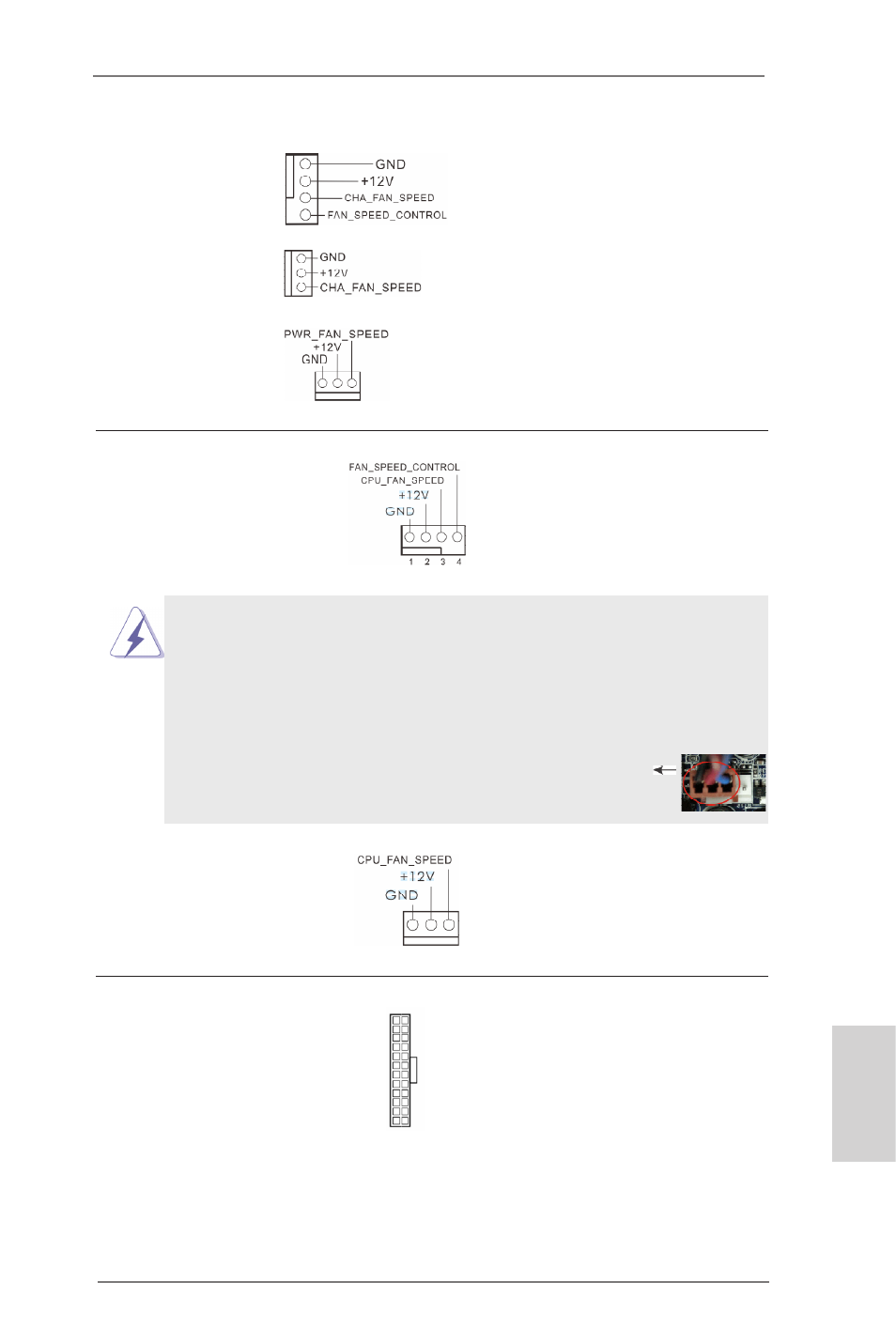

Connecteur pour châssis et ventilateur Branchez les câbles du
(CHA_FAN1 br. 4) ventilateur aux connecteurs
(voir p.2 No. 13) pour ventilateur et faites
correspondre le fil noir à la
broche de terre. CHA_FAN1 et
(CHA_FAN2 br. 3) CHA_FAN2 prennent en charge
(voir p.2 No. 11)
contrôle du ventilateur.
(PWR_FAN1 br. 3)
(voir p.2 No. 1)
Connecteur du ventilateur Veuillez connecter le câble de
de l’UC ventilateur d’UC sur ce
(CPU_FAN1 br. 4) connecteur et brancher le fil
(voir p.2 No. 4)
noir sur la broche de terre.
Bien que cette carte mère offre un support de (Ventilateur silencieux
ventilateur de CPU à 4 broches , le ventilateur de CPU à 3 broches peut
bien fonctionner même sans la fonction de commande de vitesse du
ventilateur. Si vous prévoyez de connecter le ventilateur de CPU à 3
broches au connecteur du ventilateur de CPU sur cette carte mère,
veuillez le connecter aux broches 1-3.
Installation de ventilateur à 3 broches
Broches 1-3 connectées
(CPU_FAN2 br. 3)
(voir p.2 No. 5)
En-tête d’alimentation ATX Veuillez connecter l’unité
(ATXPWR1 br. 24) d’alimentation ATX sur cet
(voir p.2 No. 8) entête.
12
1
24
13
