ASRock Q77M vPro Motherboard

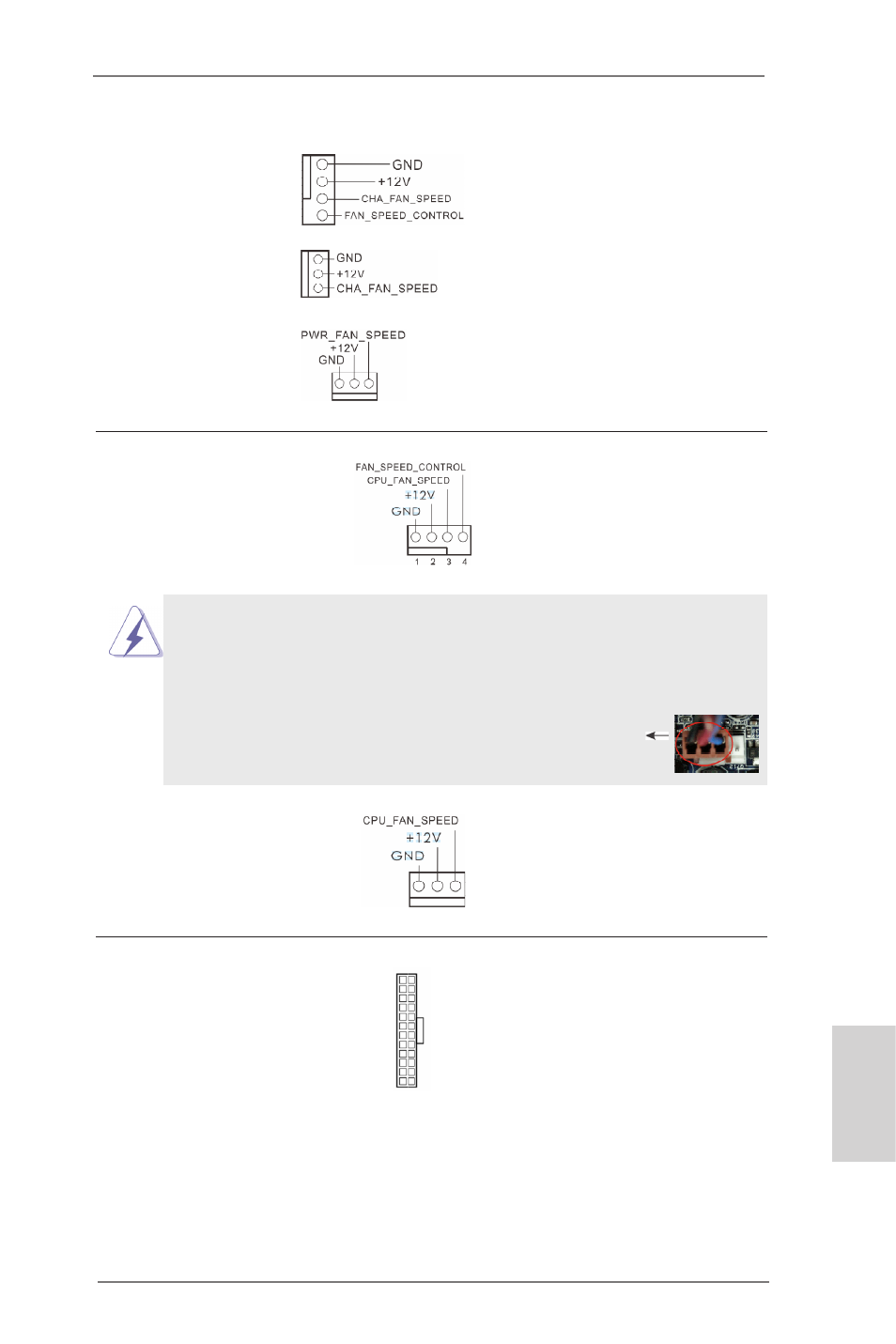

Conector do ventilador do chassis/energia Ligue o cabo do ventilador
(CHA_FAN1 de 4 pinos) neste conector, coincidindo o fio
(veja a folha 2, No. 13) preto com o pino de aterramen
to. CHA_FAN2 e CHA_FAN2
suportam a Controlo de
(CHA_FAN2 de 3 pinos) Ventoinha.
(veja a folha 2, No. 11)
(PWR_FAN1 de 3 pinos)
(veja a folha 2, No. 1)
Conector do ventilador da Ligue o cabo do ventilador da
CPU CPU, coincidindo o fio preto
(CPU_FAN1 de 4 pinos) com o pino de aterramento.
(veja a folha 2, No. 4)
Apesar de esta placa-mãe possuir 4 apoios para uma ventoinha de CPU
(Ventoinha silenciosa), uma ventoinha de 3 pinos para CPU poderá funcionar
mesmo sem a função de controlo de velocidade da ventoinha. Se pretender ligar
uma ventoinha de 3 pinos para CPU ao conector de ventoinha do CPU nesta
placa-mãe, por favor, ligue-a aos pinos 1-3.
Instalação de Ventoinha de 3 pinos
Pinos 1-3 ligados
Conector de força do ATX Ligue a fonte de alimentação
(ATXPWR1 de 24 pinos) ATX neste conector.
(veja a folha 2, No. 8)
12
1
24
13
Por
tuguês
(CPU_FAN2 de 3 pinos)
(veja a folha 2, No. 1)
