ASRock Q77M vPro Motherboard
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続しま
す。LED は、システムが動作しているときに点灯します。LED はシステムが
S1/S3 スリープ状態のときに点滅します。システムが S4 スリープ状態になる
か、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作をし
ているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブアクティビティ
LED、スピーカーなどから構成されています。シャーシの前面パネルモジュー
ルをこのヘッダに接続する際は、ワイヤとピンの割り当てが正しく対応してい
ることを確認してください。

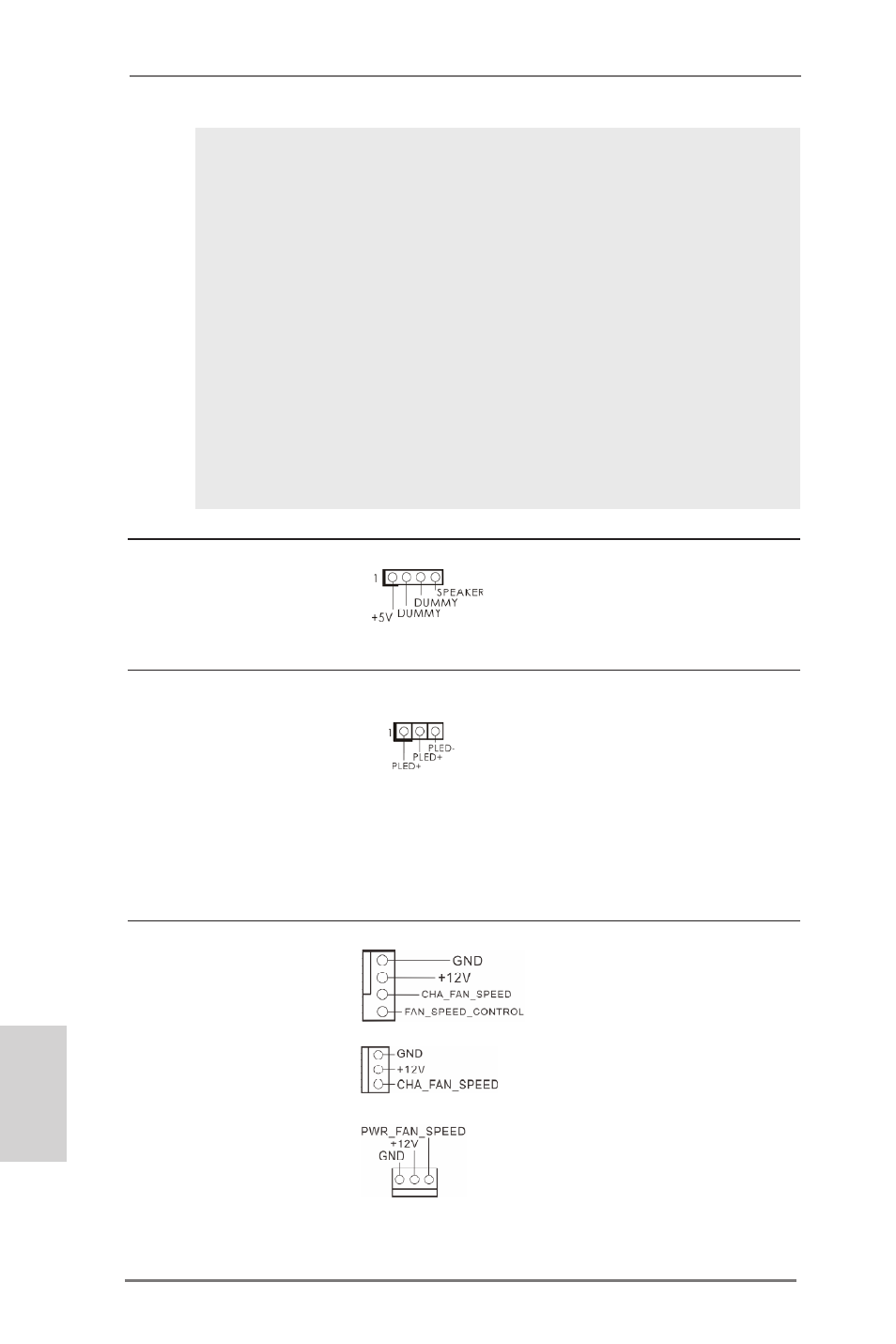

シャーシスピーカーヘッダ シャーシのスピーカーとこのヘッダを接
(4 ピン SPEAKER1) 続してください。
ページ２, アイテム 14 を参照
シャーシおよび電源ファンコネクタ ファンケーブルをファンコネクタに接続
(4 ピン CHA_FAN1) し、黒いワイヤをアースピンに合わせて
ページ２, アイテム 13 を参照 ください。CHA_FAN1 および CHA_FAN2
およびは、ファンコントロールをサポート
(3 ピン CHA_FAN2) します。
ページ２, アイテム 11 を参照
(3 ピン PWR_FAN1)
ページ２, アイテム 1 を参照
電源 LED ヘッダー シャーシ電源 LED をこのヘッダーに接
(3 ピン PLED1) 続し、システム電源ステータスを示す
ページ２, アイテム 21 を参照 ようにしてください。LED はシステムが
動作中の際にオンになります。S1 ス
テータスでは LED は点滅し続けます。
S3/S4 ステータス、または S5 ステー
タス ( 電源オフ ) の場合、LED は消灯
します。
