ASRock Fatal1ty X79 Professional - Manual (Page 80)

80
Fatal1ty X79 Professional Series Motherboard
Français

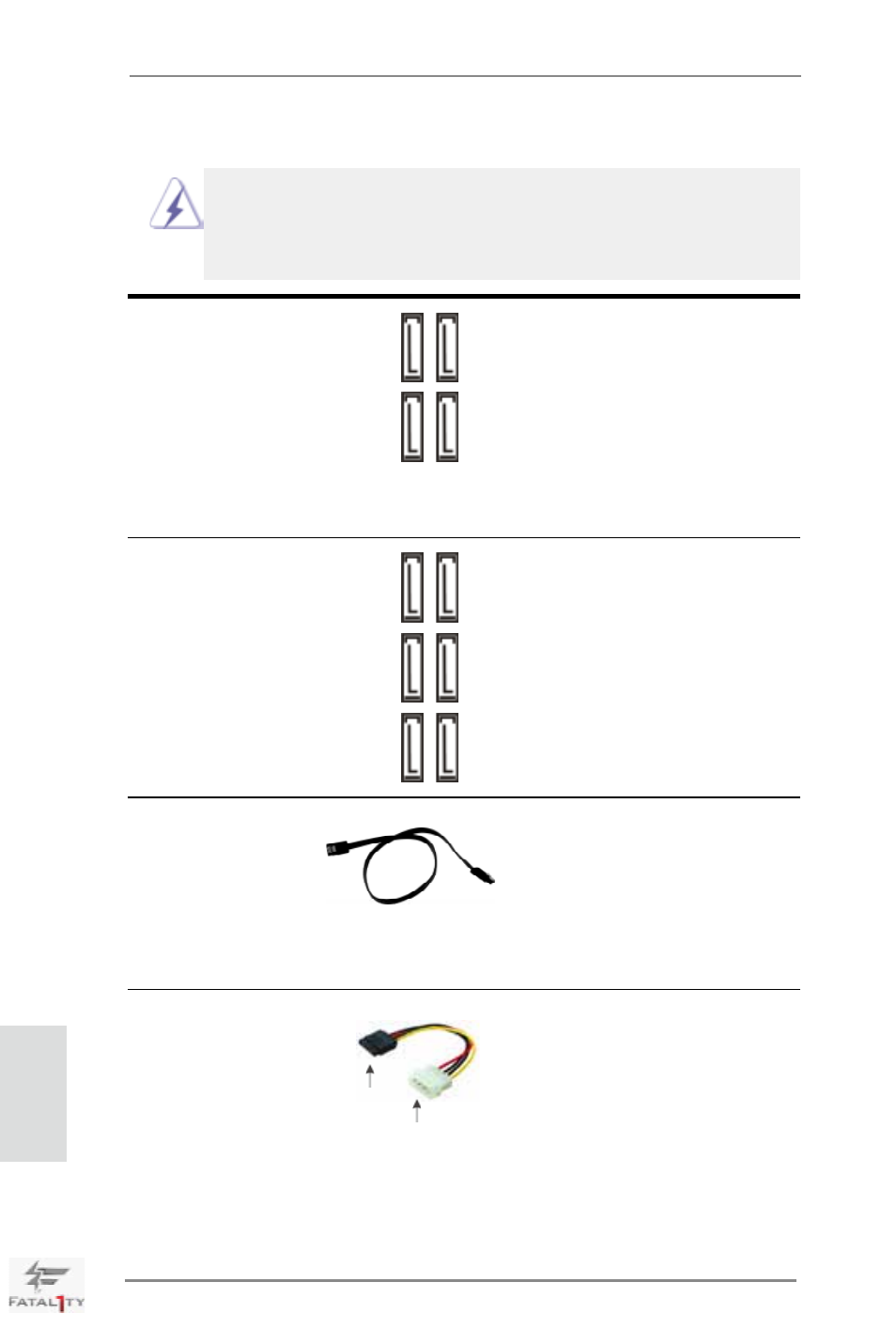

1.4 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs Série ATA2 Ces quatre connecteurs Série
(SATA2_0_1: voir p.4 No. 13) ATA2 (SATA2) prennent en
(SATA2_2_3: voir p.4 No. 12) charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA2
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces six connecteurs Série
(SATA3_0_1: voir p.2 No. 14) ATA3 (SATA3) prennent en
(SATA3_M0_M1: voir p.4 No. 15) charge les câbles SATA pour
(SATA3_M2_M3: voir p.4 No. 16)
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option) disque dur SATA / SATA2 /
SATA3 ou au connecteur SATA2
/ SATA3 sur la carte
mere.
SA
TA2_0 SA
TA2_3
SA
TA2_1 SA
TA2_2
SA
TA3_1
SA
TA3_0
SA
TA3_M3 SA
TA3_M1
SA
TA3_M2 SA
TA3_M0
Cordon d’alimentation Veuillez connecter l’extrémité
Série ATA (SATA) noire du cordon d’alimentation
(en option) SATA sur le connecteur
d’alimentation sur chaque unité.
Connectez ensuite l’extrémité
blanche du cordon
d’alimentation SATA sur le
connecteur d’alimentation de
l’unité d’alimentation électrique.
c o n n e c t e r à
l’unité
d’alimentation
électrique
connecter au connecteur
d’alimentation du disque
dur SATA
