65
Fatal1ty X79 Professional Series Motherboard
Deutsch

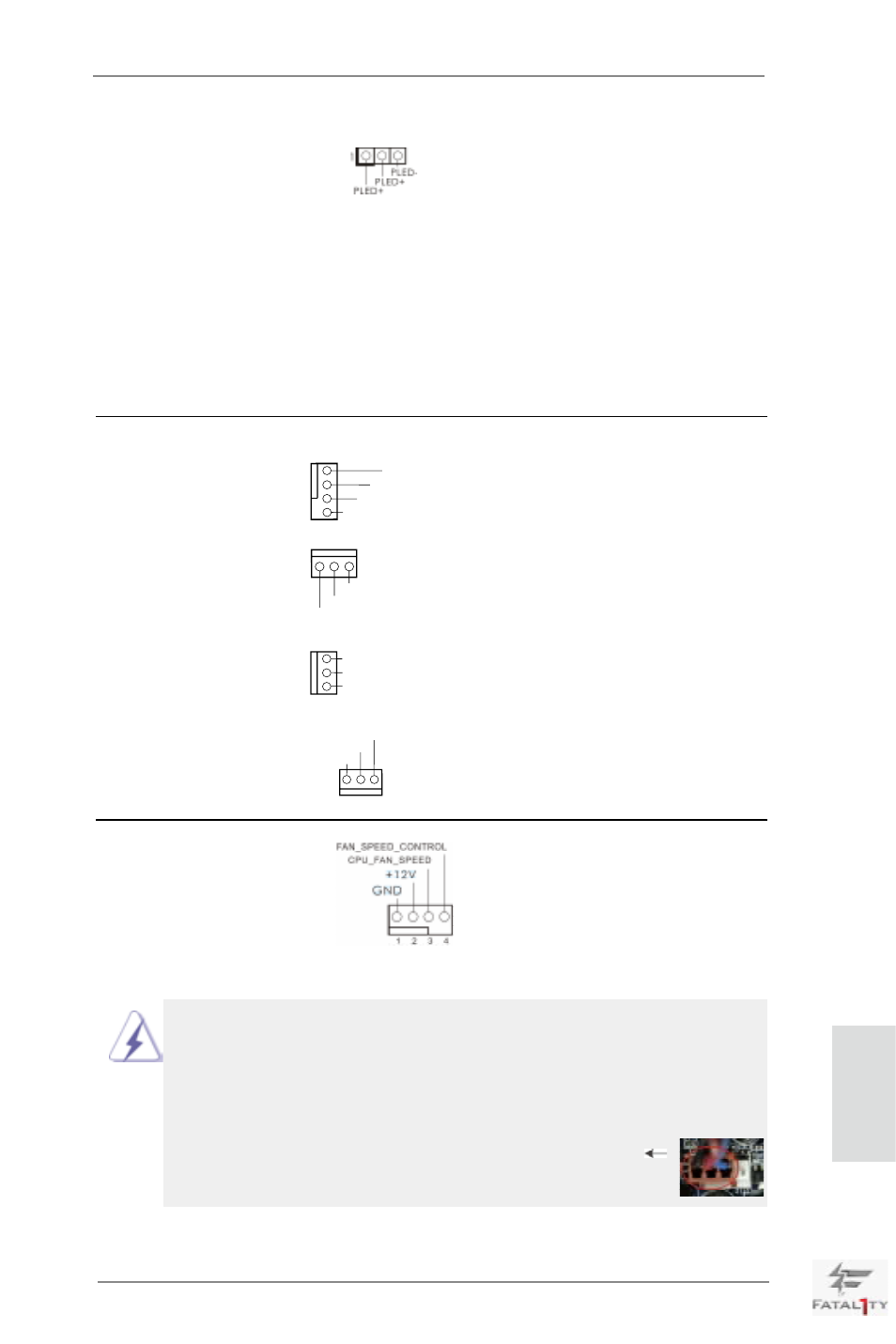

Betriebs-LED-Header Bitte schließen Sie die
(3-pin PLED1) Betriebs-LED des Gehäuses
(siehe S.4 - No. 23) zur Anzeige des
Systembetriebsstatus an
diesem Header an. Die LED
leuchtet, wenn das System in
Betrieb ist. Die LED blinkt im
S1-Zustand. Im S3-/S4- oder
S5-Zustand (ausgeschaltet)
leuchtet die LED nicht.
Gehäuse und Strom lüfteranschlüsse Verbinden Sie die Lüfterkabel
(4-pin CHA_FAN1) mit den Lüfteranschlüssen,
(siehe S.4, No. 11)
wobei der schwarze Draht an
den Schutzleiterstift
angeschlossenwird. CHA_FAN
(3-pin CHA_FAN2) 1/2/3-Lüftergeschwindigkeit
(siehe S.4 - No. 20) kann über UEFI oder AXTU
gesteuert werden. CHA_FAN1-,
(3-pin CHA_FAN3)
CHA_FAN2- und CHA_FAN3-
(siehe S.4 - No. 17) unterstützen Lüftersteuerung.
(3-pin PWR_FAN1)
(siehe S.4 - No. 44)
CPU-Lüfteranschluss Verbinden Sie das CPU -
(4-pin CPU_FAN1)
Lüfterkabel mit diesem
(siehe S.4 - No. 5) Anschluss und passen Sie den
schwarzen Draht dem
Erdungsstift an.
CHA_FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
GND
+12V
CHA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
Obwohl dieses Motherboard einen vierpoligen CPU-Lüfteranschluss
(Quiet Fan) bietet, können auch CPU-Lüfter mit dreipoligem Anschluss
angeschlossen werden; auch ohne Geschwindigkeitsregulierung. Wenn
Sie einen dreipoligen CPU-Lüfter an den CPU-Lüferanschluss dieses
Motherboards anschließen möchten, verbinden Sie ihn bitte mit den
Pins 1 – 3.
Pins 1–3 anschließen
Lüfter mit dreipoligem Anschluss installieren
