ASRock Fatal1ty X79 Professional - Manual (Page 102)

102

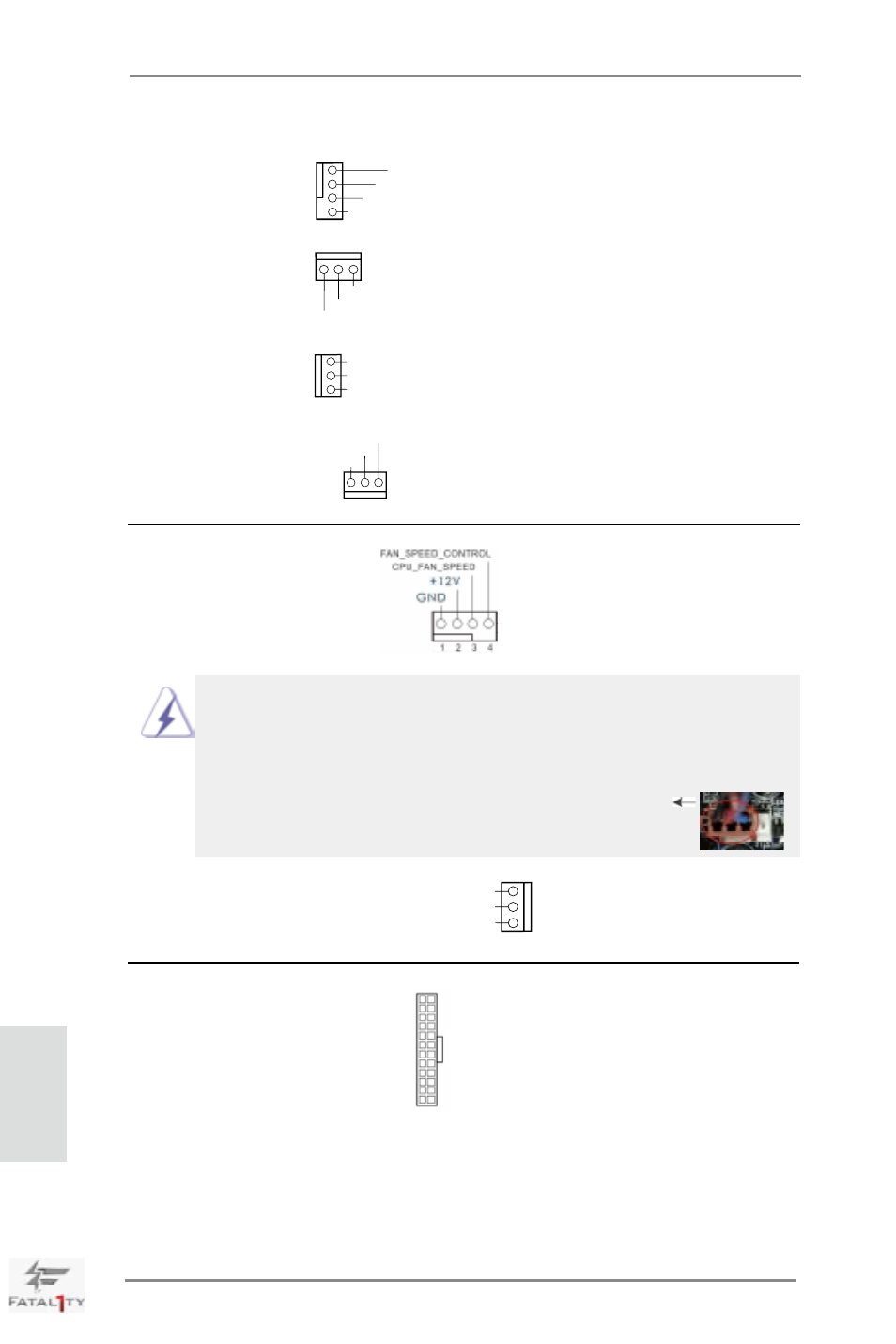

Fatal1ty X79 Professional Series Motherboard
Italiano
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
Connettore ventolina CPU Collegare il cavo della ventolina
(4-pin CPU_FAN1) CPU a questo connettore e far
(vedi p.4 Nr. 5) combaciare il filo nero al pin
terra.
Sebbene la presente scheda madre disponga di un supporto per ventola CPU a 4
piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare
anche senza la funzione di controllo della velocità della ventola. Se si intende
collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa
scheda madre, collegarla ai piedini 1-3.
(3-pin CPU_FAN2)
(vedi p.4 Nr. 6)
Connettore alimentazione ATX Collegare la sorgente
(24-pin ATXPWR1) d’alimentazione ATX a questo
(vedi p.4 Nr. 7) connettore.
12
1
24
13
Collettori Chassis ed alimentazione ventola Collegare i cavi della ventola ai
(4-pin CHA_FAN1) corrispondenti connettori
(vedi p.4 Nr. 11) facendo combaciare il cavo
nero col pin di terra.
CHA_FAN1, CHA_FAN2 e
(3-pin CHA_FAN2) CHA_FAN3 supportano la
(vedi p.4 Nr. 20)
funzione Fan Control.
(3-pin CHA_FAN3)
(vedi p.4 Nr. 17)
(3-pin PWR_FAN1)
(vedi p.4 Nr. 44)
CHA_FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
GND
+12V
CHA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
GND
+12V
CPU_FAN_SPEED
