Fatal1ty X79 Professional Series Motherboard
Español

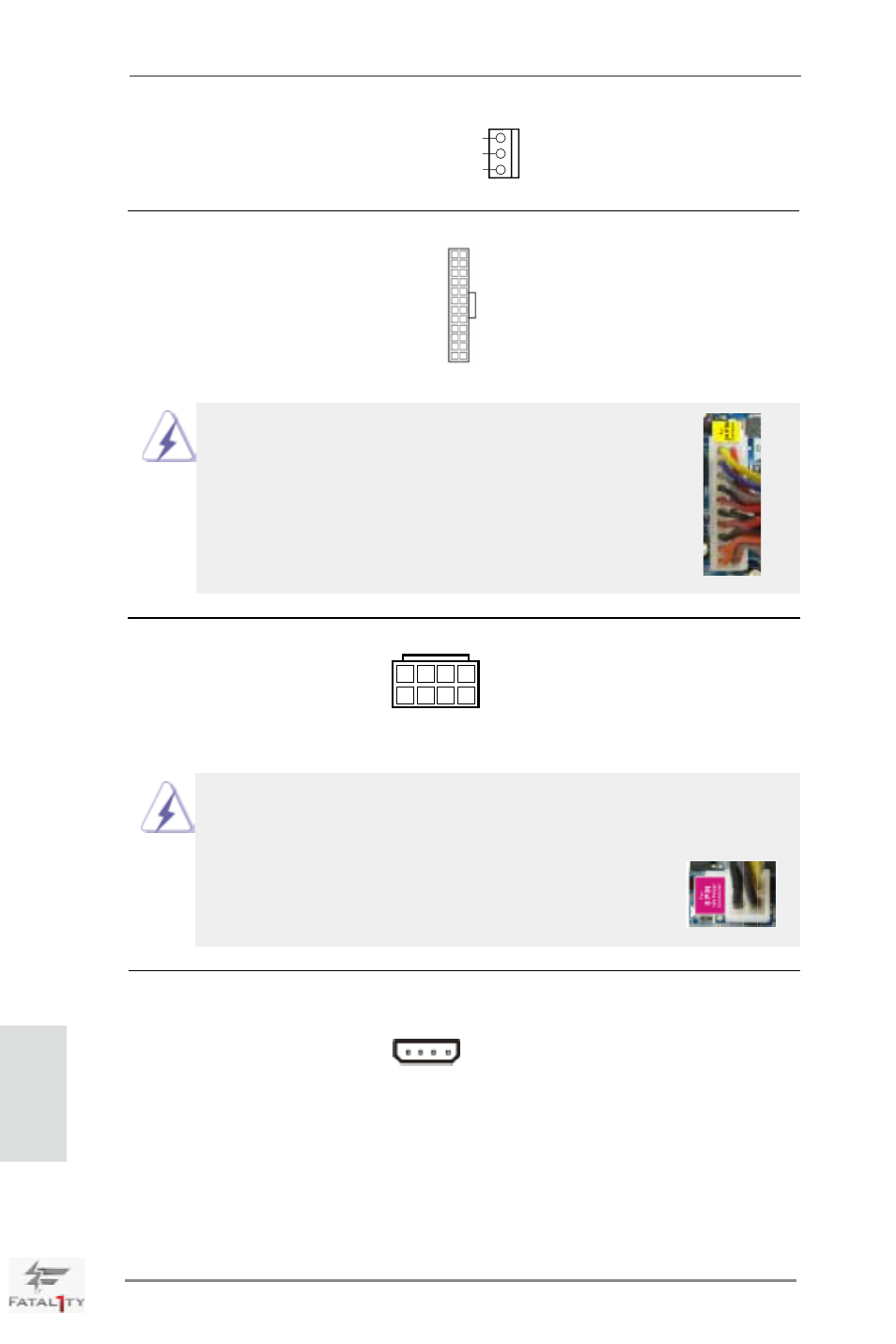

Instalación de una Fuente de Alimentación ATX de 20 Pins
A pesar de que esta placa base incluye in conector
de alimentación ATX de 24 pins, ésta puede funcionar
incluso si utiliza una fuente de alimentación ATX de
20 pins tradicional. Para usar una fuente de
alimentación ATX de 20 pins, por favor, conecte su
fuente de alimentación usando los Pins 1 y 13.
12
1
24
13
Cabezal de alimentación Conecte la fuente de
ATX 12V alimentación ATX 12V a su
(8-pin ATX12V1) cabezal.
(vea p.4, N. 3)
Aunque esta placa base proporciona un conector de energía de 8-pin ATX 12V,
puede todavía trabajar si usted adopta un fuente tradicional de energía de 4-pin
ATX 12V. Para usar el fuente de energía de 4-pin ATX 12V, por favor conecte
su fuente de energía junto con Pin 1 y Pin 5.
Instalación de Fuente de Energía de 4-Pin ATX 12V
Conector de alimentaciónSLI/XFIRE No es necesario utilizar este
(4-pin SLI/XFIRE_POWER1) conector. Conéctelo al conector
(vea p.4, N. 31) de alimentación del disco duro
cuando se conecten dos tarjetas
gráficas a esta placa base al
mismo tiempo.
SLI/XFIRE_POWER1
(3-pin CPU_FAN2)
(vea p.4, N. 6)
GND
+12V
CPU_FAN_SPEED
Cabezal de alimentación ATX Conecte la fuente de
(24-pin ATXPWR1)
alimentación ATX a su cabezal.
(vea p.4, N. 7)
12
1
24
13
4 1
8 5
8 5
4 1
