Fatal1ty X79 Professional Series Motherboard
日本語

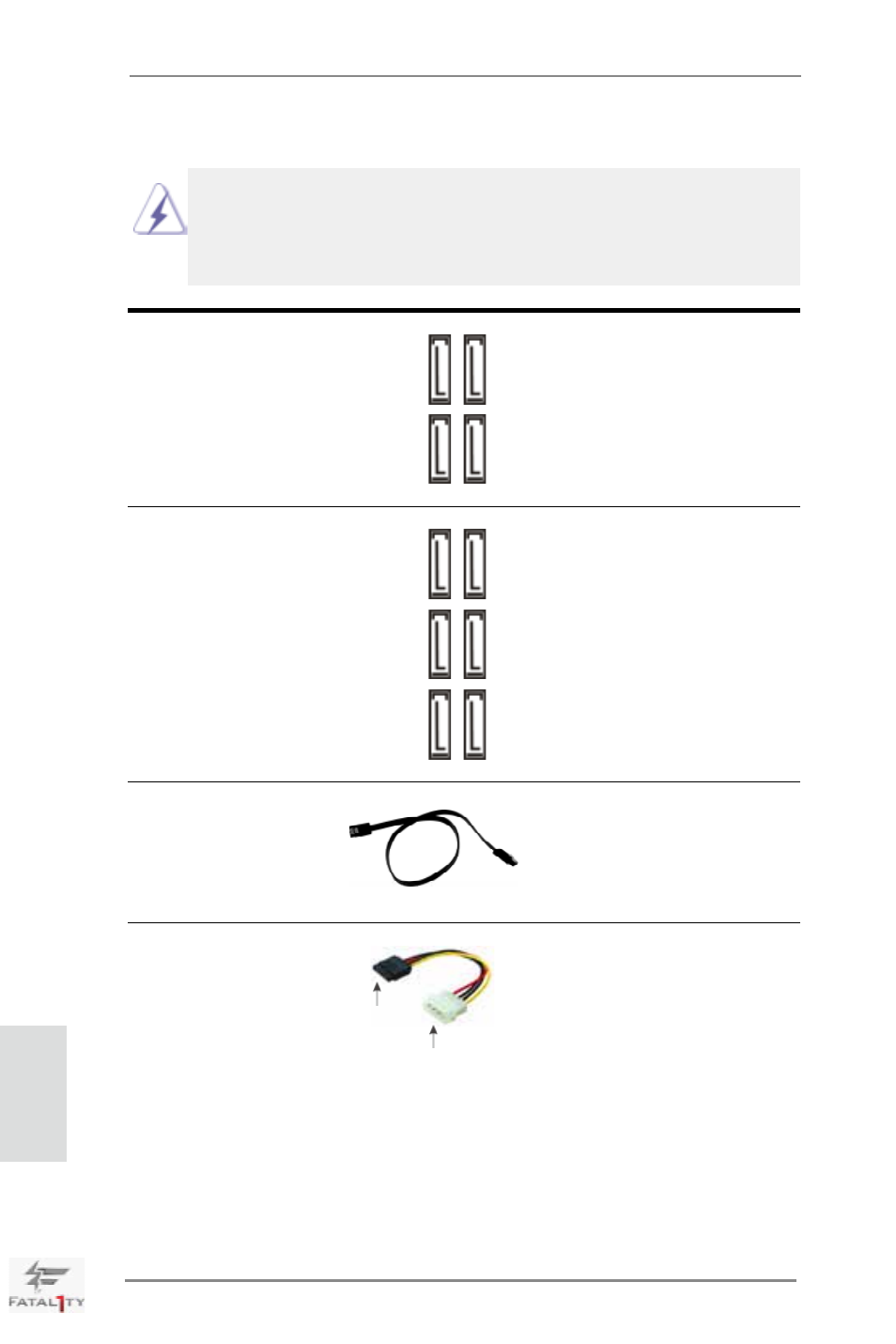

1.4 オンボードのヘッダとコネクタ類
。
オンボードのヘッダとコネクタ類はジャンパではありません。それらのヘッ
ダやコネクタにジャンパキャップをかぶせないでください。ヘッダやコネクタ
にジャンパキャップをかぶせると、マザーボードに深刻な影響を与える場
合があります。
シリアル ATA2 コネクタ これら 4 本のシリアル ATA2 (SATA2）
SATA2_0_1: ページ 4, アイテム 13 を参照 コネクタは内蔵ストレーデバイスに使用
SATA2_2_3: ページ 4, アイテム 12 を参照 する SATA データケーブルに対応して
います。現在の SATA2 インタフェース
の最大データ転送速度は 3.0Gb/s で
す。
シリアル ATA3 コネクタ これら 6 本のシリアル ATA3 (SATA3）
SATA3_0_1: ページ 4, アイテム 14 を参照 コネクタは内蔵ストレーデバイスに使用
SATA3_M0_M1: ページ 4, アイテム 15 を参照 する SATA データケーブルに対応して
SATA3_M2_M3: ページ 4, アイテム 16 を参照 います。現在の SATA3 インタフェース
の最大データ転送速度は 6.0Gb/s で
す。
シリアル ATA（SATA）
データケーブル（オプション）
SATA データケーブルのどちらかの端を
マザーボードの SATA / SATA2 /
SATA3 ハードディスク、または SATA2 /
SATA3 コネクタに接続できます。
SA
TA2_0 SA
TA2_3
SA
TA2_1 SA
TA2_2
SA
TA3_1
SA
TA3_0
SA
TA3_M3 SA
TA3_M1
SA
TA3_M2 SA
TA3_M0
シリアル ATA（SATA） SATA 電源ケーブルの黒端を各ドラ
電源ケーブル（オプション） イブの電源コネクタに接続し、白
端をパワーサプライの電源コネク
タに接続してください。
パワーサプラ
イに接続
SATA HDD 電源
コネクタに接続
