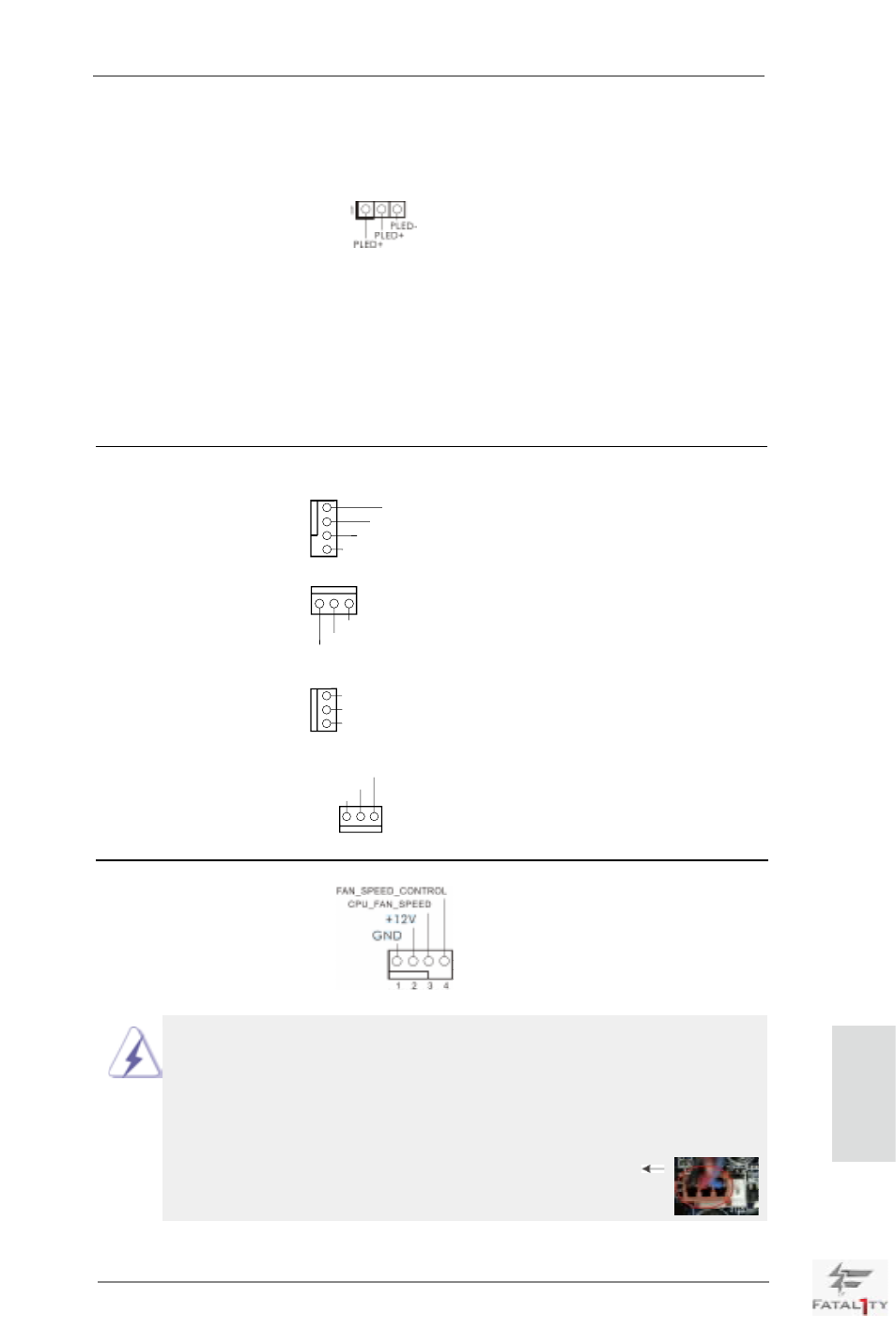

Cabecera de indicador LED de encendido Conecte el indicador LED de
(3-pin PLED1) encendido del chasis a esta
(vea p.4, N. 23) cabecera para conocer el
estado de encendido del
sistema. El indicador LED se
encenderá si el sistema se
encuentra en funcionamiento.
El indicador LED parpadeará
en el estado S1. El indicador
LED se apagará en los estados
S3/S4 o S5 (apagado).
Conectores de ventilador de chasis Por favor, conecte los cables
/ alimentación del ventilador a los conectores
(4-pin CHA_FAN1)
de ventilador, haciendo coincidir
(vea p.4, N. 11) el cable negro con la patilla de
masa. CHA_FAN1, CHA_FAN2
(3-pin CHA_FAN2) y CHA_FAN3 admiten control
(vea p.4, N. 20) de ventilador.
(3-pin CHA_FAN3)
(vea p.4, N. 17)
(3-pin PWR_FAN1)
(vea p.4, N. 44)
Conector del ventilador Conecte el cable del ventilador
de la CPU de la CPU a este conector y
(4-pin CPU_FAN1)
haga coincidir el cable negro
(vea p.4, N. 5) con el conector de tierra.
Aunque esta placa base proporciona compatibilidad para un ventilador (silencioso)
de procesador de 4 contactos, el ventilador de procesador de 3 contactos seguirá
funcionando correctamente incluso sin la función de control de velocidad de
ventilador. Si pretende enchufar el ventilador de procesador de 3 contactos en el
conector del ventilador de procesador de esta placa base, conéctelo al contacto
1-3.
Contacto 1-3 conectado
Instalación del ventilador de 3 contactos
CHA_FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
GND
+12V
CHA_FAN_SPEED
GND
+12V
PWR_FAN_SPEED
GND
+12V
CHA_FAN_SPEED
