UA
Кріплення стійки кріплення
стіни до телевізора
Кріплення до стіни із цегли, монолітного бетону або бетонних
блоків:
Використовуйте стінку кріплення до стіни (а) як шаблон для позначення
місць отворів у стіні. Три в верхньому рядку отворів і ще три в нижньому
рядку. Переконайтесь, що три отвори перебувають на одному рівні та
між кожними двома отворами є відстань не менш 150 мм. Просвердлите
отвори за допомогою 10- мм свердла для бетонних або цегельних стін
на глибину не менше 60 мм. Вставте Анкер (w) у кожний із цих отворів.
Переконайтесь, що анкер щільно сидить у стіні навіть якщо спочатку йде
стіна з сухого мурування або будь-який інший матеріал. Пристосуйте
крем піль монітора до стіни за допомогою шести болтів із квадратною
голівкою (v), як показано на малюнку 2A.
Кріплення до дерев’яних стійок:
Cтінка кріплення до стіни (a) повинна кріпитися до двох дерев’яних
стійок, розташованих одна від іншої, щонайменше, на відстані 406 мм.
Використовуйте портативний металодетектор, щоб визначити місце
розташування двох сусідніх стійок. Для перевірки місцезнаходження
можна скористатися шилом або тонким цвяхом, як показано на малюнку
2В. Переконайтесь, що кремпілі монітора перебувають у вертикальному
положенні та на одному рівні один з одним. Скористайтеся стінками
кріплення до стіни як шаблоном, щоб визначити місце отворів на кожній
стійці. За допомогою свердла діаметром 4 мм висвердлите отвір на
глибину 60мм у визначених місцях. Пристосуйте стінку кріплення до стіни
до самої стіни, використовуючи чотири шруба з квадратною головкою (u)
та чотири перстини для шруба з квадратною головкою (v).

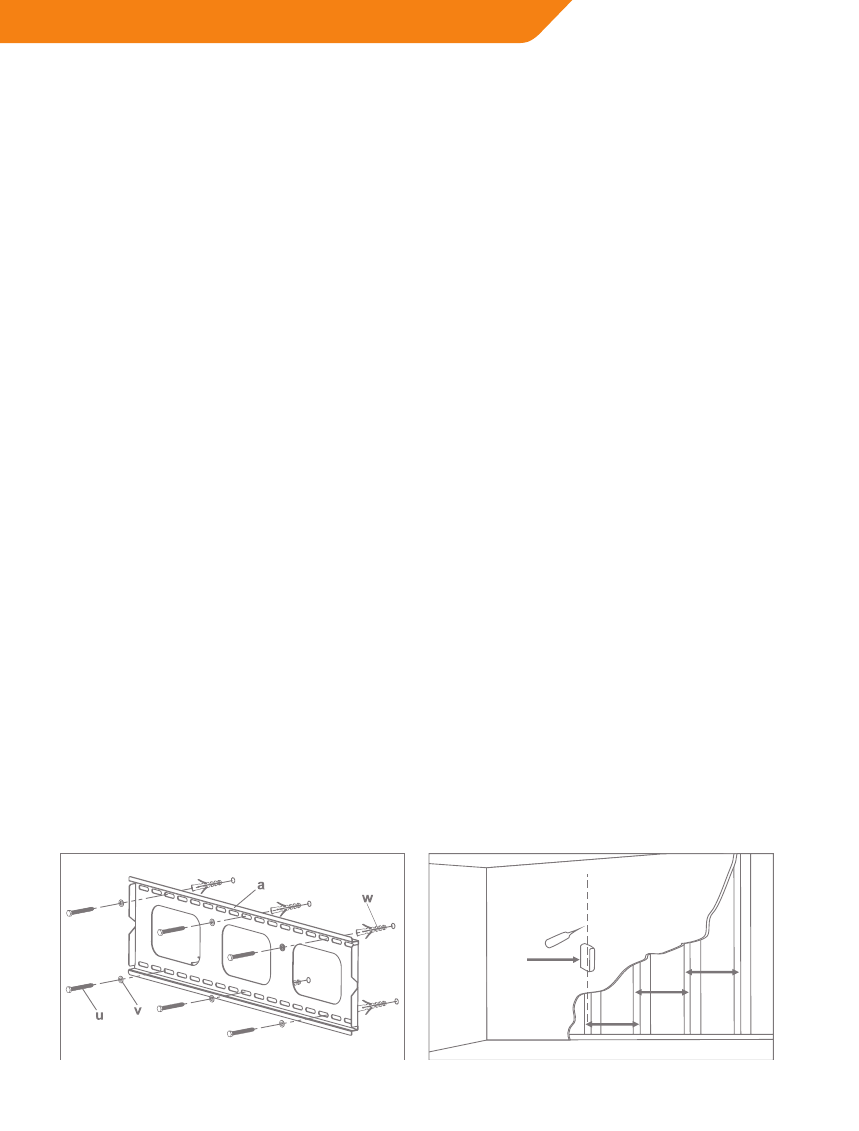

Мал. 2A Мал. 2B
406mm
406mm
406mm
