Montage des Bildschirms
an der Wandplatte und
Einsetzen des Sicherungsbolzens
Warnung: Einige Fernseher müssen von zwei Personen angehoben werden!
Wir übernehmen keine Haftung für Verletzungen oder Sachschäden.

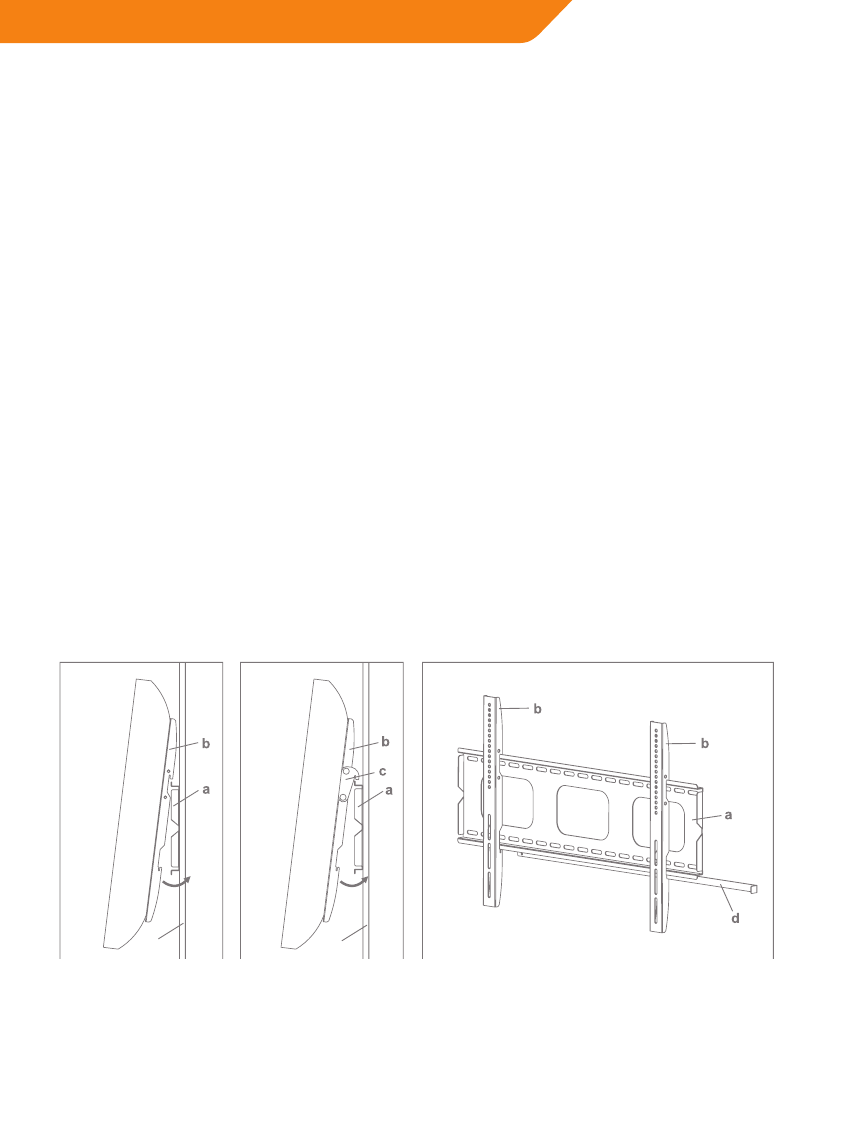

Haken Sie die Bildschirmhalterungen (b) zunächst oben in der Wandplatte
(a) ein, dann kippen Sie die Unterseite der Bildschirmhalterungen an die
Unterseite der Wandplatte. Dieser Vorgang ist mit der flachen Montage
in Abbildung 4A und mit der Montage im Winkel von minus 5 Grad in
Abbildung 4B dargestellt. Setzen Sie den Sicherungsbolzen (d) in die
Langlöcher unten in den Bildschirmhalterungen ein, sodass er hinter der
unteren Nase der Wandplatte sitzt. Wenn der Sicherungsbolzen auf der
anderen Seite der Wandplatte herauskommt, kann ein Vorhangschloss
für zusätzliche Sicherheit angebracht werden. Einzelheiten sehen Sie in
Abbildung 4C.
Vielen Dank, dass Sie sich für dieses Produkt
entschieden haben, viel Spaß damit.
