LV
Monitora kronšteinu montāža
pie TV ar izliektu aizmuguri

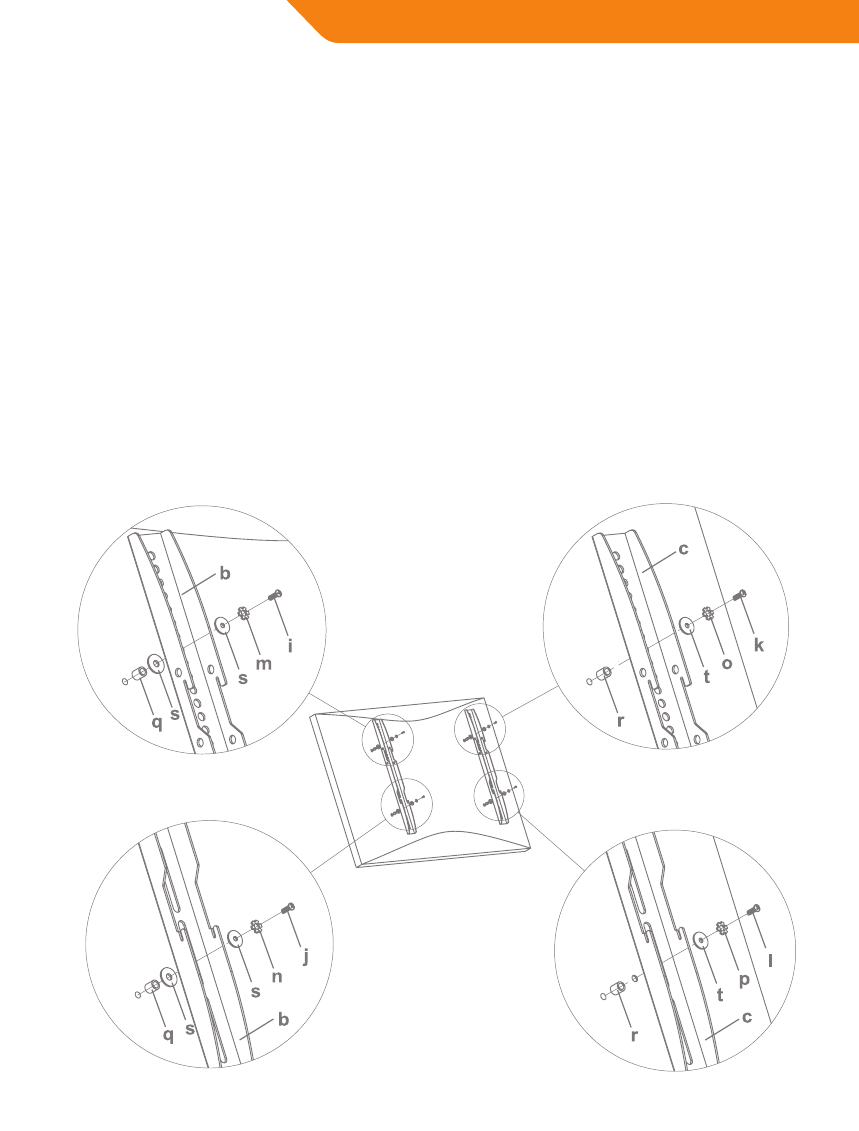

Vispirms pārbaudiet, kāda diametra skrūves (i, j, k, l) nepieciešamas
TV. Kad esat noteicis pareizu diametru, lūdzu, skatiet zemāk atbilstošo
attēlu. Izmantojot atbilstošu kontrpaplāksni (m, n, o, p), paplāksni (s, t)
un starpliku (q, r) ieskrūvējiet skrūvi TV. 4 vai 5 mm diametra skrūvēm
starp monitora kronšteinu un starpliku būs nepieciešama cita 4 mm/5
mm paplāksne. Lūdzu, pārliecinieties, vai monitora kronšteini ir izvietoti
vertikāli centrā un taisni viens attiecībā pret otru.
M4 diametra skrūve
M6 diametra skrūve
M5 diametra skrūve
M8 diametra skrūve
Attēls 1 B
