PL
Mocowanie wsporników
monitora do odbiornika
TV z płaskim tyłem

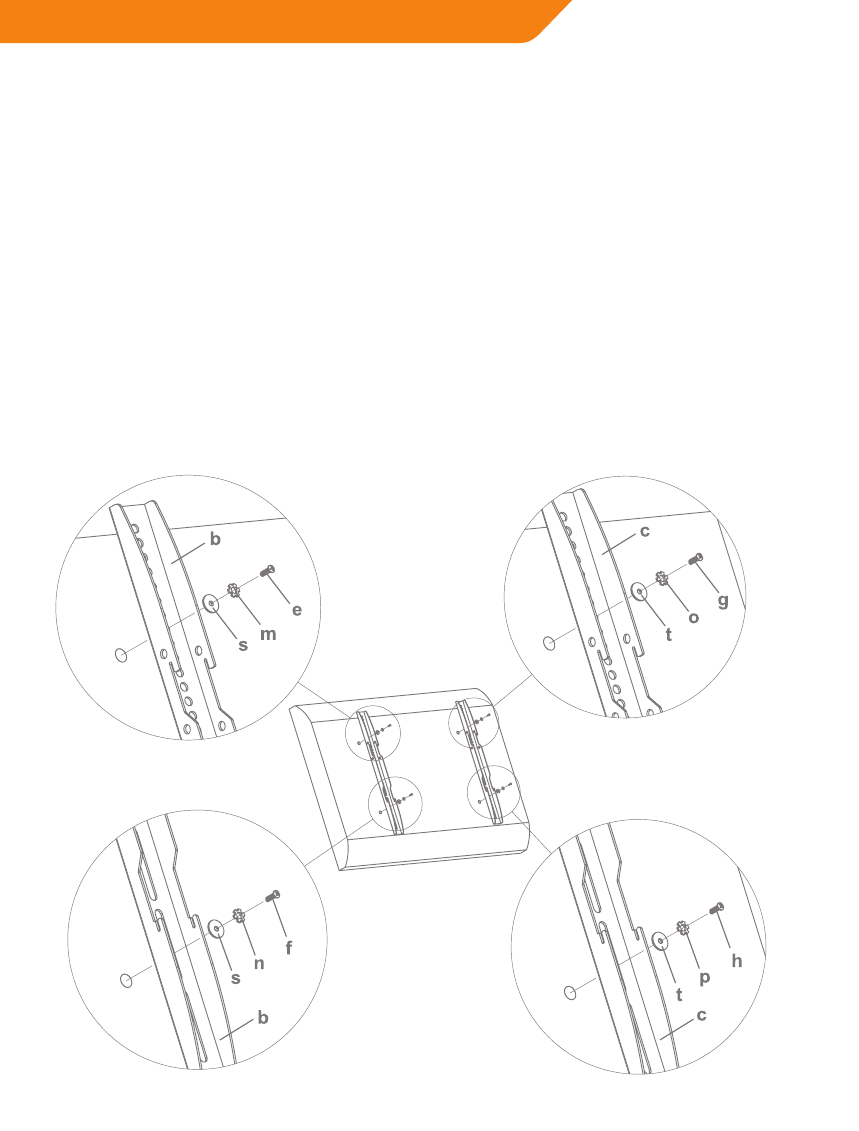

Proszę upewnić sie najpierw jakiej średnicy śruby (e,f,g,h) potrzebne są
dla odbiornika TV. Po określeniu właściwej średnicy, proszę zapoznać
się z poniższym rysunkiem. Śrubę należy wkręcać do odbiornika TV z
użyciem właściwej podkładki sprężystej (m,n,o,p) i podkładki (s,t). Proszę
się upewnić, że wsporniki monitora (b,c) są pionowo wyśrodkowane i na
jednym poziomie.
Śruba średnicy M4
Śruba średnicy M6
Śruba średnicy M5
Śruba średnicy M8
Rysunek 1A
