Mocowanie monitora do
płytki naściennej i wsuwanie
sztaby blokującej
Ostrzeżenie: Niektóre telewizory potrzebują dwóch osób do podnoszenia!
Nie odpowiadamy za urazy osób lub uszkodzenie produktu.

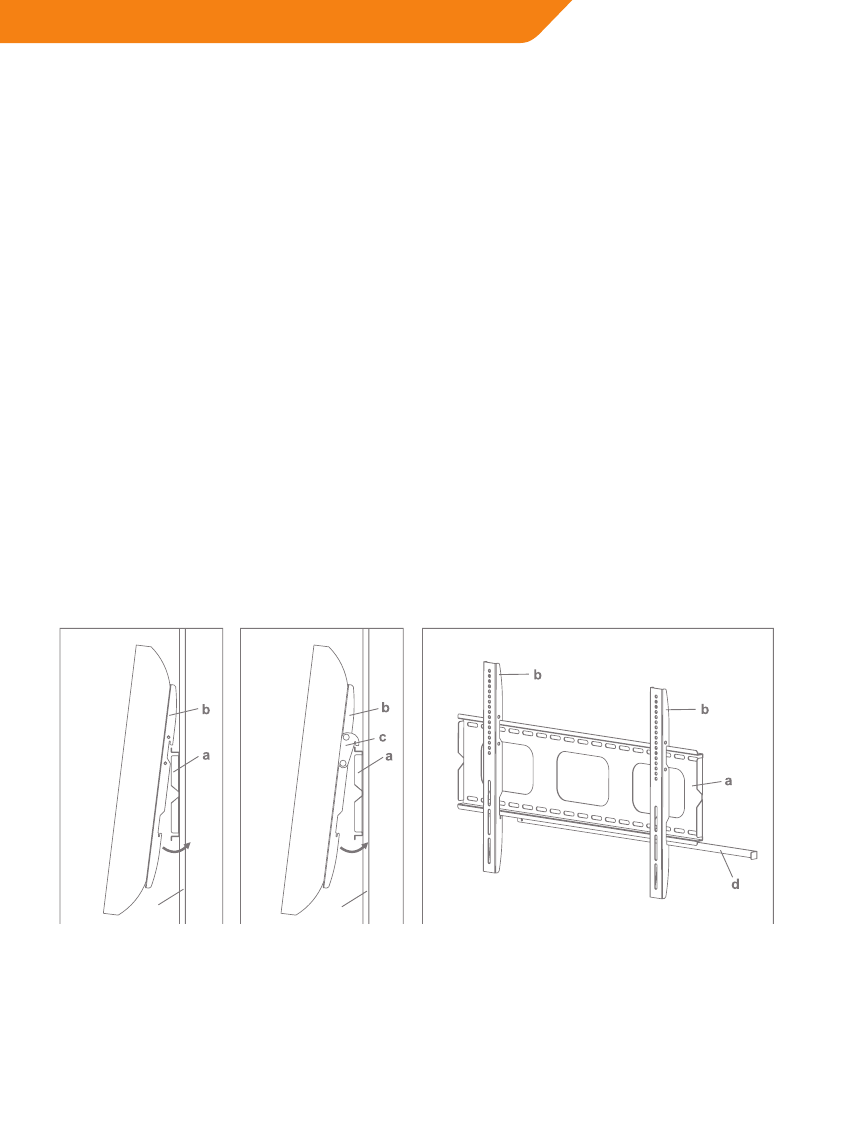

Najpierw zawiesić wsporniki monitora (b) na górze płytki naściennej (a),
a następnie pozwolić wspornikom monitora na obrót w kierunku spodu
płytki naściennej. Ta czynność z opcją płaskiego montażu pokazana jest
na rysunku 4A i z opcją pochylenia minus 5 stopni na rysunku 4B. Wsunąć
sztabę blokującą (d)do szczelin na dole wspornika monitora, tak by
umieściła się za dolną klapką na płytce naściennej. Po wysunięciu sztaby
blokującej z drugiej strony płytki naściennej należy założyć blokadę dla
bezpieczeństwa dodatkowego. Szczegóły pokazano na rysunku 4C.
Dziękujemy za wybranie naszego produktu,
życzymy przyjemnego użytkowania.
Rysunek 4C Rysunek 4A
Ściana
PL
Ściana
Rysunek 4B
