48
DE
Montage der Bildschirmhalte-
rungen an Fernseher mit
gewölbter Rückseite
Finden Sie zunächst den korrekten Befestigungsbolzen (i, j, k, l) für
Ihren Fernseher. Betrachten Sie nun die nachstehende Abbildung.
Drehen Sie die Bolzen mit den korrekten Zahnscheiben (m, n, o, p),
Unterlegscheiben (s, t) und Abstandhalter (q, r). Für die M4 oder M5
Bolzen benötigen Sie eine weitere Unterlegscheibe M4/M5 zwischen
der Bildschirmhalterung und dem Abstandhalter. Bitte achten Sie darauf,
dass die Bildschirmhalterungen senkrecht und waagerecht ausgerichtet
sind.

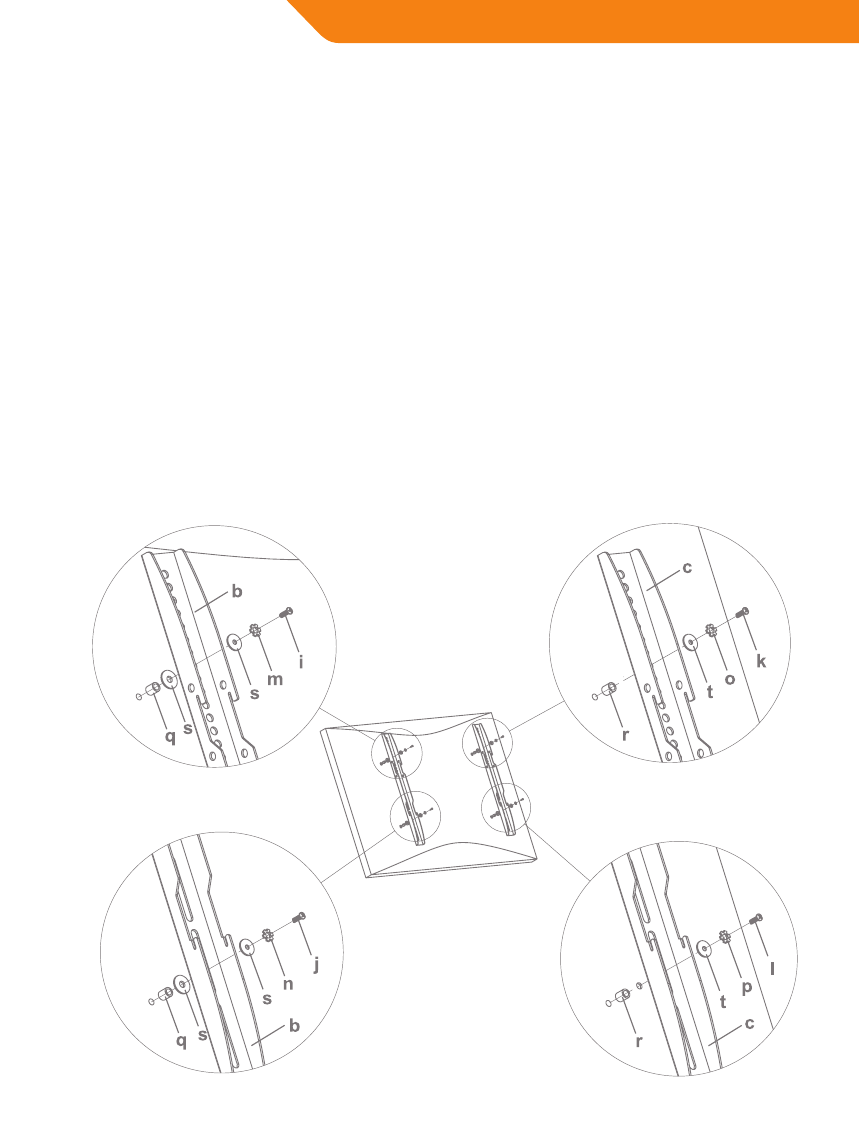

Bolzen M4 Bolzen M6
Abbildung 1B
Bolzen M8 Bolzen M5
